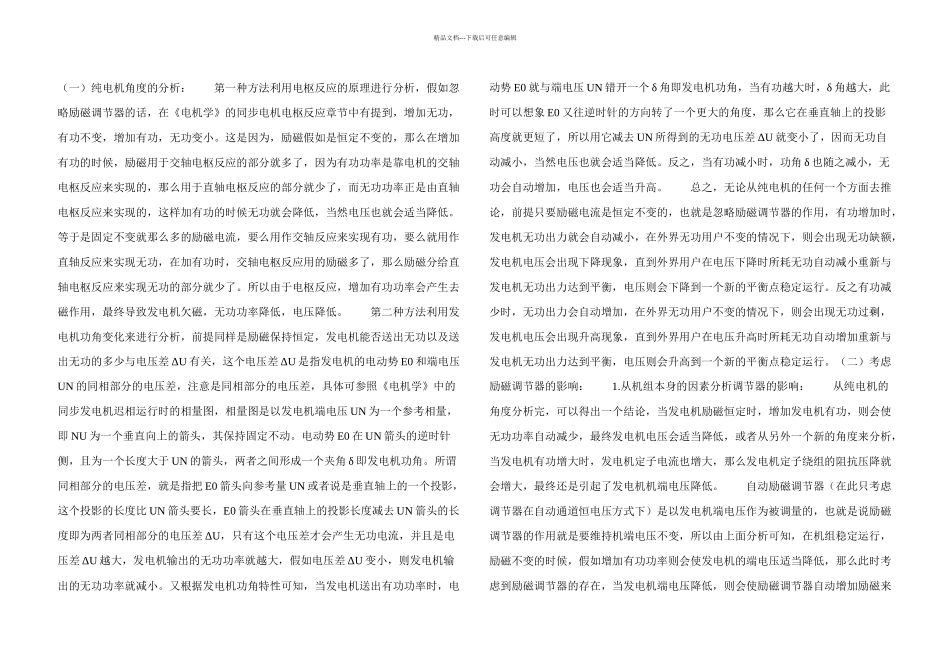

精品文档---下载后可任意编辑（一）纯电机角度的分析： 第一种方法利用电枢反应的原理进行分析，假如忽略励磁调节器的话，在《电机学》的同步电机电枢反应章节中有提到，增加无功，有功不变，增加有功，无功变小。这是因为，励磁假如是恒定不变的，那么在增加有功的时候，励磁用于交轴电枢反应的部分就多了，因为有功功率是靠电机的交轴电枢反应来实现的，那么用于直轴电枢反应的部分就少了，而无功功率正是由直轴电枢反应来实现的，这样加有功的时候无功就会降低，当然电压也就会适当降低。等于是固定不变就那么多的励磁电流，要么用作交轴反应来实现有功，要么就用作直轴反应来实现无功，在加有功时，交轴电枢反应用的励磁多了，那么励磁分给直轴电枢反应来实现无功的部分就少了。所以由于电枢反应，增加有功功率会产生去磁作用，最终导致发电机欠磁，无功功率降低，电压降低。 第二种方法利用发电机功角变化来进行分析，前提同样是励磁保持恒定，发电机能否送出无功以及送出无功的多少与电压差 ΔU 有关，这个电压差 ΔU 是指发电机的电动势 E0 和端电压UN 的同相部分的电压差，注意是同相部分的电压差，具体可参照《电机学》中的同步发电机迟相运行时的相量图，相量图是以发电机端电压 UN 为一个参考相量，即 NU 为一个垂直向上的箭头，其保持固定不动。电动势 E0 在 UN 箭头的逆时针侧，且为一个长度大于 UN 的箭头，两者之间形成一个夹角 δ 即发电机功角。所谓同相部分的电压差，就是指把 E0 箭头向参考量 UN 或者说是垂直轴上的一个投影，这个投影的长度比 UN 箭头要长，E0 箭头在垂直轴上的投影长度减去 UN 箭头的长度即为两者同相部分的电压差 ΔU，只有这个电压差才会产生无功电流，并且是电压差 ΔU 越大，发电机输出的无功功率就越大，假如电压差 ΔU 变小，则发电机输出的无功功率就减小。又根据发电机功角特性可知，当发电机送出有功功率时，电动势 E0 就与端电压 UN 错开一个 δ 角即发电机功角，当有功越大时，δ 角越大，此时可以想象 E0 又往逆时针的方向转了一个更大的角度，那么它在垂直轴上的投影高度就更短了，所以用它减去 UN 所得到的无功电压差 ΔU 就变小了，因而无功自动减小，当然电压也就会适当降低。反之，当有功减小时，功角 δ 也随之减小，无功会自动增加，电压也会适当升高。 总之，无论从纯电机的任何一个方面去推论，前提只要励磁电流是恒定不变的，也就...
