无损介质介电常数实验

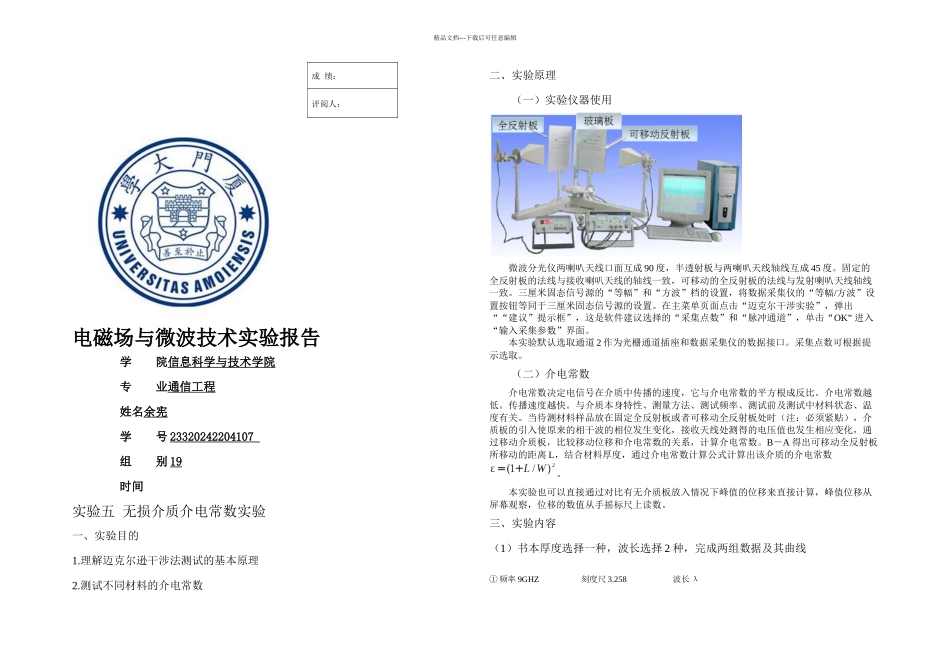

无损介质介电常数实验_第1页
1/4

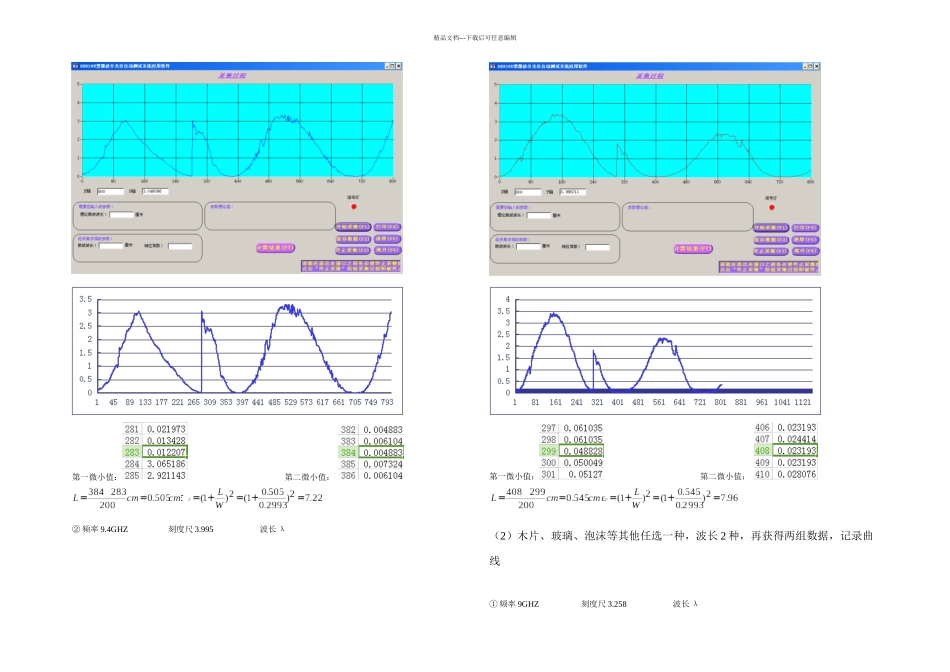

无损介质介电常数实验_第2页
2/4

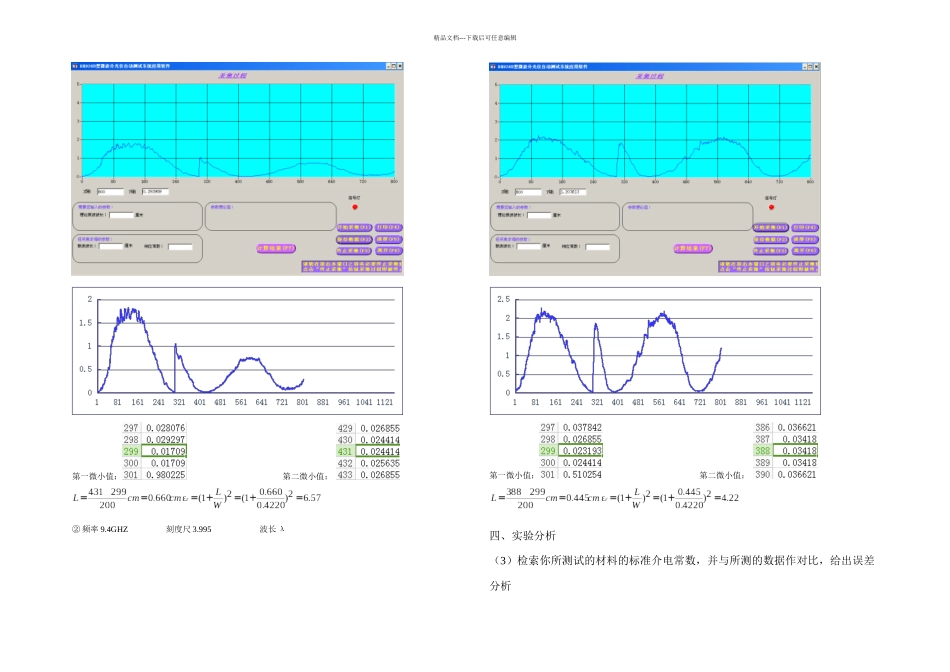

无损介质介电常数实验_第3页
3/4
精品文档---下载后可任意编辑电磁场与微波技术实验报告学 院信息科学与技术学院专 业通信工程姓名余宪学 号 23320242204107 组 别 19时间实验五 无损介质介电常数实验一、实验目的1.理解迈克尔逊干涉法测试的基本原理2.测试不同材料的介电常数二、实验原理(一)实验仪器使用微波分光仪两喇叭天线口面互成 90 度,半透射板与两喇叭天线轴线互成 45 度。固定的全反射板的法线与接收喇叭天线的轴线一致,可移动的全反射板的法线与发射喇叭天线轴线一致。三厘米固态信号源的“等幅”和“方波”档的设置,将数据采集仪的“等幅/方波”设置按钮等同于三厘米固态信号源的设置。在主菜单页面点击“迈克尔干涉实验”,弹出““建议”提示框”,这是软件建议选择的“采集点数”和“脉冲通道”,单击“OK” 进入“输入采集参数”界面。本实验默认选取通道 2 作为光栅通道插座和数据采集仪的数据接口。采集点数可根据提示选取。(二)介电常数介电常数决定电信号在介质中传播的速度,它与介电常数的平方根成反比。介电常数越低。传播速度越快。与介质本身特性、测量方法、测试频率、测试前及测试中材料状态、温度有关。当待测材料样品放在固定全反射板或者可移动全反射板处时(注:必须紧贴),介质板的引入使原来的相干波的相位发生变化,接收天线处测得的电压值也发生相应变化,通过移动介质板,比较移动位移和介电常数的关系,计算介电常数。B-A 得出可移动全反射板所移动的距离 L,结合材料厚度,通过介电常数计算公式计算出该介质的介电常数。本实验也可以直接通过对比有无介质板放入情况下峰值的位移来直接计算,峰值位移从屏幕观察,位移的数值从手摇标尺上读数。三、实验内容(1)书本厚度选择一种,波长选择 2 种,完成两组数据及其曲线① 频率 9GHZ 刻度尺 3.258 波长 λ成 绩:评阅人:精品文档---下载后可任意编辑第一微小值: 第二微小值: ② 频率 9.4GHZ 刻度尺 3.995 波长 λ第一微小值: 第二微小值: (2)木片、玻璃、泡沫等其他任选一种,波长 2 种,再获得两组数据,记录曲线① 频率 9GHZ 刻度尺 3.258 波长 λ精品文档---下载后可任意编辑第一微小值: 第二微小值: ② 频率 9.4GHZ 刻度尺 3.995 波长 λ第一微小值: 第二微小值: 四、实验分析(3)检索你所测试的材料的标准介电常数,并与所测的数据作对比,给出误差分析精品文档---下载后可任意编辑答:① 频率 9GHZ;波...
