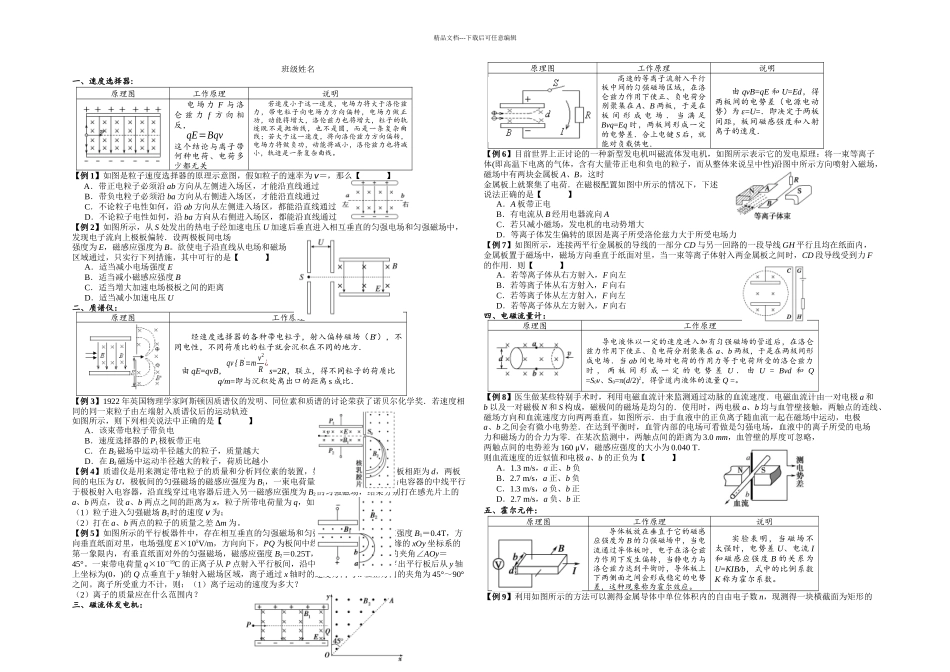

精品文档---下载后可任意编辑班级姓名一、速度选择器:原理图工作原理说明电 场 力 F 与 洛仑 兹 力 f 方 向 相反，qE=Bqv这个结论与离子带何种电荷、电荷多少都无关若速度小于这一速度，电场力将大于洛伦兹力，带电粒子向电场力方向偏转，电场力做正功，动能将增大，洛伦兹力也将增大，粒子的轨迹既不是抛物线，也不是圆，而是一条复杂曲线；若大于这一速度，将向洛伦兹力方向偏转，电场力将做负功，动能将减小，洛伦兹力也将减小，轨迹是一条复杂曲线。【例 1】如图是粒子速度选择器的原理示意图，假如粒子的速率为 v＝，那么【 】A．带正电粒子必须沿 ab 方向从左侧进入场区，才能沿直线通过B．带负电粒子必须沿 ba 方向从右侧进入场区，才能沿直线通过C．不论粒子电性如何，沿 ab 方向从左侧进入场区，都能沿直线通过D．不论粒子电性如何，沿 ba 方向从右侧进入场区，都能沿直线通过【例 2】如图所示，从 S 处发出的热电子经加速电压 U 加速后垂直进入相互垂直的匀强电场和匀强磁场中，发现电子流向上极板偏转．设两极板间电场强度为 E，磁感应强度为 B。欲使电子沿直线从电场和磁场区域通过，只实行下列措施，其中可行的是【 】A．适当减小电场强度 EB．适当减小磁感应强度 BC．适当增大加速电场极板之间的距离D．适当减小加速电压 U二、质谱仪：原理图工作原理经速度选择器的各种带电粒子，射入偏转磁场（B′），不同电性，不同荷质比的粒子就会沉积在不同的地方．由 qE=qvB，qv { B'=m v2R ¿s=2R，联立，得不同粒子的荷质比q/m=即与沉积处离出口的距离 s 成比．【例 3】1922 年英国物理学家阿斯顿因质谱仪的发明、同位素和质谱的讨论荣获了诺贝尔化学奖．若速度相同的同一束粒子由左端射入质谱仪后的运动轨迹如图所示，则下列相关说法中正确的是【 】A．该束带电粒子带负电B．速度选择器的 P1极板带正电C．在 B2磁场中运动半径越大的粒子，质量越大D．在 B2磁场中运动半径越大的粒子，荷质比越小【例 4】质谱仪是用来测定带电粒子的质量和分析同位素的装置，如图所示，电容器两极板相距为 d，两板间的电压为 U，极板间的匀强磁场的磁感应强度为 B1，一束电荷量相同的带正电的粒子沿电容器的中线平行于极板射入电容器，沿直线穿过电容器后进入另一磁感应强度为 B2的匀强磁场，结果分别打在感光片上的a、b 两点，设 a、b 两点之间的距离为 x，粒子所带电荷量为 q，如不计重力．求：...
