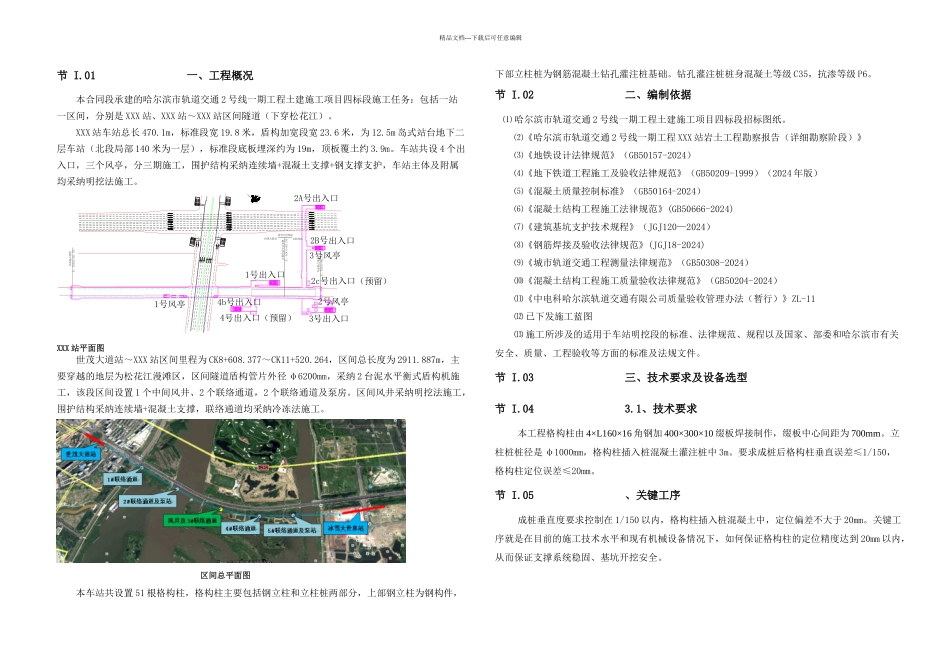

精品文档---下载后可任意编辑一、工程概况- 1 -二、编制依据 0三、技术要求及设备选型 03.1、技术要求 0、关键工序 03.3、设备选择 1四、施工方法 14.1、施工流程 14.2、泥浆制备 14.3、泥浆制备 14.4、护筒埋设 24.5、钻进成孔 24.6、桩孔质量检测 24.7、清孔 24.8、钢筋笼制作 24.9、格构柱制作 44.10、钢筋笼吊装 44.11、格构柱安设 44.12、水下混凝土灌注 4五、质量保证措施 4六、安全保证措施 5七、文明施工及环保措施 5精品文档---下载后可任意编辑节 I.01一、工程概况本合同段承建的哈尔滨市轨道交通 2 号线一期工程土建施工项目四标段施工任务：包括一站一区间，分别是 XXX 站、XXX 站～XXX 站区间隧道（下穿松花江）。XXX 站车站总长 470.1m，标准段宽 19.8 米，盾构加宽段宽 23.6 米，为 12.5m 岛式站台地下二层车站（北段局部 140 米为一层），标准段底板埋深约为 19m，顶板覆土约 3.9m。车站共设 4 个出入口，三个风亭，分三期施工，围护结构采纳连续墙+混凝土支撑+钢支撑支护，车站主体及附属均采纳明挖法施工。XXX 站平面图世茂大道站～XXX 站区间里程为 CK8+608.377～CK11+520.264，区间总长度为 2911.887m，主要穿越的地层为松花江漫滩区，区间隧道盾构管片外径 φ6200mm，采纳 2 台泥水平衡式盾构机施工，该段区间设置 1 个中间风井、2 个联络通道，2 个联络通道及泵房。区间风井采纳明挖法施工，围护结构采纳连续墙+混凝土支撑，联络通道均采纳冷冻法施工。区间总平面图本车站共设置 51 根格构柱，格构柱主要包括钢立柱和立柱桩两部分，上部钢立柱为钢构件，下部立柱桩为钢筋混凝土钻孔灌注桩基础。钻孔灌注桩桩身混凝土等级 C35，抗渗等级 P6。节 I.02二、编制依据⑴ 哈尔滨市轨道交通 2 号线一期工程土建施工项目四标段招标图纸。⑵《哈尔滨市轨道交通 2 号线一期工程 XXX 站岩土工程勘察报告（详细勘察阶段）》⑶《地铁设计法律规范》（GB50157-2024）⑷《地下铁道工程施工及验收法律规范》（GB50209-1999）（2024 年版）⑸《混凝土质量控制标准》（GB50164-2024）⑹《混凝土结构工程施工法律规范》(GB50666-2024)⑺《建筑基坑支护技术规程》（JGJ120—2024）⑻《钢筋焊接及验收法律规范》(JGJ18-2024)⑼《城市轨道交通工程测量法律规范》（GB50308-2024）⑽《混凝土结构工程施工质量验收法律规范》（GB50204-2024）⑾《中电科哈尔滨轨道交通有限公司质...
