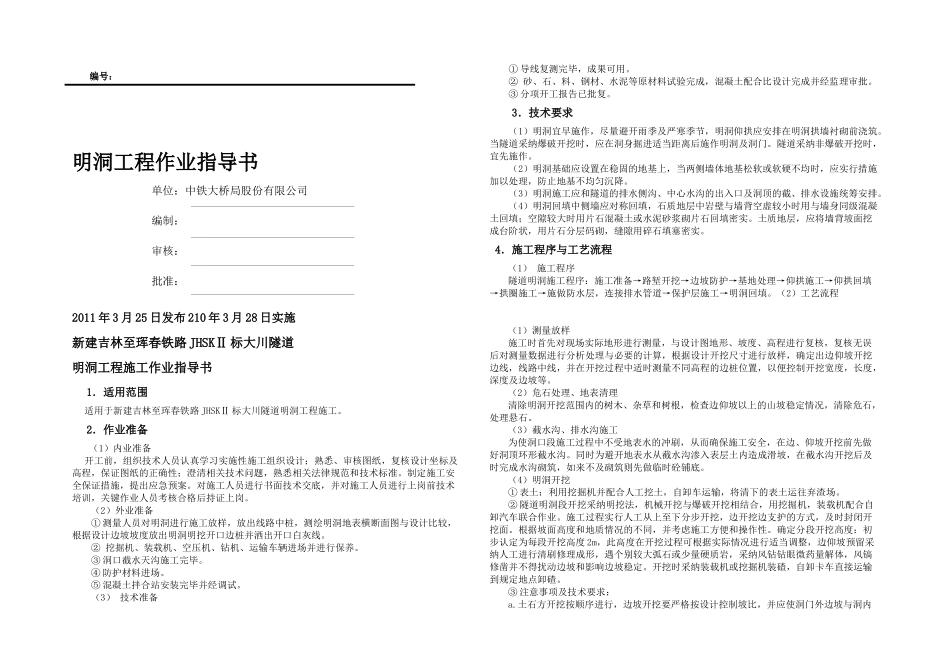

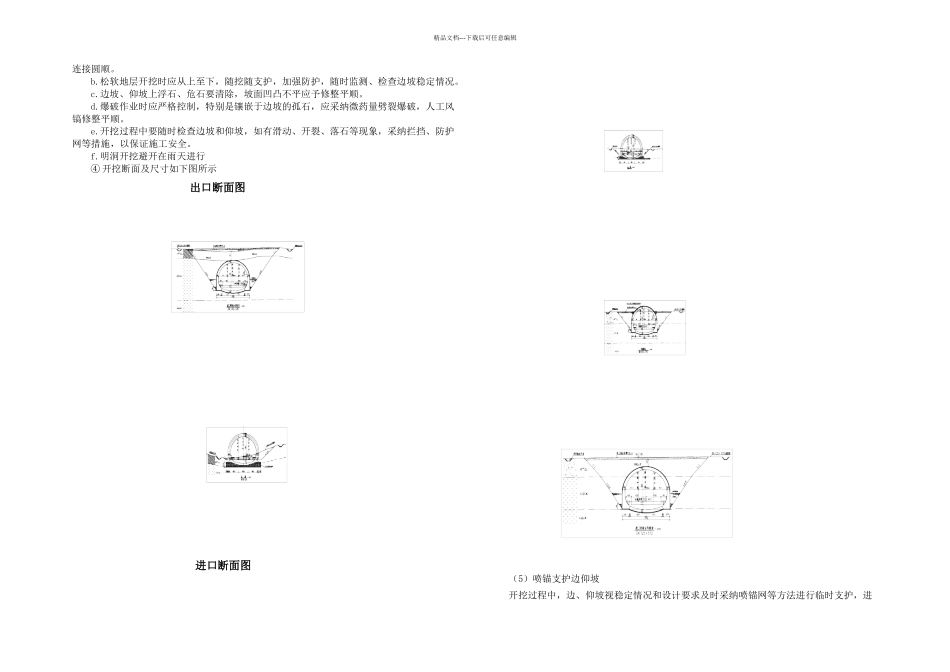

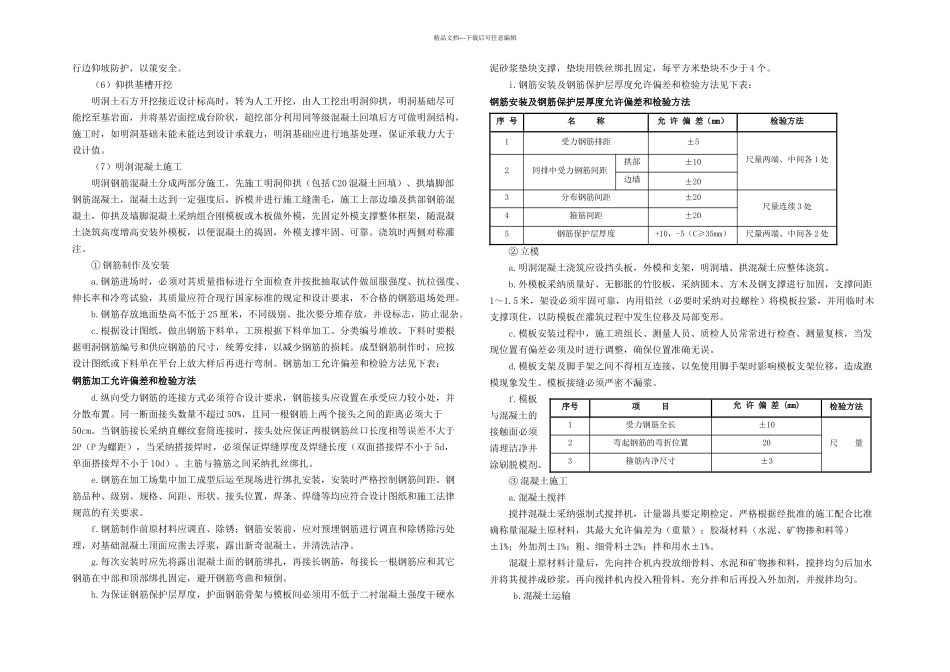

编号: 明洞工程作业指导书单位:中铁大桥局股份有限公司编制:审核:批准:2011 年 3 月 25 日发布 210 年 3 月 28 日实施新建吉林至珲春铁路 JHSKⅡ 标大川隧道明洞工程施工作业指导书1.适用范围适用于新建吉林至珲春铁路 JHSKⅡ 标大川隧道明洞工程施工。2.作业准备(1)内业准备开工前,组织技术人员认真学习实施性施工组织设计;熟悉、审核图纸,复核设计坐标及高程,保证图纸的正确性;澄清相关技术问题,熟悉相关法律规范和技术标准。制定施工安全保证措施,提出应急预案。对施工人员进行书面技术交底,并对施工人员进行上岗前技术培训,关键作业人员考核合格后持证上岗。(2)外业准备① 测量人员对明洞进行施工放样,放出线路中桩,测绘明洞地表横断面图与设计比较,根据设计边坡坡度放出明洞明挖开口边桩并洒出开口白灰线。② 挖掘机、装载机、空压机、钻机、运输车辆进场并进行保养。③ 洞口截水天沟施工完毕。④ 防护材料进场。⑤ 混凝土拌合站安装完毕并经调试。(3) 技术准备① 导线复测完毕,成果可用。② 砂、石、料、钢材、水泥等原材料试验完成,混凝土配合比设计完成并经监理审批。③ 分项开工报告已批复。3.技术要求(1)明洞宜早施作,尽量避开雨季及严寒季节,明洞仰拱应安排在明洞拱墙衬砌前浇筑。当隧道采纳爆破开挖时,应在洞身掘进适当距离后施作明洞及洞门。隧道采纳非爆破开挖时,宜先施作。(2)明洞基础应设置在稳固的地基上,当两侧墙体地基松软或软硬不均时,应实行措施加以处理,防止地基不均匀沉降。(3)明洞施工应和隧道的排水侧沟、中心水沟的出入口及洞顶的截、排水设施统筹安排。(4)明洞回填中侧墙应对称回填,石质地层中岩壁与墙背空虚较小时用与墙身同级混凝土回填;空隙较大时用片石混凝土或水泥砂浆砌片石回填密实。土质地层,应将墙背坡面挖成台阶状,用片石分层码砌,缝隙用碎石填塞密实。4.施工程序与工艺流程(1) 施工程序隧道明洞施工程序:施工准备→路堑开挖→边坡防护→基地处理→仰拱施工→仰拱回填→拱圈施工→施做防水层,连接排水管道→保护层施工→明洞回填。(2)工艺流程(1)测量放样施工时首先对现场实际地形进行测量,与设计图地形、坡度、高程进行复核,复核无误后对测量数据进行分析处理与必要的计算,根据设计开挖尺寸进行放样,确定出边仰坡开挖边线,线路中线,并在开挖过程中适时测量不同高程的边桩位置,以便控制开挖宽度,长度,深度及边...
