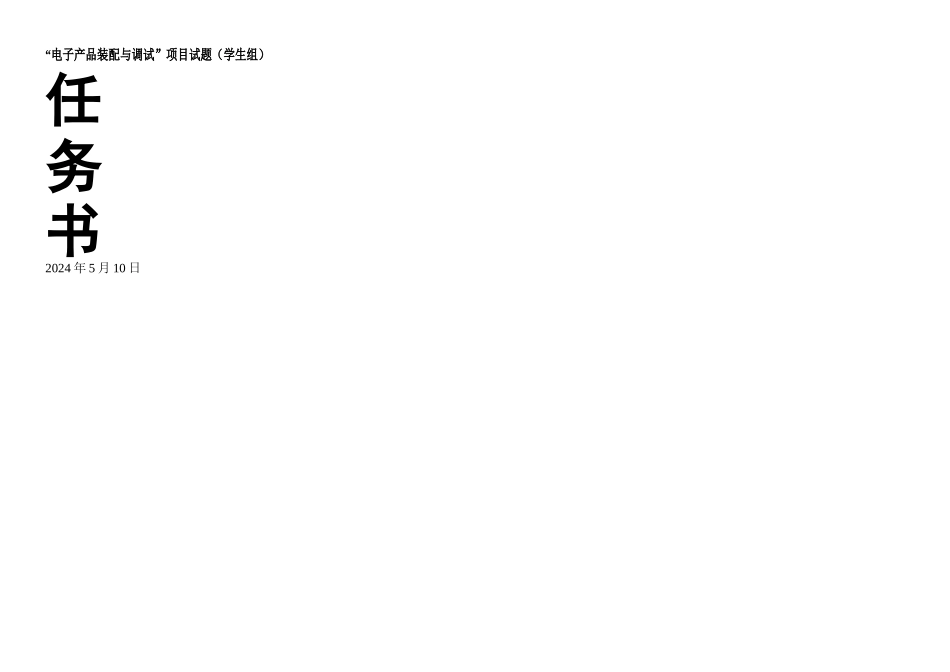

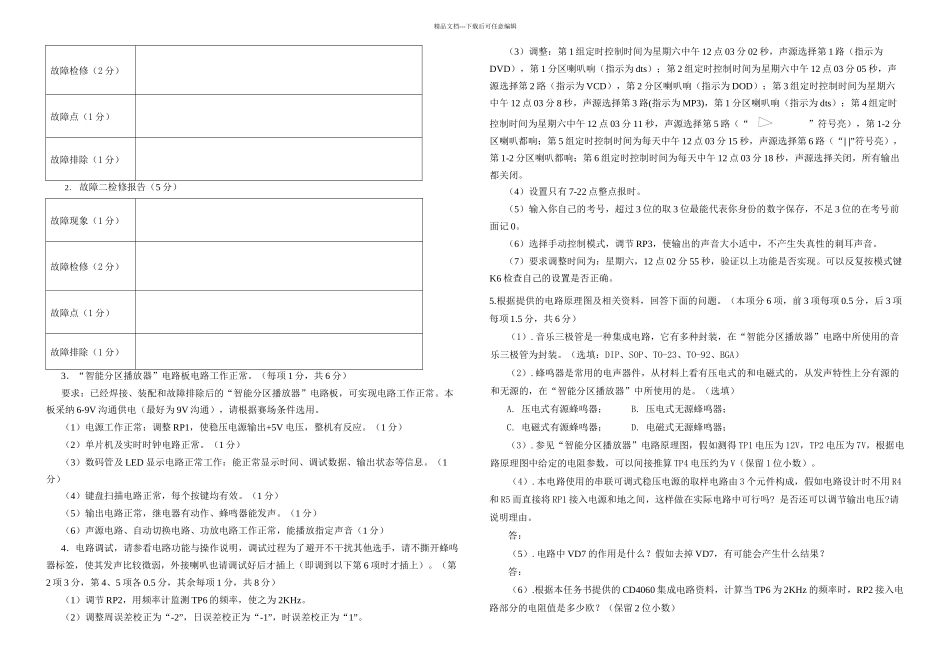

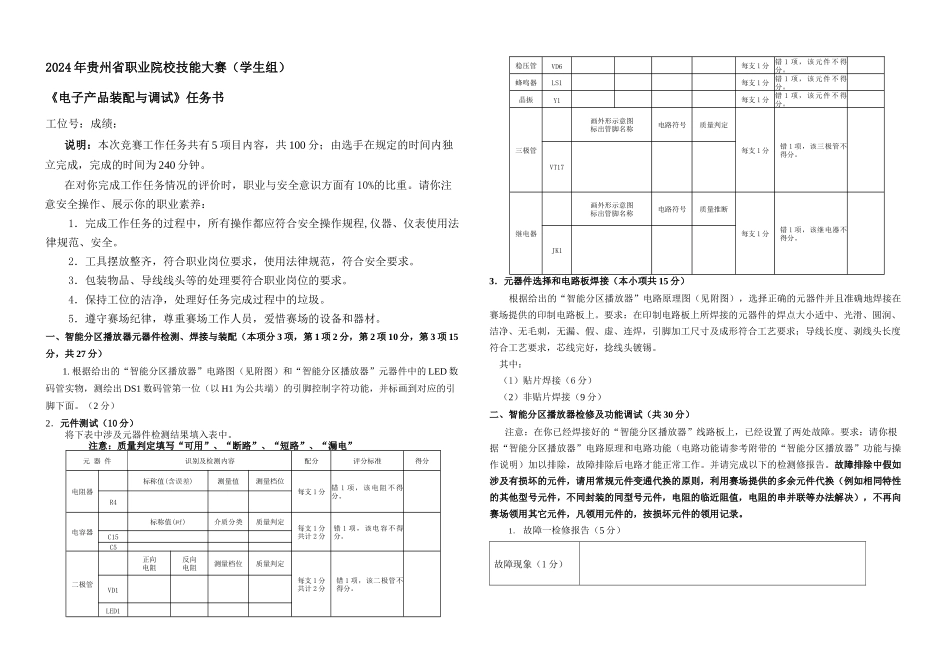

“电子产品装配与调试”项目试题（学生组）任务书2024 年 5 月 10 日2024 年贵州省职业院校技能大赛（学生组）《电子产品装配与调试》任务书工位号：成绩：说明：本次竞赛工作任务共有 5 项目内容，共 100 分；由选手在规定的时间内独立完成，完成的时间为 240 分钟。在对你完成工作任务情况的评价时，职业与安全意识方面有 10%的比重。请你注意安全操作、展示你的职业素养：1．完成工作任务的过程中，所有操作都应符合安全操作规程,仪器、仪表使用法律规范、安全。2．工具摆放整齐，符合职业岗位要求，使用法律规范，符合安全要求。3．包装物品、导线线头等的处理要符合职业岗位的要求。4．保持工位的洁净，处理好任务完成过程中的垃圾。5．遵守赛场纪律，尊重赛场工作人员，爱惜赛场的设备和器材。一、智能分区播放器元器件检测、焊接与装配（本项分 3 项，第 1 项 2 分，第 2 项 10 分，第 3 项 15分，共 27 分）1. 根据给出的“智能分区播放器”电路图（见附图）和“智能分区播放器”元器件中的 LED 数码管实物，测绘出 DS1 数码管第一位（以 H1 为公共端）的引脚控制字符功能，并标画到对应的引脚下面。（2 分）2．元件测试（10 分）将下表中涉及元器件检测结果填入表中。 注意：质量判定填写“可用”、“断路”、“短路”、“漏电”元 器 件识别及检测内容配分评分标准得分电阻器标称值(含误差)测量值测量档位每支 1 分错 1 项，该电阻不得分。R4电容器标称值(µf)介质分类质量判定每支 1 分共计 2 分错 1 项，该电容不得分。C15C5二极管正向电阻反向电阻测量档位质量判定每支 1 分共计 2 分错 1 项，该二极管不得分。VD1LED1稳压管VD6每支 1 分错 1 项，该元件不得分。蜂鸣器LS1每支 1 分错 1 项，该元件不得分。晶振Y1每支 1 分错 1 项，该元件不得分。三极管画外形示意图标出管脚名称电路符号质量判定每支 1 分错 1 项，该三极管不得分。VT17继电器画外形示意图标出管脚名称电路符号质量推断每支 1 分错 1 项，该继电器不得分。JK13．元器件选择和电路板焊接（本小项共 15 分）根据给出的“智能分区播放器”电路原理图（见附图），选择正确的元器件并且准确地焊接在赛场提供的印制电路板上。要求：在印制电路板上所焊接的元器件的焊点大小适中、光滑、圆润、洁净、无毛刺，无漏、假、虚、连焊，引脚加工尺寸及成形符合工艺要求；导线长度、剥线头长度符合...
