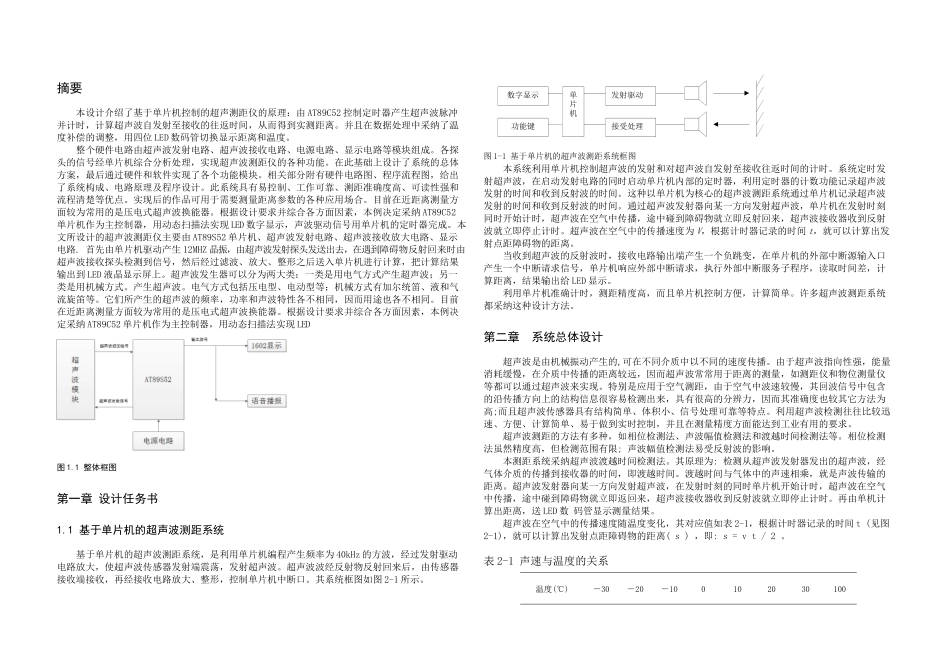

课程设计课程名称单片机课程设计题目名称超声波测距系统专业班级11 电子信息工程本科 3 班学生姓名尹津学 号51101033009指导老师刘国永二○一四年三月二十八日目录摘要 1第一章设计任务书 21.1 基于单片机的超声波测距系统 2第二章系统总体设计 32.1 超声波发生器 3第三章各部分功能设计 53.1 超声波测距系统构成 53.2 单片机系统及显示电路 63.3 串口通信模块 73.4 超声波发射电路 73.5 超声波接收电路 83.6 语音播报模块 8第四章系统软件设计 94.1 编程软件及语言的选择 94.2 程序设计 9第五章系统调试 11精品文档---下载后可任意编辑第六章结论 12附录一：单片机超声波测距系统原理图 13附录二： PCB 图 14附录三：单片机超声波测距系统 C 语言原程序 14附录四：元件清单 24参考文献 25数字显示功能键单片机发射驱动接受处理摘要本设计介绍了基于单片机控制的超声测距仪的原理：由 AT89C52 控制定时器产生超声波脉冲并计时，计算超声波自发射至接收的往返时间，从而得到实测距离。并且在数据处理中采纳了温度补偿的调整，用四位 LED 数码管切换显示距离和温度。整个硬件电路由超声波发射电路、超声波接收电路、电源电路、显示电路等模块组成。各探头的信号经单片机综合分析处理，实现超声波测距仪的各种功能。在此基础上设计了系统的总体方案，最后通过硬件和软件实现了各个功能模块。相关部分附有硬件电路图、程序流程图，给出了系统构成、电路原理及程序设计。此系统具有易控制、工作可靠、测距准确度高、可读性强和流程清楚等优点。实现后的作品可用于需要测量距离参数的各种应用场合。目前在近距离测量方面较为常用的是压电式超声波换能器。根据设计要求并综合各方面因素，本例决定采纳 AT89C52单片机作为主控制器，用动态扫描法实现 LED 数字显示，声波驱动信号用单片机的定时器完成。本文所设计的超声波测距仪主要由 AT89S52 单片机、超声波发射电路、超声波接收放大电路、显示电路. 首先由单片机驱动产生 12MHZ 晶振，由超声波发射探头发送出去，在遇到障碍物反射回来时由超声波接收探头检测到信号，然后经过滤波、放大、整形之后送入单片机进行计算，把计算结果输出到 LED 液晶显示屏上。超声波发生器可以分为两大类：一类是用电气方式产生超声波；另一类是用机械方式。产生超声波。电气方式包括压电型、电动型等；机械方式有加尔统笛、液和气流旋笛等。它们所产生的超声波的频...
