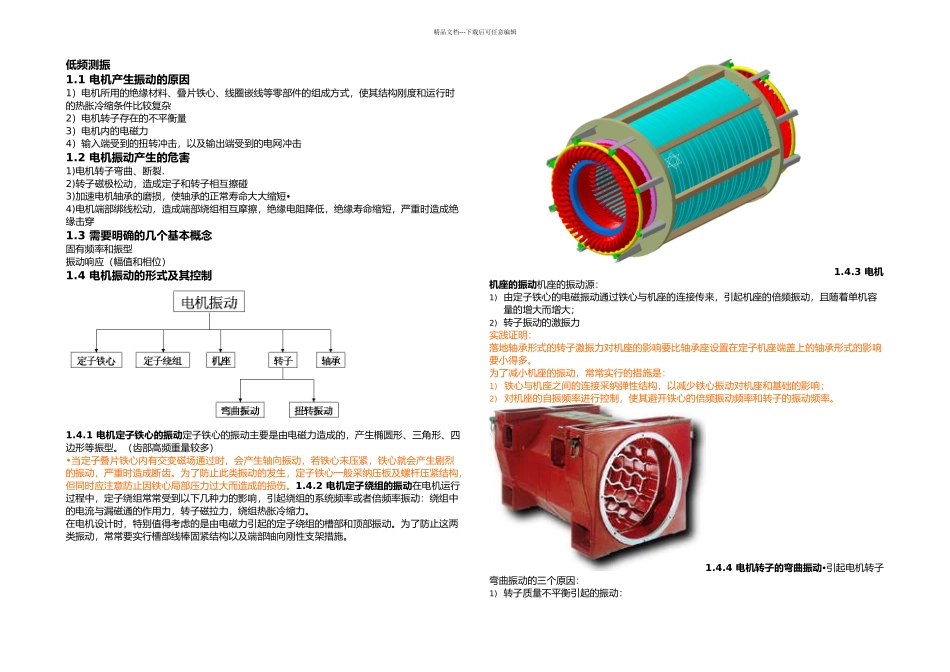

精品文档---下载后可任意编辑低频测振1.1 电机产生振动的原因1）电机所用的绝缘材料、叠片铁心、线圈嵌线等零部件的组成方式，使其结构刚度和运行时的热胀冷缩条件比较复杂2）电机转子存在的不平衡量3）电机内的电磁力4）输入端受到的扭转冲击，以及输出端受到的电网冲击1.2 电机振动产生的危害1)电机转子弯曲、断裂.2)转子磁极松动，造成定子和转子相互擦碰3)加速电机轴承的磨损，使轴承的正常寿命大大缩短•4)电机端部绑线松动，造成端部绕组相互摩擦，绝缘电阻降低，绝缘寿命缩短，严重时造成绝缘击穿1.3 需要明确的几个基本概念固有频率和振型振动响应（幅值和相位）1.4 电机振动的形式及其控制1.4.1 电机定子铁心的振动定子铁心的振动主要是由电磁力造成的，产生椭圆形、三角形、四边形等振型。（齿部高频重量较多）•当定子叠片铁心内有交变磁场通过时，会产生轴向振动，若铁心未压紧，铁心就会产生剧烈的振动，严重时造成断齿。为了防止此类振动的发生，定子铁心一般采纳压板及螺杆压紧结构，但同时应注意防止因铁心局部压力过大而造成的损伤。1.4.2 电机定子绕组的振动在电机运行过程中，定子绕组常常受到以下几种力的影响，引起绕组的系统频率或者倍频率振动：绕组中的电流与漏磁通的作用力，转子磁拉力，绕组热胀冷缩力。在电机设计时，特别值得考虑的是由电磁力引起的定子绕组的槽部和顶部振动。为了防止这两类振动，常常要实行槽部线棒固紧结构以及端部轴向刚性支架措施。1.4.3 电机机座的振动机座的振动源：1) 由定子铁心的电磁振动通过铁心与机座的连接传来，引起机座的倍频振动，且随着单机容量的增大而增大；2) 转子振动的激振力实践证明：落地轴承形式的转子激振力对机座的影响要比轴承座设置在定子机座端盖上的轴承形式的影响要小得多。为了减小机座的振动，常常实行的措施是：1) 铁心与机座之间的连接采纳弹性结构，以减少铁心振动对机座和基础的影响；2) 对机座的自振频率进行控制，使其避开铁心的倍频振动频率和转子的振动频率。1.4.4 电机转子的弯曲振动•引起电机转子弯曲振动的三个原因：1) 转子质量不平衡引起的振动：精品文档---下载后可任意编辑转子的质量不平衡是引起机械振动的主要原因。转子的质量不平衡可分为静不平衡、动不平衡或者二者兼有，为了尽量消除质量不平衡的影响，在转子制造过程中，应进行严格的动、静平衡试验。单平面单测点平衡方法：实质是矢量平衡法，假如矢量 A 表示原始振动，矢...
