有柱图超高模板专项施工方案

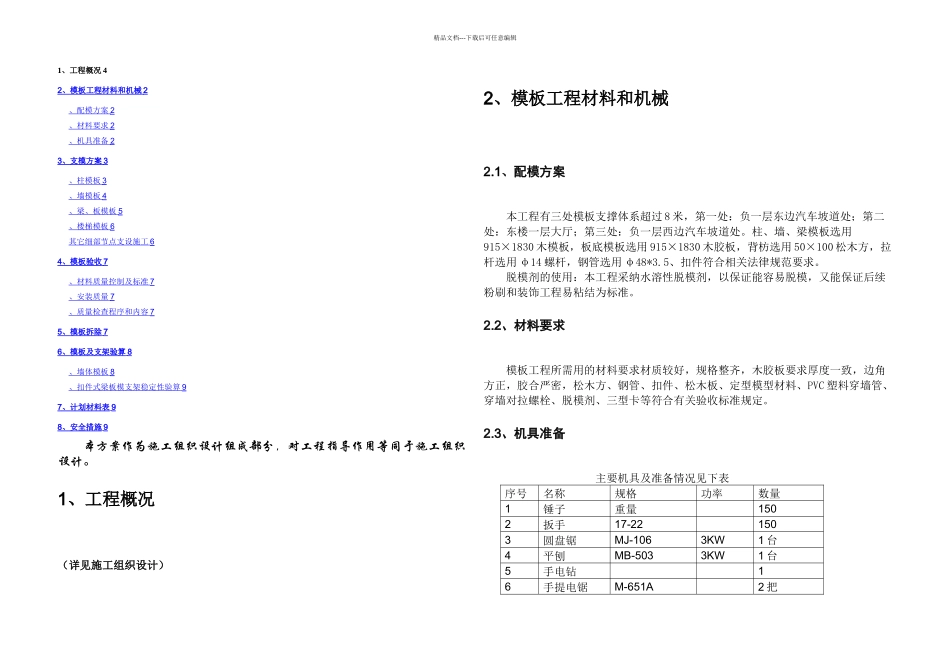

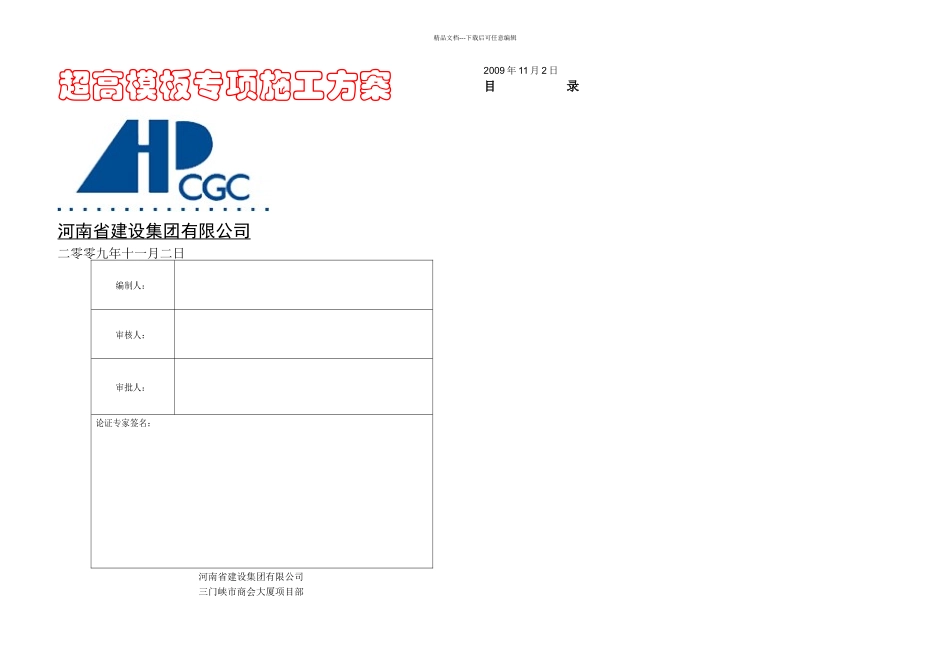

精品文档---下载后可任意编辑超高模板专项施工方案河南省建设集团有限公司二零零九年十一月二日编制人：审核人：审批人：论证专家签名： 河南省建设集团有限公司 三门峡市商会大厦项目部2009 年 11 月 2 日目 录精品文档---下载后可任意编辑1、工程概况 42 、模板工程材料和机械 2 、配模方案 2 、材料要求 2 、机具准备 2 3 、支模方案 3 、柱模板 3 、墙模板 4 、梁、板模板 5 、楼梯模板 6 其它细部节点支设施工 6 4 、模板验收 7 、材料质量控制及标准 7 、安装质量 7 、质量检查程序和内容 7 5 、模板拆除 7 6 、模板及支架验算 8 、墙体模板 8 、扣件式梁板模支架稳定性验算 9 7 、计划材料表 9 8 、安全措施 9 本方案作为施工组织设计组成部分，对工程指导作用等同于施工组织设计。1、工程概况（详见施工组织设计）2、模板工程材料和机械2.1、配模方案本工程有三处模板支撑体系超过 8 米，第一处：负一层东边汽车坡道处；第二处：东楼一层大厅；第三处：负一层西边汽车坡道处。柱、墙、梁模板选用915×1830 木模板，板底模板选用 915×1830 木胶板，背枋选用 50×100 松木方，拉杆选用 φ14 螺杆，钢管选用 φ48*3.5、扣件符合相关法律规范要求。脱模剂的使用：本工程采纳水溶性脱模剂，以保证能容易脱模，又能保证后续粉刷和装饰工程易粘结为标准。2.2、材料要求模板工程所需用的材料要求材质较好，规格整齐，木胶板要求厚度一致，边角方正，胶合严密，松木方、钢管、扣件、松木板、定型模型材料、PVC 塑料穿墙管、穿墙对拉螺栓、脱模剂、三型卡等符合有关验收标准规定。2.3、机具准备主要机具及准备情况见下表序号名称规格功率数量1锤子重量1502扳手17-221503圆盘锯MJ-1063KW1 台4平刨MB-5033KW1 台5手电钻16手提电锯M-651A2 把精品文档---下载后可任意编辑7鼓风机1㎡1 台8砂轮切割机2 台9水准仪DS3 水准仪1 台10全站仪BTS-6082CHLⅡ1 台11水平尺500㎜ 12钢卷尺5m100m10 把 1 把13靠尺、塞尺2m1 套3、支模方案3.1、柱模板模型板独立柱采纳定型木模型现场散拼散拆，梁柱节点采纳木模板和木方拼接。支承及加固系统采纳 48×3.5 钢管搭设，为保证其可靠，将柱梁支撑同步搭设并设剪刀撑，以保证柱模的稳固。抱箍◆柱边长：h＜500 的，采纳 φ48×3.5 双钢管抱箍（水平设置），箍距＠500～600；同时在双钢管抱箍上加 φ14 对拉螺杆如下图所示：...
