期中复习课电力系统分析

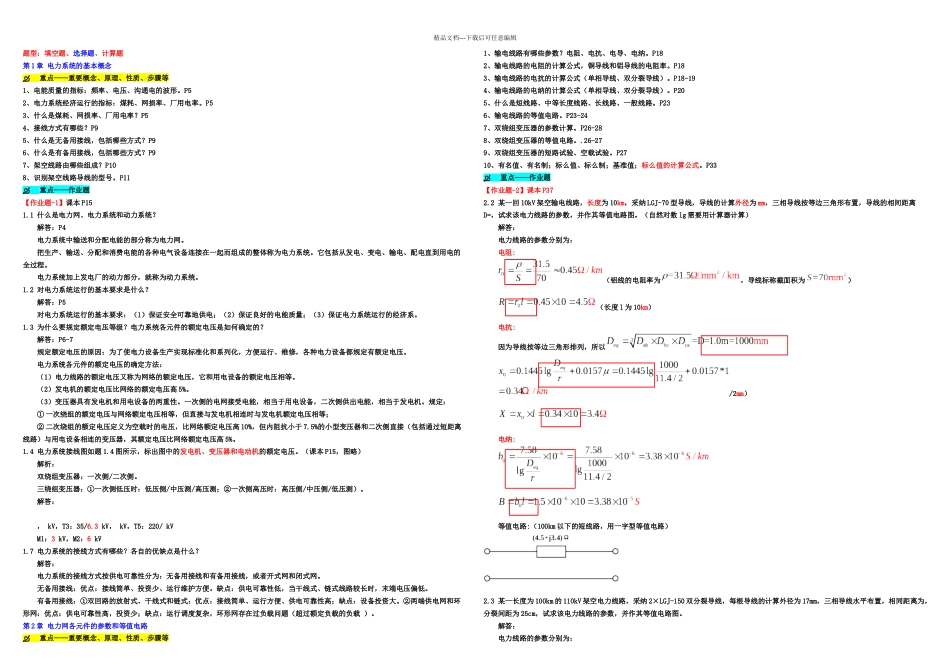

精品文档---下载后可任意编辑题型：填空题、选择题、计算题第 1 章 电力系统的基本概念重点——重要概念、原理、性质、步骤等1、电能质量的指标：频率、电压、沟通电的波形。P52、电力系统经济运行的指标：煤耗、网损率、厂用电率。P53、什么是煤耗、网损率、厂用电率？P54、接线方式有哪些？P95、什么是无备用接线，包括哪些方式？P96、什么是有备用接线，包括哪些方式？P97、架空线路由哪些组成？P108、识别架空线路导线的型号。P11重点——作业题【作业题-1】课本 P151.1 什么是电力网、电力系统和动力系统？解答：P4电力系统中输送和分配电能的部分称为电力网。把生产、输送、分配和消费电能的各种电气设备连接在一起而组成的整体称为电力系统。它包括从发电、变电、输电、配电直到用电的全过程。电力系统加上发电厂的动力部分，就称为动力系统。1.2 对电力系统运行的基本要求是什么？解答：P5对电力系统运行的基本要求：（1）保证安全可靠地供电；（2）保证良好的电能质量；（3）保证电力系统运行的经济系。1.3 为什么要规定额定电压等级？电力系统各元件的额定电压是如何确定的？解答：P6-7规定额定电压的原因：为了使电力设备生产实现标准化和系列化，方便运行、维修，各种电力设备都规定有额定电压。电力系统各元件的额定电压的确定方法：（1）电力线路的额定电压又称为网络的额定电压，它和用电设备的额定电压相等。（2）发电机的额定电压比网络的额定电压高 5%。（3）变压器具有发电机和用电设备的两重性。一次侧的电网接受电能，相当于用电设备，二次侧供出电能，相当于发电机。规定：① 一次绕组的额定电压与网络额定电压相等，但直接与发电机相连时与发电机额定电压相等；② 二次绕组的额定电压定义为空载时的电压，比网络额定电压高 10%，但内阻抗小于 7.5%的小型变压器和二次侧直接（包括通过短距离线路）与用电设备相连的变压器，其额定电压比网络额定电压高 5%。1.4 电力系统接线图如题 1.4 图所示，标出图中的发电机、变压器和电动机的额定电压。（课本 P15，图略）解析：双绕组变压器：一次侧/二次侧。三绕组变压器：①一次侧低压时：低压侧/中压测/高压测；②一次侧高压时：高压侧/中压侧/低压测）。解答：， kV，T3：35/6.3 kV， kV，T5：220/ kVM1：3 kV，M2：6 kV1.7 电力系统的接线方式有哪些？各自的优缺点是什么？解答：电力系统的接线方式按供电可靠性分为：无备用接线和有备用接线，或者...
