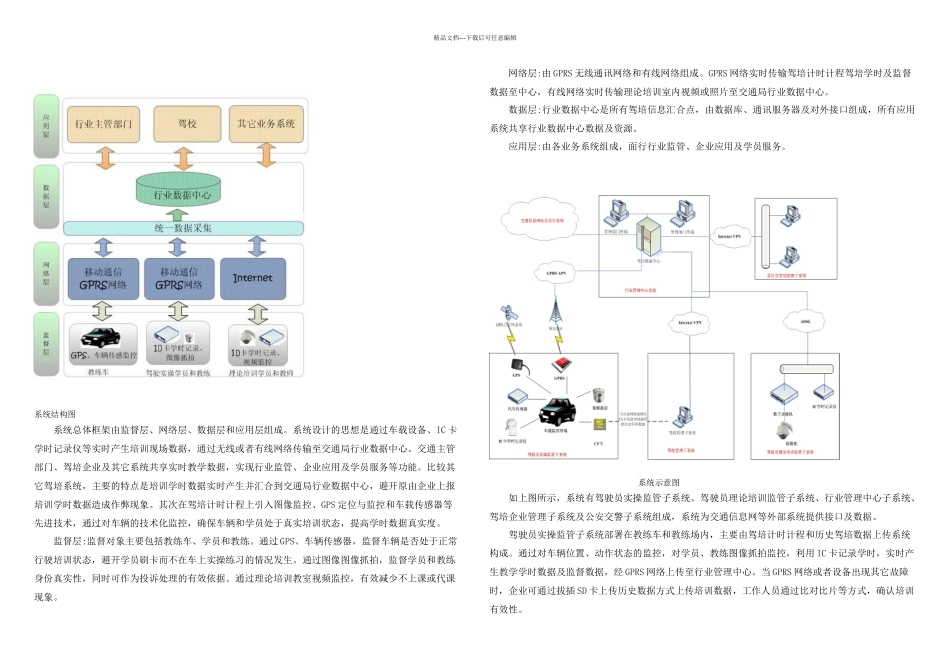

精品文档---下载后可任意编辑系统结构图系统总体框架由监督层、网络层、数据层和应用层组成。系统设计的思想是通过车载设备、IC 卡学时记录仪等实时产生培训现场数据，通过无线或者有线网络传输至交通局行业数据中心。交通主管部门、驾培企业及其它系统共享实时教学数据，实现行业监管、企业应用及学员服务等功能。比较其它驾培系统，主要的特点是培训学时数据实时产生并汇合到交通局行业数据中心，避开原由企业上报培训学时数据造成作弊现象。其次在驾培计时计程上引入图像监控、GPS 定位与监控和车载传感器等先进技术，通过对车辆的技术化监控，确保车辆和学员处于真实培训状态，提高学时数据真实度。监督层:监督对象主要包括教练车、学员和教练。通过 GPS、车辆传感器，监督车辆是否处于正常行驶培训状态，避开学员刷卡而不在车上实操练习的情况发生。通过图像图像抓拍，监督学员和教练身份真实性，同时可作为投诉处理的有效依据。通过理论培训教室视频监控，有效减少不上课或代课现象。网络层:由 GPRS 无线通讯网络和有线网络组成。GPRS 网络实时传输驾培计时计程驾培学时及监督数据至中心，有线网络实时传输理论培训室内视频或照片至交通局行业数据中心。数据层:行业数据中心是所有驾培信息汇合点，由数据库、通讯服务器及对外接口组成，所有应用系统共享行业数据中心数据及资源。应用层:由各业务系统组成，面行行业监管、企业应用及学员服务。 系统示意图如上图所示，系统有驾驶员实操监管子系统、驾驶员理论培训监管子系统、行业管理中心子系统、驾培企业管理子系统及公安交警子系统组成，系统为交通信息网等外部系统提供接口及数据。驾驶员实操监管子系统部署在教练车和教练场内，主要由驾培计时计程和历史驾培数据上传系统构成。通过对车辆位置、动作状态的监控，对学员、教练图像抓拍监控，利用 IC 卡记录学时，实时产生教学学时数据及监督数据，经 GPRS 网络上传至行业管理中心。当 GPRS 网络或者设备出现其它故障时，企业可通过拔插 SD 卡上传历史数据方式上传培训数据，工作人员通过比对比片等方式，确认培训有效性。精品文档---下载后可任意编辑驾驶员理论培训监管子系统部署在各驾培企业理论培训室，主要由视频监控设备和 IC 学时记录仪组成。通过刷 IC 方式记录学时数据，行业管理工作人员可远程观看培训现场情况，并对培训学员刷卡时抓拍的照片进行比对，确认培训的有效性。行业管理中心子系统部署在交通局行...
