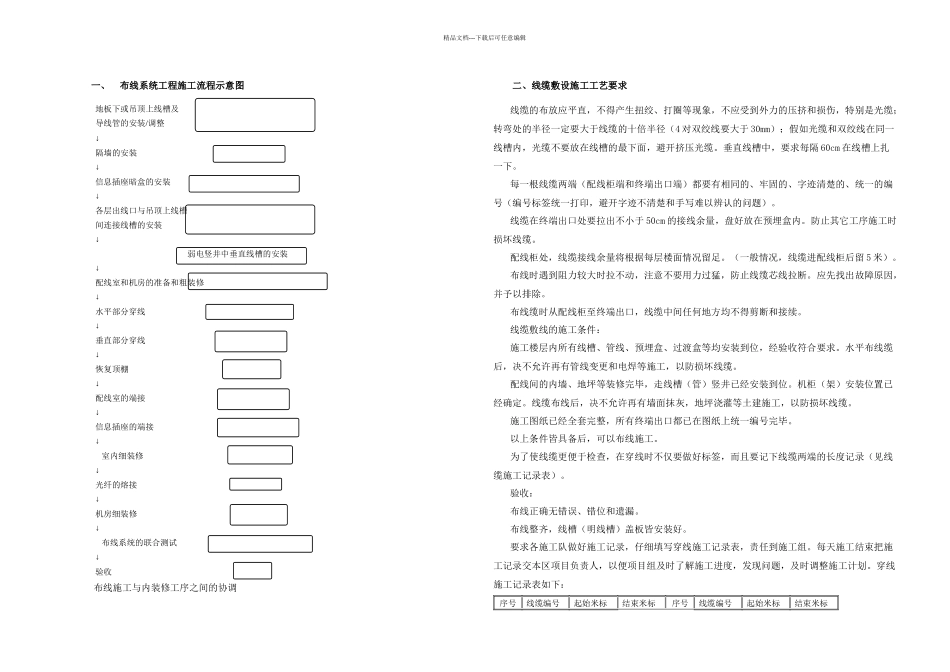

精品文档---下载后可任意编辑一、 布线系统工程施工流程示意图地板下或吊顶上线槽及导线管的安装/调整↓隔墙的安装↓信息插座暗盒的安装↓各层出线口与吊顶上线槽间连接线槽的安装↓弱电竖井中垂直线槽的安装↓配线室和机房的准备和粗装修↓水平部分穿线↓垂直部分穿线↓恢复顶棚↓配线室的端接↓信息插座的端接↓ 室内细装修↓光纤的熔接↓机房细装修↓ 布线系统的联合测试↓验收 布线施工与内装修工序之间的协调二、线缆敷设施工工艺要求线缆的布放应平直，不得产生扭绞、打圈等现象，不应受到外力的压挤和损伤，特别是光缆；转弯处的半径一定要大于线缆的十倍半径（4 对双绞线要大于 30mm）；假如光缆和双绞线在同一线槽内，光缆不要放在线槽的最下面，避开挤压光缆。垂直线槽中，要求每隔 60cm 在线槽上扎一下。每一根线缆两端（配线柜端和终端出口端）都要有相同的、牢固的、字迹清楚的、统一的编号（编号标签统一打印，避开字迹不清楚和手写难以辨认的问题）。线缆在终端出口处要拉出不小于 50cm 的接线余量，盘好放在预埋盒内。防止其它工序施工时损坏线缆。配线柜处，线缆接线余量将根据每层楼面情况留足。（一般情况，线缆进配线柜后留 5 米）。布线时遇到阻力较大时拉不动，注意不要用力过猛，防止线缆芯线拉断。应先找出故障原因，并予以排除。布线缆时从配线柜至终端出口，线缆中间任何地方均不得剪断和接续。线缆敷线的施工条件：施工楼层内所有线槽、管线、预埋盒、过渡盒等均安装到位，经验收符合要求。水平布线缆后，决不允许再有管线变更和电焊等施工，以防损坏线缆。配线间的内墙、地坪等装修完毕，走线槽（管）竖井已经安装到位。机柜（架）安装位置已经确定。线缆布线后，决不允许再有墙面抹灰，地坪浇灌等土建施工，以防损坏线缆。施工图纸已经全套完整，所有终端出口都已在图纸上统一编号完毕。以上条件皆具备后，可以布线施工。为了使线缆更便于检查，在穿线时不仅要做好标签，而且要记下线缆两端的长度记录（见线缆施工记录表）。验收：布线正确无错误、错位和遗漏。布线整齐，线槽（明线槽）盖板皆安装好。要求各施工队做好施工记录，仔细填写穿线施工记录表，责任到施工组。每天施工结束把施工记录交本区项目负责人，以便项目组及时了解施工进度，发现问题，及时调整施工计划。穿线施工记录表如下：序号线缆编号起始米标结束米标序号线缆编号起始米标结束米标精品文档---下载后可任意编辑111212313414515616...
