机械基础基本概念

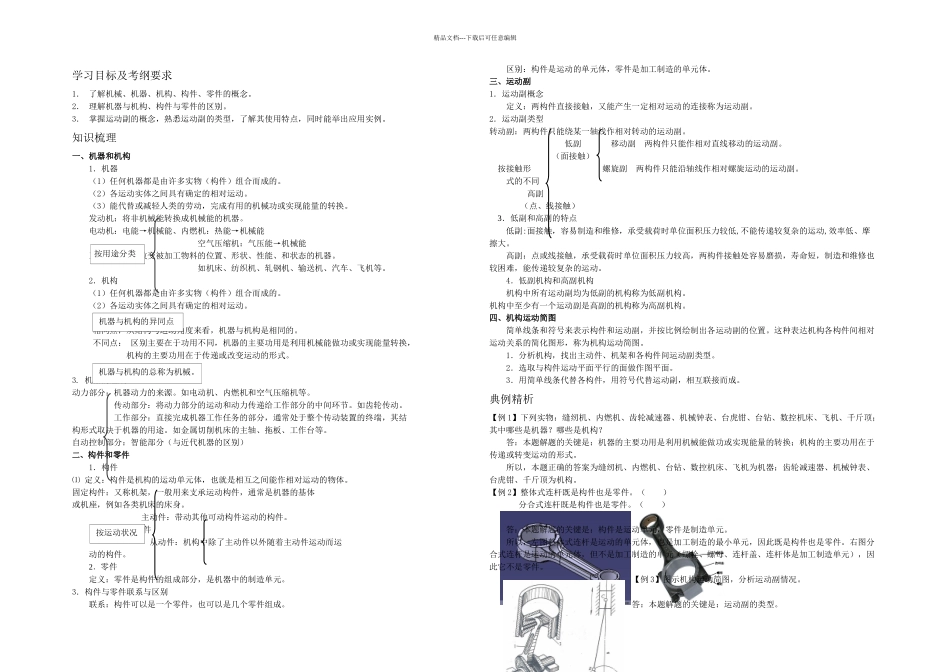

机械基础基本概念_第1页
1/2

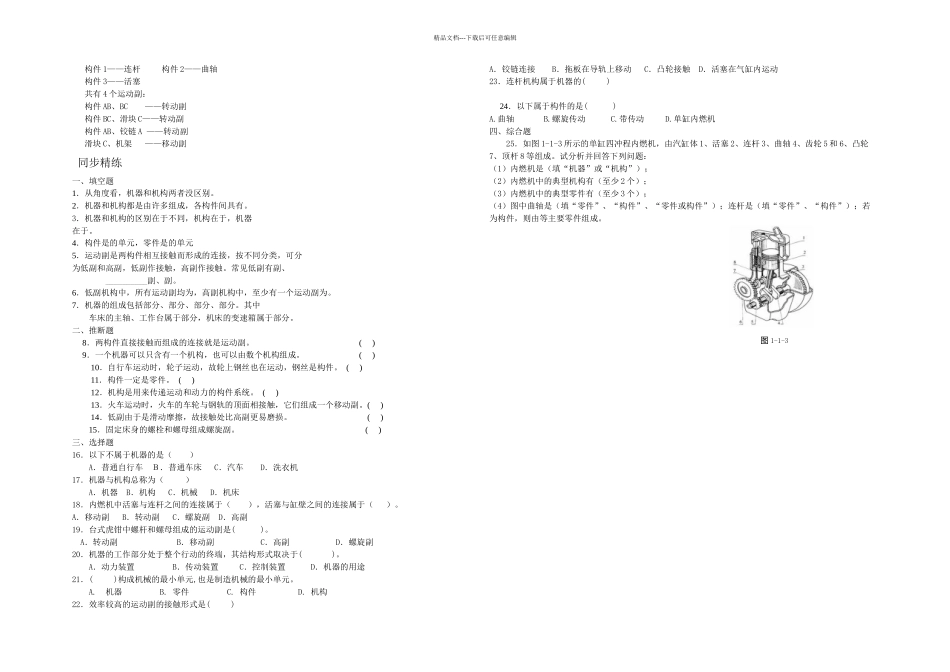

机械基础基本概念_第2页
2/2
图 1-1-1精品文档---下载后可任意编辑学习目标及考纲要求1. 了解机械、机器、机构、构件、零件的概念。2. 理解机器与机构、构件与零件的区别。3. 掌握运动副的概念,熟悉运动副的类型,了解其使用特点,同时能举出应用实例。知识梳理一、机器和机构1.机器(1)任何机器都是由许多实物(构件)组合而成的。(2)各运动实体之间具有确定的相对运动。(3)能代替或减轻人类的劳动,完成有用的机械功或实现能量的转换。发动机:将非机械能转换成机械能的机器。电动机:电能→机械能、内燃机:热能→机械能 空气压缩机:气压能→机械能工作机:用来改变被加工物料的位置、形状、性能、和状态的机器。 如机床、纺织机、轧钢机、输送机、汽车、飞机等。2.机构(1)任何机器都是由许多实物(构件)组合而成的。(2)各运动实体之间具有确定的相对运动。 相同点:从结构与运动角度来看,机器与机构是相同的。 不同点: 区别主要在于功用不同,机器的主要功用是利用机械能做功或实现能量转换, 机构的主要功用在于传递或改变运动的形式。3. 机器的组成动力部分:机器动力的来源。如电动机、内燃机和空气压缩机等。 传动部分:将动力部分的运动和动力传递给工作部分的中间环节。如齿轮传动。 工作部分:直接完成机器工作任务的部分,通常处于整个传动装置的终端,其结构形式取决于机器的用途。如金属切削机床的主轴、拖板、工作台等。自动控制部分:智能部分(与近代机器的区别)二、构件和零件1.构件⑴ 定义:构件是机构的运动单元体,也就是相互之间能作相对运动的物体。固定构件:又称机架,一般用来支承运动构件,通常是机器的基体或机座,例如各类机床的床身。 主动件:带动其他可动构件运动的构件。 运动构件 从动件:机构中除了主动件以外随着主动件运动而运动的构件。2.零件定义:零件是构件的组成部分,是机器中的制造单元。3.构件与零件联系与区别联系:构件可以是一个零件,也可以是几个零件组成。区别:构件是运动的单元体,零件是加工制造的单元体。三、运动副1.运动副概念定义:两构件直接接触,又能产生一定相对运动的连接称为运动副。2.运动副类型转动副:两构件只能绕某一轴线作相对转动的运动副。 低副 移动副 两构件只能作相对直线移动的运动副。 (面接触) 按接触形 螺旋副 两构件只能沿轴线作相对螺旋运动的运动副。式的不同 高副 (点、线接触) 3.低副和高副的特点低副:面接触,容易制造和维修...
