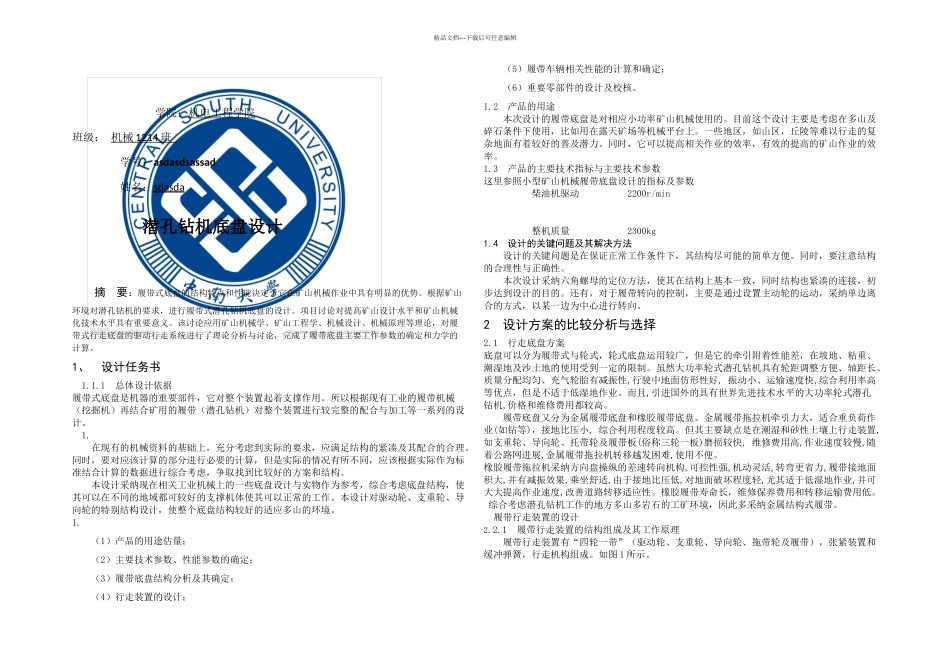

精品文档---下载后可任意编辑学院：机电工程学院班级： 机械 1214 班 学号：asdasdsassad 姓名：sdasda潜孔钻机底盘设计摘 要：履带式底盘的结构特点和性能决定了它在矿山机械作业中具有明显的优势。根据矿山环境对潜孔钻机的要求，进行履带式潜孔钻机底盘的设计。项目讨论对提高矿山设计水平和矿山机械化技术水平具有重要意义。该讨论应用矿山机械学、矿山工程学、机械设计、机械原理等理论，对履带式行走底盘的驱动行走系统进行了理论分析与讨论，完成了履带底盘主要工作参数的确定和力学的计算。1、设计任务书1.1.1 总体设计依据履带式底盘是机器的重要部件，它对整个装置起着支撑作用。所以根据现有工业的履带机械（挖掘机）再结合矿用的履带（潜孔钻机）对整个装置进行较完整的配合与加工等一系列的设计。1.在现有的机械资料的基础上，充分考虑到实际的要求，应满足结构的紧凑及其配合的合理。同时，要对应该计算的部分进行必要的计算，但是实际的情况有所不同，应该根据实际作为标准结合计算的数据进行综合考虑，争取找到比较好的方案和结构。本设计采纳现在相关工业机械上的一些底盘设计与实物作为参考，综合考虑底盘结构，使其可以在不同的地域都可较好的支撑机体使其可以正常的工作。本设计对驱动轮、支重轮、导向轮的特别结构设计，使整个底盘结构较好的适应多山的环境。1.（1）产品的用途估量；（2）主要技术参数、性能参数的确定；（3）履带底盘结构分析及其确定；（4）行走装置的设计；（5）履带车辆相关性能的计算和确定；（6）重要零部件的设计及校核。1.2 产品的用途本次设计的履带底盘是对相应小功率矿山机械使用的。目前这个设计主要是考虑在多山及碎石条件下使用，比如用在露天矿场等机械平台上。一些地区，如山区，丘陵等难以行走的复杂地面有着较好的普及潜力。同时，它可以提高相关作业的效率，有效的提高的矿山作业的效率。1.3 产品的主要技术指标与主要技术参数这里参照小型矿山机械履带底盘设计的指标及参数 柴油机驱动 2200r/min 整机质量 2300kg1.4 设计的关键问题及其解决方法设计的关键问题是在保证正常工作条件下，其结构尽可能的简单方便。同时，要注意结构的合理性与正确性。本次设计采纳六角螺母的定位方法，使其在结构上基本一致，同时结构也紧凑的连接，初步达到设计的目的。还有，对于履带转向的控制，主要是通过设置主动轮的运动，采纳单边离合的方式，以某一边为中心进行转向。2 设计方案的...
