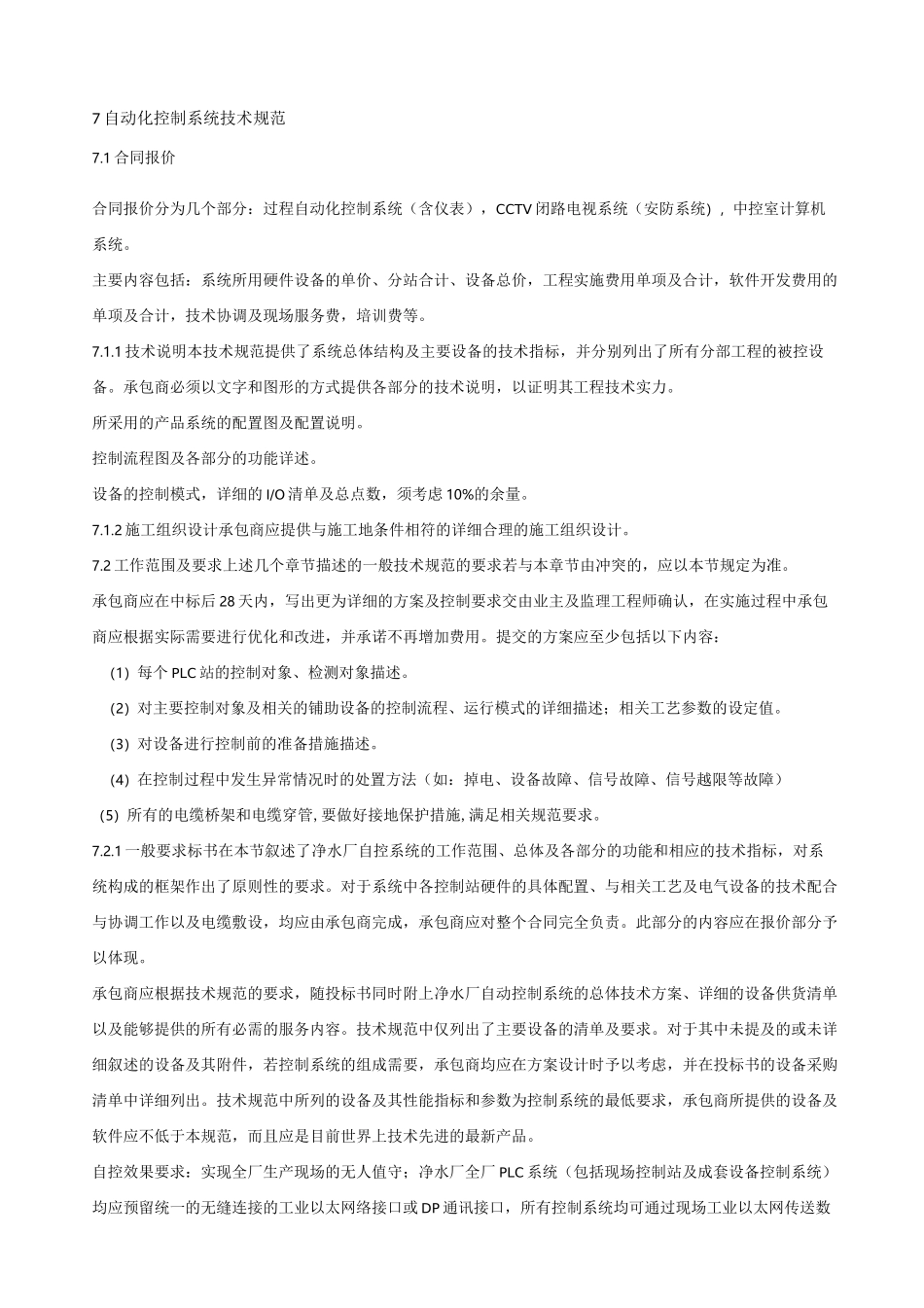

7 自动化控制系统技术规范7.1 合同报价合同报价分为几个部分：过程自动化控制系统（含仪表），CCTV 闭路电视系统（安防系统），中控室计算机系统。主要内容包括：系统所用硬件设备的单价、分站合计、设备总价，工程实施费用单项及合计，软件开发费用的单项及合计，技术协调及现场服务费，培训费等。7.1.1 技术说明本技术规范提供了系统总体结构及主要设备的技术指标，并分别列出了所有分部工程的被控设备。承包商必须以文字和图形的方式提供各部分的技术说明，以证明其工程技术实力。所采用的产品系统的配置图及配置说明。控制流程图及各部分的功能详述。设备的控制模式，详细的 I/O 清单及总点数，须考虑 10%的余量。7.1.2 施工组织设计承包商应提供与施工地条件相符的详细合理的施工组织设计。7.2 工作范围及要求上述几个章节描述的一般技术规范的要求若与本章节由冲突的，应以本节规定为准。承包商应在中标后 28 天内，写出更为详细的方案及控制要求交由业主及监理工程师确认，在实施过程中承包商应根据实际需要进行优化和改进，并承诺不再增加费用。提交的方案应至少包括以下内容：（1）每个 PLC 站的控制对象、检测对象描述。（2）对主要控制对象及相关的铺助设备的控制流程、运行模式的详细描述；相关工艺参数的设定值。（3）对设备进行控制前的准备措施描述。（4）在控制过程中发生异常情况时的处置方法（如：掉电、设备故障、信号故障、信号越限等故障）（5）所有的电缆桥架和电缆穿管,要做好接地保护措施,满足相关规范要求。7.2.1 一般要求标书在本节叙述了净水厂自控系统的工作范围、总体及各部分的功能和相应的技术指标，对系统构成的框架作出了原则性的要求。对于系统中各控制站硬件的具体配置、与相关工艺及电气设备的技术配合与协调工作以及电缆敷设，均应由承包商完成，承包商应对整个合同完全负责。此部分的内容应在报价部分予以体现。承包商应根据技术规范的要求，随投标书同时附上净水厂自动控制系统的总体技术方案、详细的设备供货清单以及能够提供的所有必需的服务内容。技术规范中仅列出了主要设备的清单及要求。对于其中未提及的或未详细叙述的设备及其附件，若控制系统的组成需要，承包商均应在方案设计时予以考虑，并在投标书的设备采购清单中详细列出。技术规范中所列的设备及其性能指标和参数为控制系统的最低要求，承包商所提供的设备及软件应不低于本规范，而且应是目前世界上技术先进的最新产品。自控...
