沥青混泥土路面施工方案VIP专享VIP免费

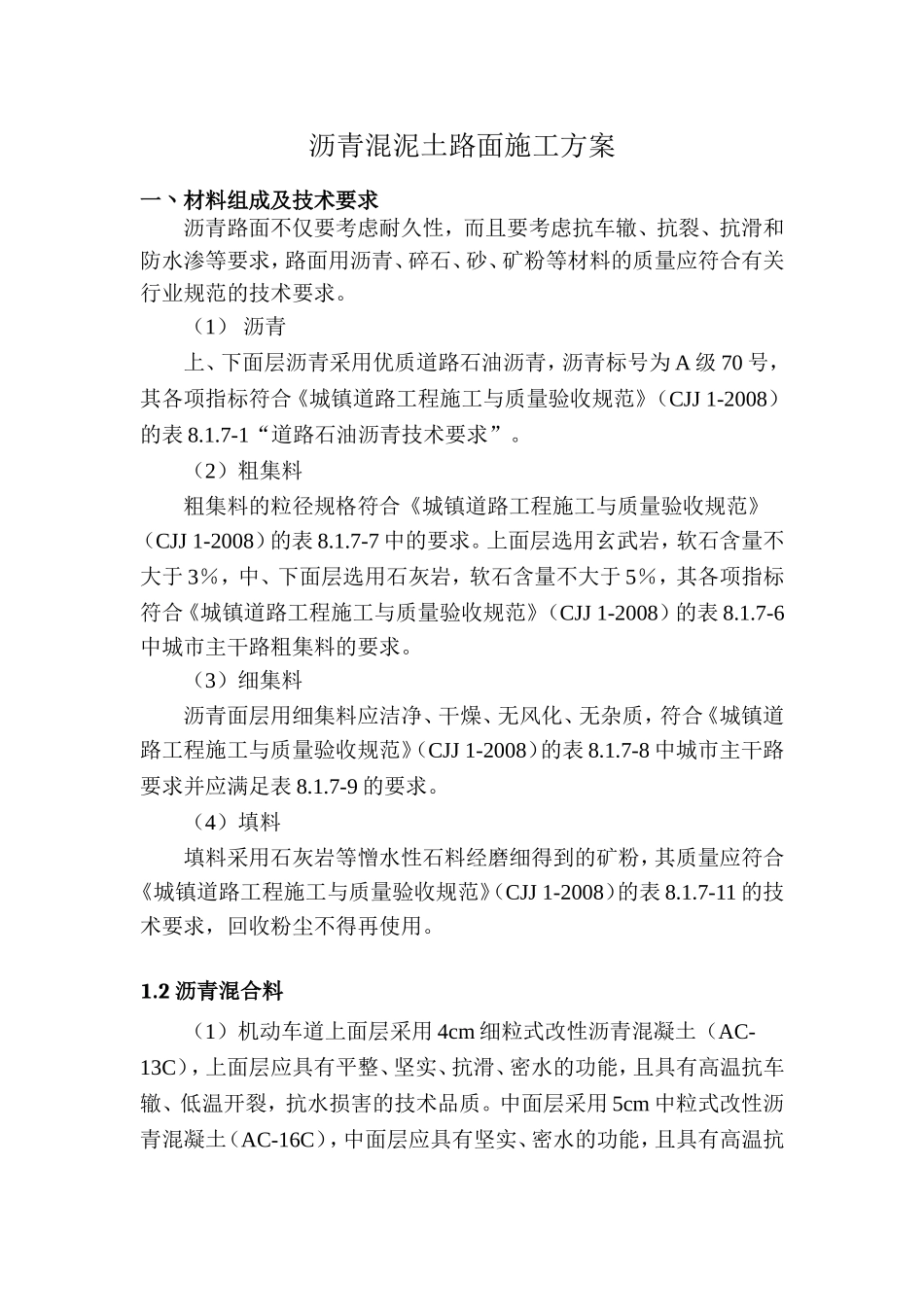

沥青混泥土路面施工方案一丶材料组成及技术要求沥青路面不仅要考虑耐久性，而且要考虑抗车辙、抗裂、抗滑和防水渗等要求，路面用沥青、碎石、砂、矿粉等材料的质量应符合有关行业规范的技术要求。（1）沥青上、下面层沥青采用优质道路石油沥青，沥青标号为A级70号，其各项指标符合《城镇道路工程施工与质量验收规范》（CJJ1-2008）的表8.1.7-1“道路石油沥青技术要求”。（2）粗集料粗集料的粒径规格符合《城镇道路工程施工与质量验收规范》（CJJ1-2008）的表8.1.7-7中的要求。上面层选用玄武岩，软石含量不大于3％，中、下面层选用石灰岩，软石含量不大于5％，其各项指标符合《城镇道路工程施工与质量验收规范》（CJJ1-2008）的表8.1.7-6中城市主干路粗集料的要求。（3）细集料沥青面层用细集料应洁净、干燥、无风化、无杂质，符合《城镇道路工程施工与质量验收规范》（CJJ1-2008）的表8.1.7-8中城市主干路要求并应满足表8.1.7-9的要求。（4）填料填料采用石灰岩等憎水性石料经磨细得到的矿粉，其质量应符合《城镇道路工程施工与质量验收规范》（CJJ1-2008）的表8.1.7-11的技术要求，回收粉尘不得再使用。1.2沥青混合料（1）机动车道上面层采用4cm细粒式改性沥青混凝土（AC-13C），上面层应具有平整、坚实、抗滑、密水的功能，且具有高温抗车辙、低温开裂，抗水损害的技术品质。中面层采用5cm中粒式改性沥青混凝土（AC-16C），中面层应具有坚实、密水的功能，且具有高温抗车辙、低温开裂，抗水损害的技术品质。下面层采用6cm中粒式沥青混凝土(AC-20C)。下面层应具有高温抗车辙、抗剪切、密实、基本不透水的性能，下面层应同时应具有耐疲劳开裂的性能。非机动车道上面层采用4cm细粒式沥青混凝土（AC-13C），上面层应具有平整、坚实、抗滑、密水的功能，且具有高温抗车辙、低温开裂，抗水损害的技术品质。下面层采用6cm中粒式沥青混凝土(AC-20C)。下面层应具有高温抗车辙、抗剪切、密实、基本不透水的性能，下面层应同时应具有耐疲劳开裂的性能。沥青混合料技术要求应符合《公路沥青路面施工技术规范》（JTGF40-2004）表5.3.3-1中“一级公路”对应的各项要求。（2）沥青面层下面设置沥青封层，下封层采用层铺法表面处置施工，沥青封层选用ES-2型稀浆封层。透层油选用乳化沥青（PC-2）,用量采用1L/m²。（3）沥青层之间施工时应设粘层，粘层沥青采用乳化沥青（PC-3），用量为0.5L/m²。（4）沥青面层压实度应大于96％。1.3路面结构设计本路段路面设计原则为：因地制宜、合理选材、技术先进可靠、经济合理，有利于机械化施工、利于养护。根据本项目的工程特点(交通量、路基条件、平纵面线型)，结合本项目沿线的气候、水文、地质条件及筑路材料等，参考本地区经验，对路面方案进行综合分析。本着因地制宜，合理选材，方便施工，利于养护，本设计车行道采用沥青混凝土路面结构。本项目沥青砼路面的设计年限为15年，路面结构方案如下：上面层：4cm细粒式密级配沥青混凝土(AC-13C)(改性沥青)中面层：5cm厚中粒式密级配沥青混凝土(AC-16C)下面层：6cm厚中粒式密级配沥青混凝土(AC-20C)沥青下封层，透层油各面层之间设置沥青粘层。二、施工准备工作（一）沥青混凝土所用粗细集料、填料以及沥青均应符合合同技术规范要求，并至少在工程开始前一个月将推荐混合料配合比包括：矿料级配、沥青含量、稳定度（包括残留稳定度）、饱和度、流值、马歇尔试件的密度与空隙率等的详细说明，报请监理工程师批准。（二）沥青混合料拌合设备，运输设备以及摊铺设备均应符合合同技术规范要求。（三）路缘石、路沟、检查井和其他结构物的接触面上应均匀地涂上一薄层沥青。（四）要检查两侧路缘石完好情况，位置高程不符要求应纠正，如有扰动或损坏须及时更换，尤其要注意背面夯实情况，保证在摊铺碾压时，不被挤压、移动。（五）施工测量放样：恢复中线：在直线每10m设一钢筋桩，平曲线每5m设一桩，桩的位置在中央隔离带所摊铺结构层的宽度外20cm处。水平测量：对设立好的钢筋桩进行水平测量，并标出摊铺层的设计标高，挂好钢筋，作为摊铺机的自动找平基线。（六）沥青材料的准备，沥青材料应先加热，避免局...
