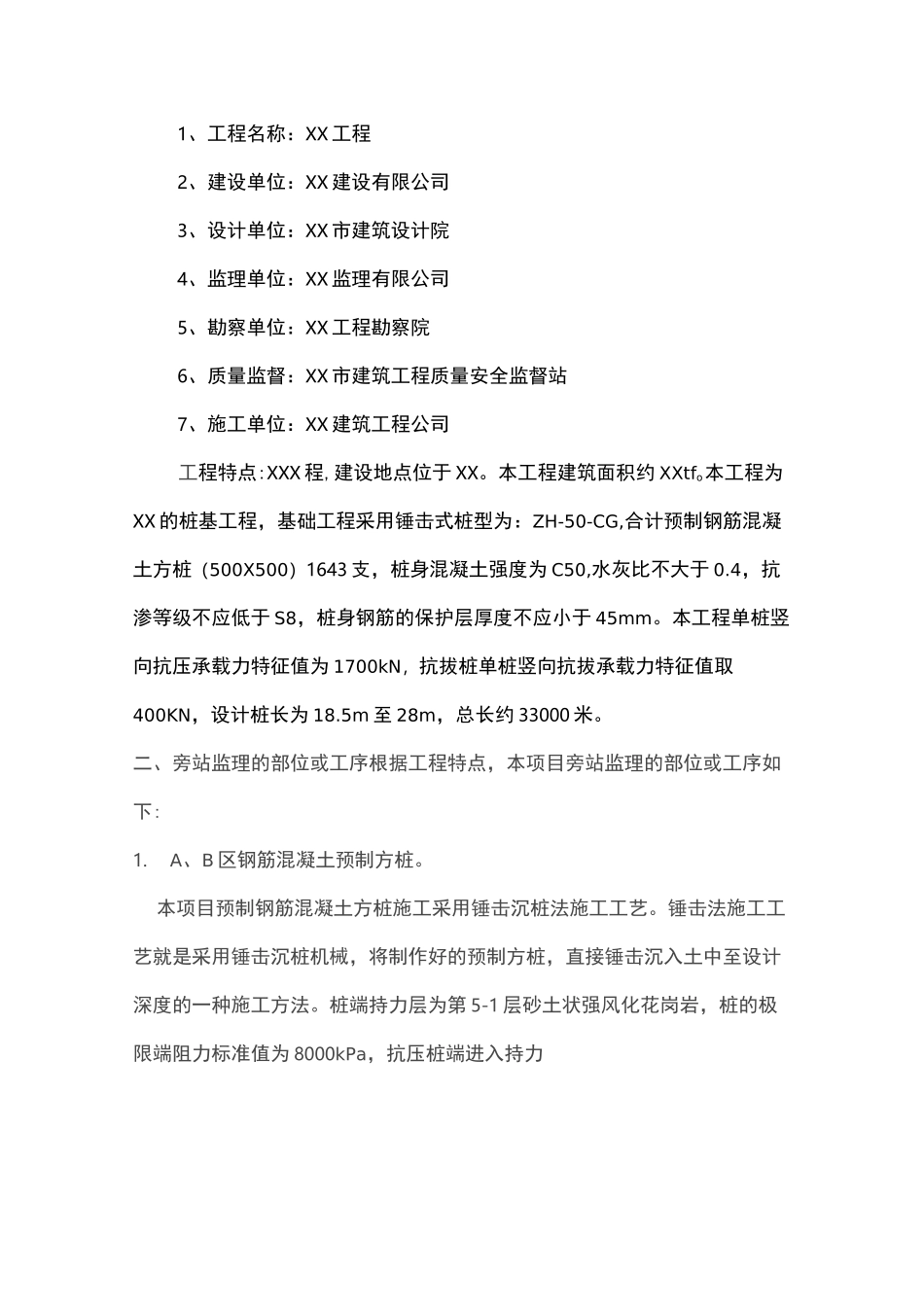

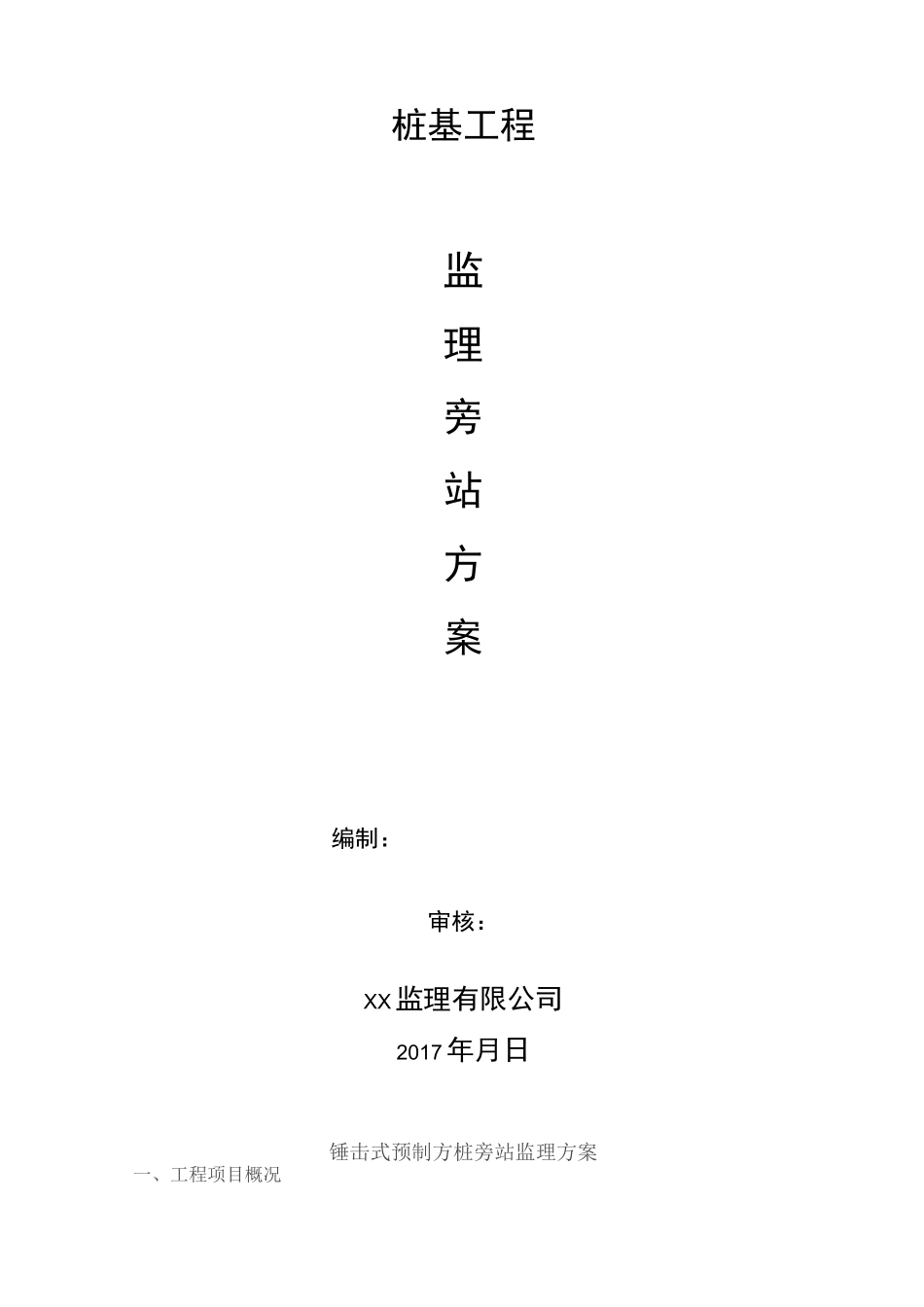

桩基工程监理旁站方案编制：审核：XX监理有限公司2017年月日锤击式预制方桩旁站监理方案一、工程项目概况1、工程名称：XX 工程2、建设单位：XX 建设有限公司3、设计单位：XX 市建筑设计院4、监理单位：XX 监理有限公司5、勘察单位：XX 工程勘察院6、质量监督：XX 市建筑工程质量安全监督站7、施工单位：XX 建筑工程公司工程特点:XXX 程,建设地点位于 XX。本工程建筑面积约 XXtfo本工程为XX 的桩基工程，基础工程采用锤击式桩型为：ZH-50-CG,合计预制钢筋混凝土方桩（500X500）1643 支，桩身混凝土强度为 C50,水灰比不大于 0.4，抗渗等级不应低于 S8，桩身钢筋的保护层厚度不应小于 45mm。本工程单桩竖向抗压承载力特征值为 1700kN，抗拔桩单桩竖向抗拔承载力特征值取400KN，设计桩长为 18.5m 至 28m，总长约 33000 米。二、旁站监理的部位或工序根据工程特点，本项目旁站监理的部位或工序如下:1.A、B 区钢筋混凝土预制方桩。本项目预制钢筋混凝土方桩施工采用锤击沉桩法施工工艺。锤击法施工工艺就是采用锤击沉桩机械，将制作好的预制方桩，直接锤击沉入土中至设计深度的一种施工方法。桩端持力层为第 5-1 层砂土状强风化花岗岩，桩的极限端阻力标准值为 8000kPa，抗压桩端进入持力层的深度不应少于 lm,抗拔桩端进入持力层深度不应少于 1.5m。施工工序流程图如下：(1)测量放线测放的桩位经测量监理复测无误后方可进行沉桩,并且每天施工前要检查即将施打的桩位与邻桩之间的尺寸是否正确。为便于送桩高度控制设一定数量的水准点。(2)喂桩喂桩时桩吊点应在桩机 3 米以内的距离斜吊，桩锤应放在最低位置，不得同时起桩起锤作业，提升时要防止桩头撞坏桩机和钢丝绳，打完一根桩或下班时要将桩锤放在地面垫木上，起落架升至比桩锤高 1 米的位置。(3)底桩就位、对中、调直底桩就位前，在桩身划出以米为单位的长度标志，并按从下至上的顺序标明桩的长度，以便观察桩的入土深度及每米沉桩锤击数。用单点吊将方桩吊直，先将方桩顶部插入桩锤下面的桩帽套内，再用人工将方桩桩尖在白灰圈内就位。调直，一是要使桩身垂直，二是要使桩身、桩帽、桩锤的中心线重合。用 2 台 J6 经纬仪在 10m 外成正交方向观察方桩的桩身和打桩架导杆的垂直度，另外，打桩机配备一把水准尺，随时测量桩身垂直度。(4)锤击沉桩根据不同的桩长，挑选与之相匹配的桩锤，垫好桩垫，桩垫采用纸板、麻袋或者木砧，厚度不小于 100mm。桩帽或送桩器...
