1600KVA及以上油浸变压器安装(分项工程质量验收表)VIP专享

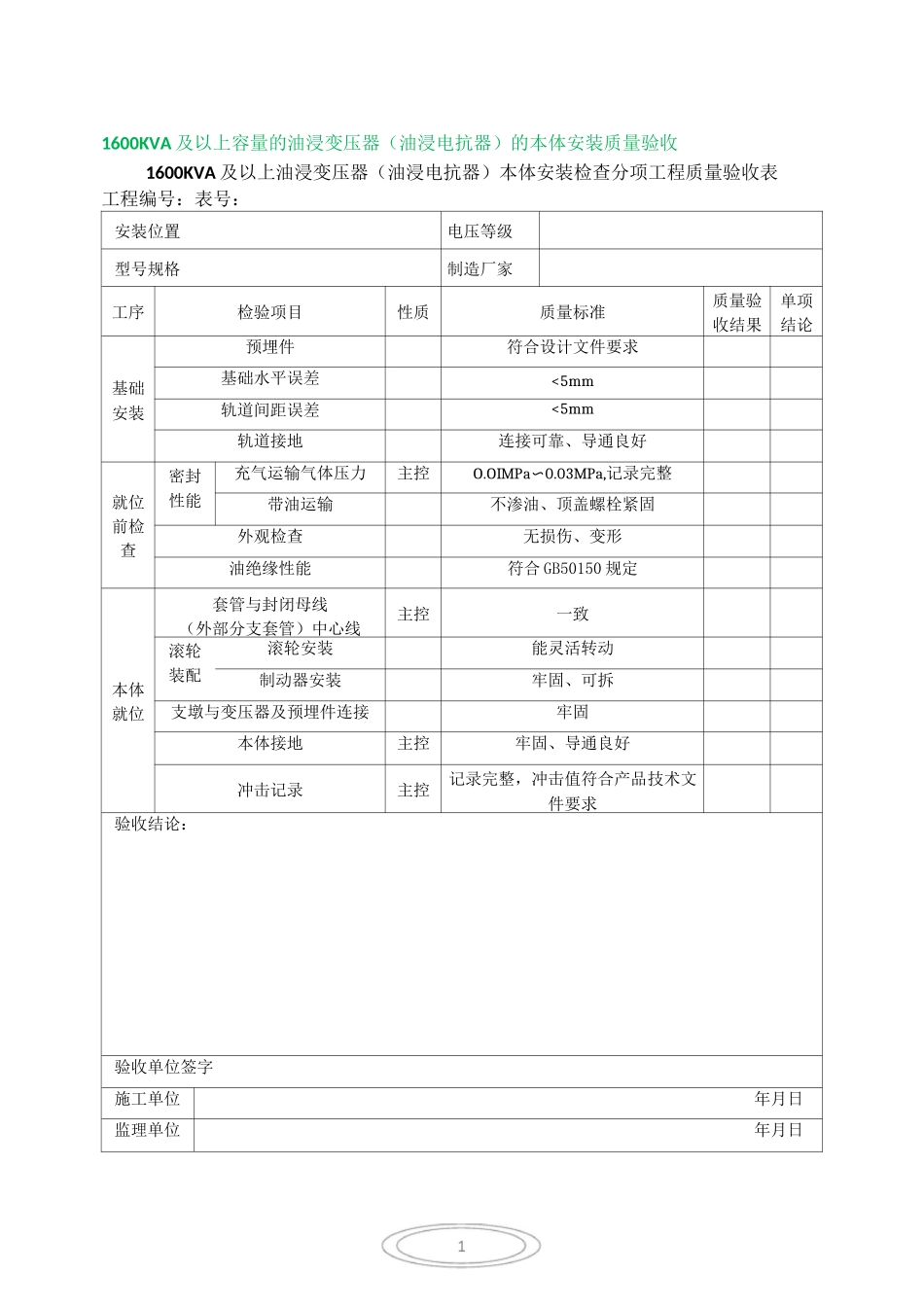

1600KVA 及以上容量的油浸变压器（油浸电抗器）的本体安装质量验收1600KVA 及以上油浸变压器（油浸电抗器）本体安装检查分项工程质量验收表工程编号：表号：安装位置电压等级型号规格制造厂家工序检验项目性质质量标准质量验收结果单项结论基础安装预埋件符合设计文件要求基础水平误差<5mm轨道间距误差<5mm轨道接地连接可靠、导通良好就位前检查密封性能充气运输气体压力主控O.OIMPa〜0.03MPa,记录完整带油运输不渗油、顶盖螺栓紧固外观检查无损伤、变形油绝缘性能符合 GB50150 规定本体就位套管与封闭母线（外部分支套管）中心线主控一致滚轮装配滚轮安装能灵活转动制动器安装牢固、可拆支墩与变压器及预埋件连接牢固本体接地主控牢固、导通良好冲击记录主控记录完整，冲击值符合产品技术文件要求验收结论：验收单位签字施工单位年月日监理单位年月日rggr 中国能建东北电力第三工程有限公司ChinaEnergyEngineeringGroupNortheastNo3ElectricPowerConctructionCo.,Ltd.标准化电力工程工程编号：表号安装位置电压等级型号规格制造厂家工序检验项目性质质量标准质量验收结果单项结论器身器身各部件主控无移动各部件外观主控无损坏、变形油箱顶部定位装置无损坏、变形临时支撑件完整、无损坏、无变形各部位绑扎措施齐全、紧固绝缘螺栓及垫块主控齐全、无损坏，且放松措施可靠绕组及引出线绝缘层主控完整、包缠牢固紧密铁芯及夹件铁芯及夹件接地主控一点接地，且牢固可靠，导通良好铁芯及夹件绝缘主控符合产品技术文件要求绕组裸导体外观无毛刺、尖角、断股、断片、扭弯焊接满焊、无脱焊高压应力锥完好油路（有围屏者除外）无异物，畅通均压屏蔽罩完好、无损伤线圈固定检查主控固定牢固绕组绝缘主控不低于出厂值的 70%调压切换装置无励磁分接开关操作杆长度二相致转动器动作灵活、密封良好有载调压开关传动检查档位指示正确、转到无卡阻分接头位置与指示器指示主控对应、且指示正确油室密封良好其他各部件清理主控无杂物、污迹、屑末阀门动作开闭灵活、指示正确工作环境器身暴露在空气中的时间符合 GB50148 规定验收结论：验收单位签字施工单位年月日监理单位年月日1600KVA 及以上容量油浸变压器（油浸电抗器）附件安装分项工程质量验收表工程编号：表号安装位置电压等级型号规格制造厂家工序检验项目性质质量标准质量验收结果单项结论高中压套管安装套管及电流互感器试验主控合格升高座安装电流互感器接线盒端子牢固、密封防水、无渗漏油放气...
