钢管桩施工技术交底

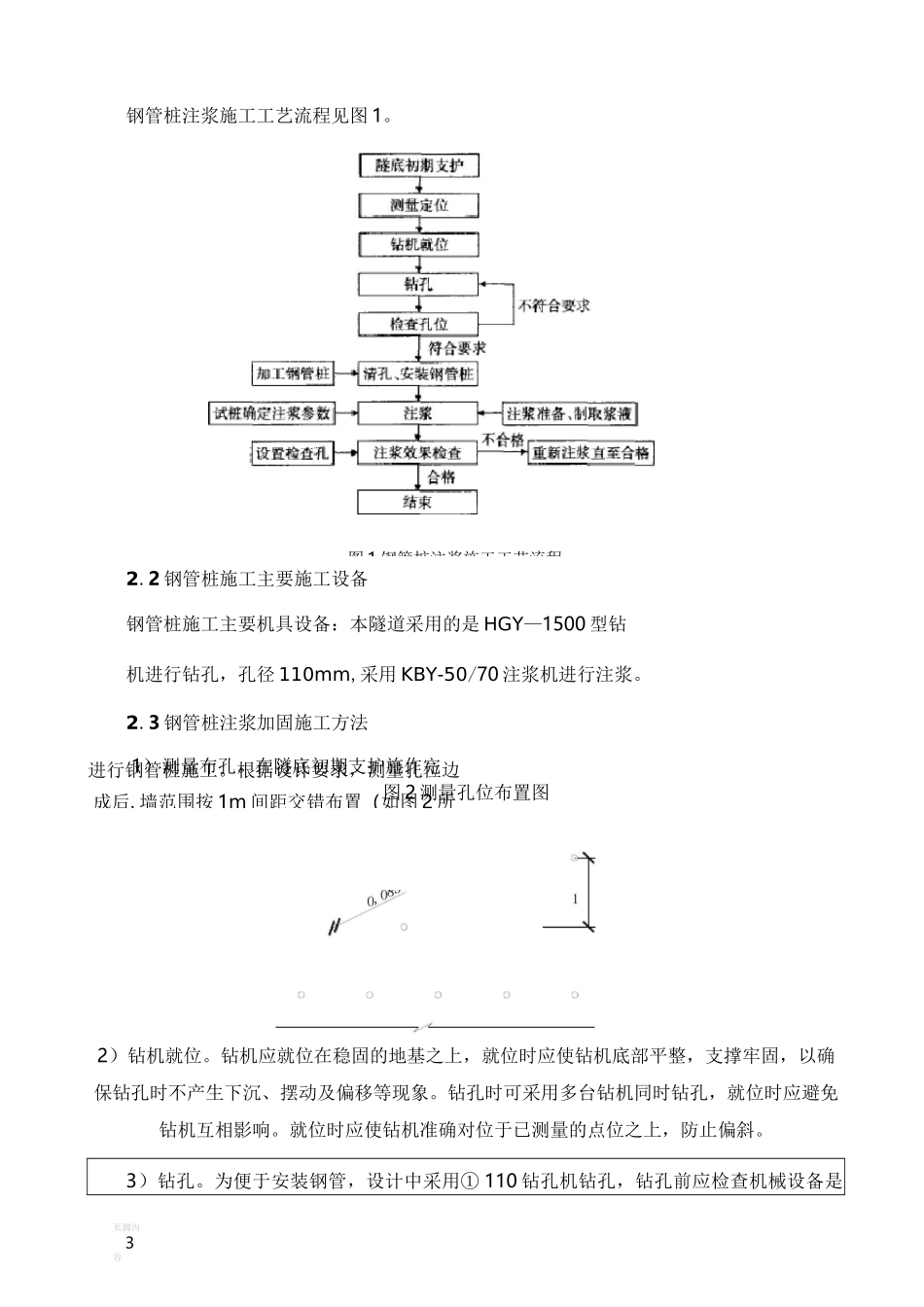

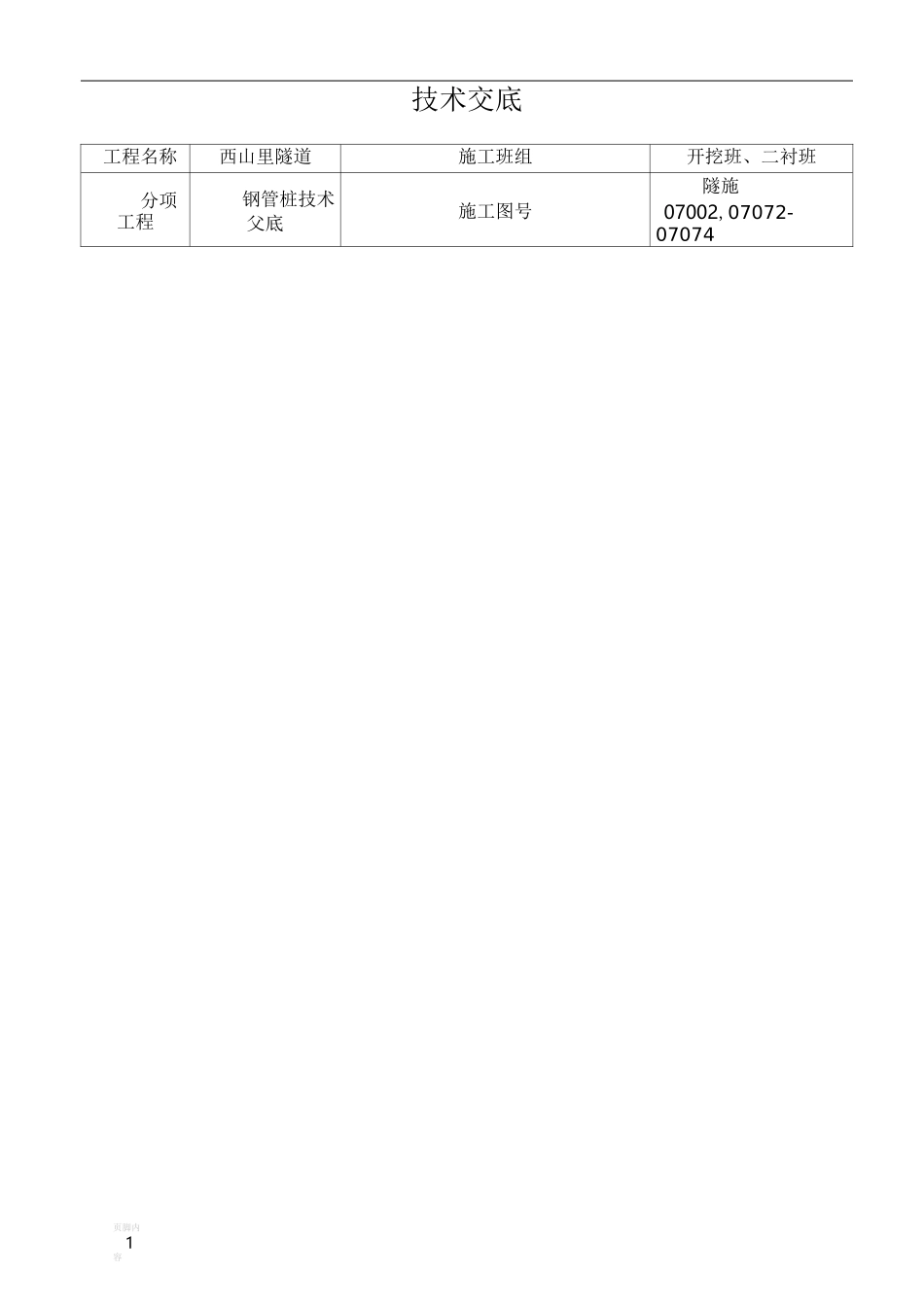

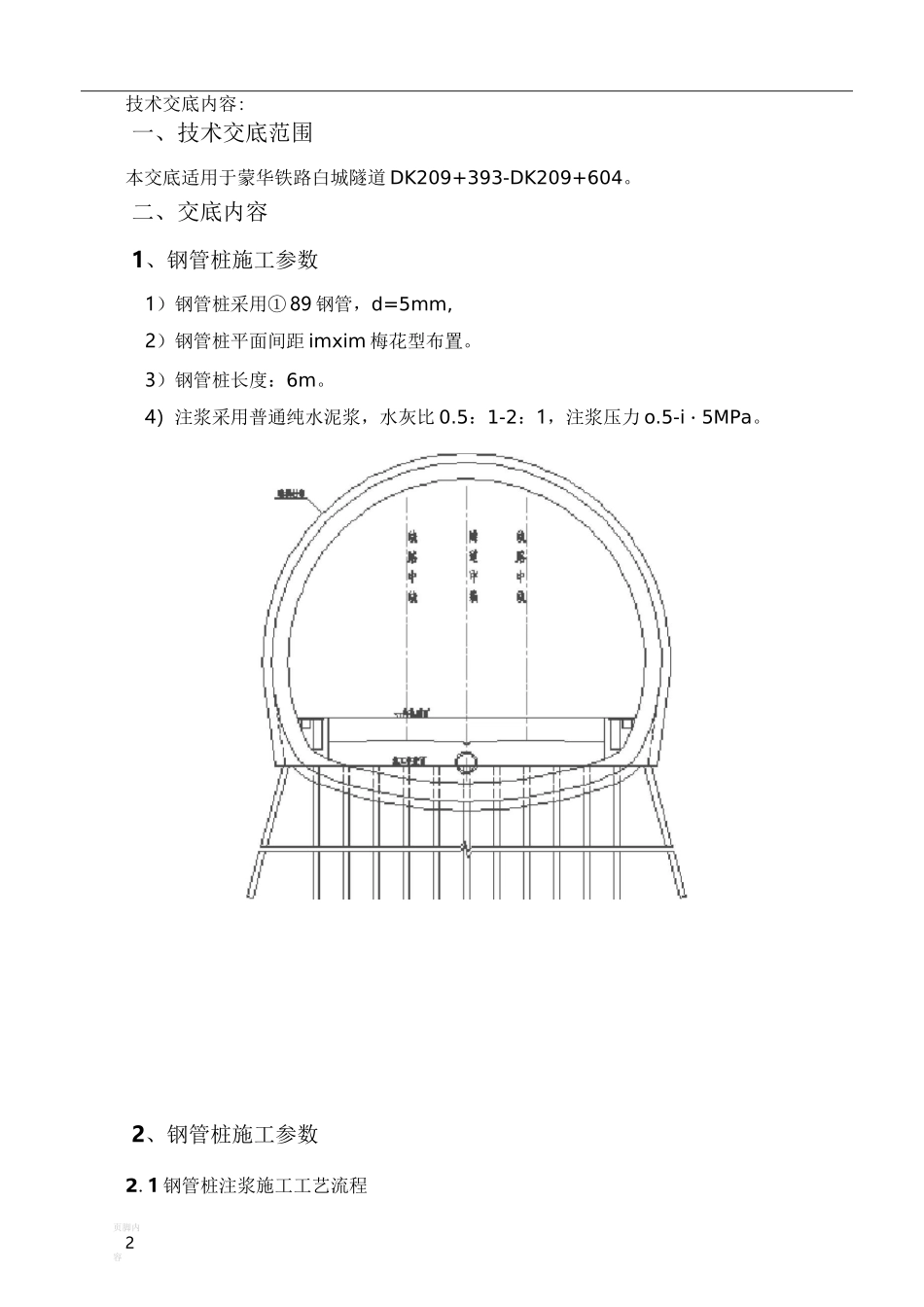

页脚内容 1技术交底工程名称西山里隧道施工班组开挖班、二衬班分项工程钢管桩技术父底施工图号隧施07002,07072-07074页脚内容 2技术交底内容:一、技术交底范围本交底适用于蒙华铁路白城隧道 DK209+393-DK209+604。二、交底内容1、钢管桩施工参数1）钢管桩采用① 89 钢管，d=5mm,2）钢管桩平面间距 imxim 梅花型布置。3）钢管桩长度：6m。4）注浆采用普通纯水泥浆，水灰比 0.5：1-2：1，注浆压力 o.5-i・5MPa。2、钢管桩施工参数2.1 钢管桩注浆施工工艺流程1）测量布孔。在隧底初期支护施作完成后,墙范围按 1m 间距交错布置（如图 2 所页脚内容 3钢管桩注浆施工工艺流程见图 1。2.2 钢管桩施工主要施工设备钢管桩施工主要机具设备：本隧道采用的是 HGY—1500 型钻机进行钻孔，孔径 110mm,采用 KBY-50/70 注浆机进行注浆。2.3 钢管桩注浆加固施工方法进行钢管桩施工。根据设计要求，测量孔位边图 2 测量孔位布置图2）钻机就位。钻机应就位在稳固的地基之上，就位时应使钻机底部平整，支撑牢固，以确保钻孔时不产生下沉、摆动及偏移等现象。钻孔时可采用多台钻机同时钻孔，就位时应避免钻机互相影响。就位时应使钻机准确对位于已测量的点位之上，防止偏斜。3）钻孔。为便于安装钢管，设计中采用① 110 钻孔机钻孔，钻孔前应检查机械设备是图 1 钢管桩注浆施工工艺流程页脚内容 4否正常。开钻时，可低速低压，待钻进一定深度时，可根据地质情况调整钻速。钻进时钻孔速度要均匀，特别是遇到加泥、加砂及破碎岩层后，要特别注意钻进速度，以防止卡钻。当遇到初期支护钢架、钢筋难以钻进时，应改用特制的合金钻头进行切割（隧底初期支护前应尽量提前预留钢管桩孔位，以便于后期施工）。当个别地方底部遇到孤石等难以钻进时，可使钻杆适当偏斜 1〜3°。来调整钻孔方向。钻孔过程中应检查钻孔的垂直度，并及时进行纠偏。钻孔过程中应及时作好记录，根据孔口岩屑判断基底地质情况，以用来指导施工。4）清孔。当检查孔位、孔深及垂直度符合要求后，进行清孔，清孔采用高压风从孔底向孔口清理钻渣。5）安装钢管桩钢管。钢管桩钢管采用① 89（d=5mm）无缝钢管加工而成，钢管前端为尖形,尾端 50cm 设止浆段。钢管壁一周设四排注浆孔，孔径 8〜iomm，孑 L 间距 10〜20cm,呈梅花形布置，前端加工成锥形，便于钢管的安装。6）注浆。注浆采用普通纯水泥浆，水灰比 0.5：1-2：1。注浆前先检查管路和机械设备状况,确认正常后做...
