桥墩施工方案

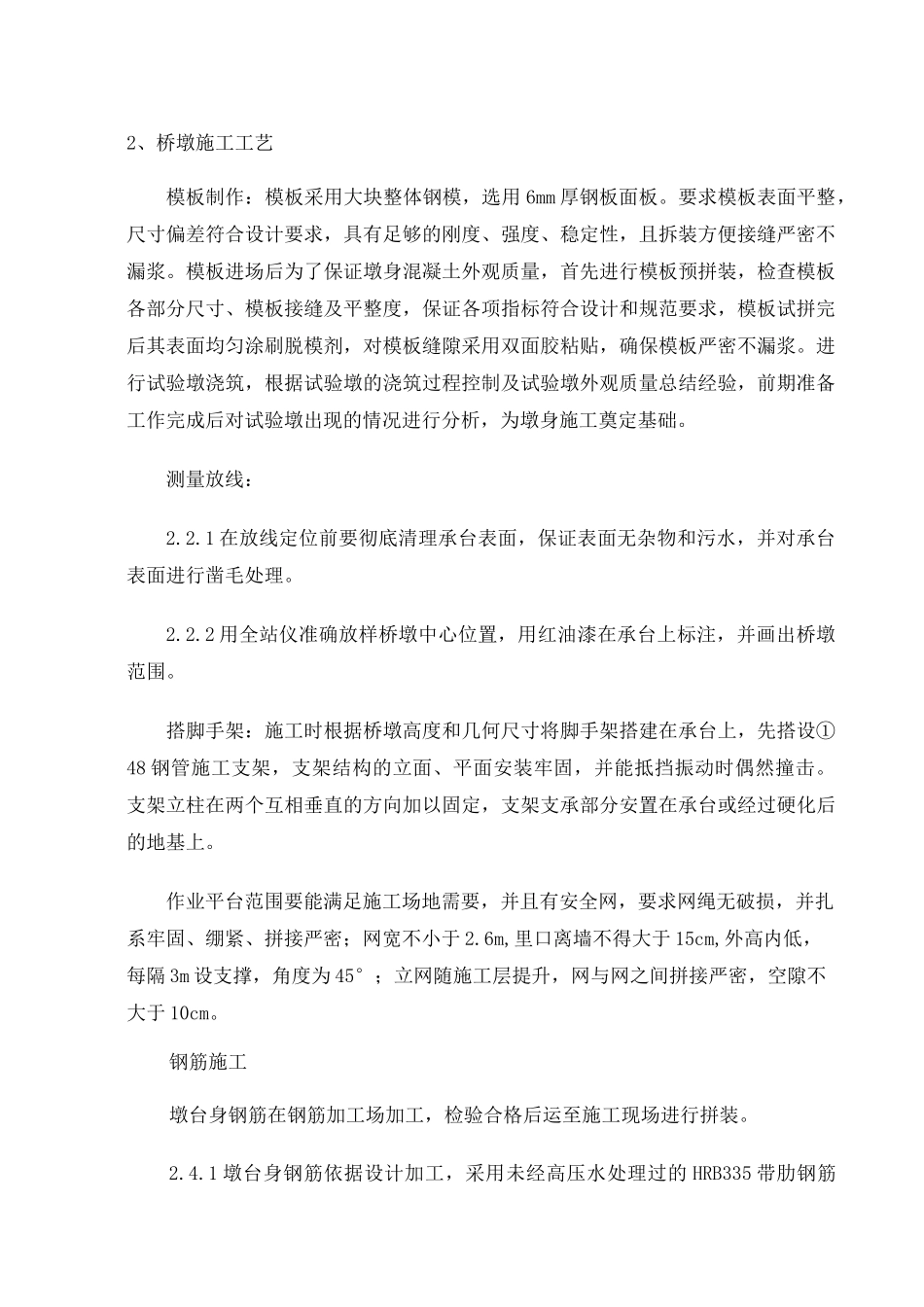

桥墩施工作业指导书1、工程简介：东荆河特大桥全长 576 孔 18.905 公里，共计 575 个桥墩，桥墩高度由3.25m 至 12.85m，平均高度 7.5m。西荆河特大桥全长 105 孔 3.4 公里，共计 104 个桥墩，桥墩高度由 3.75m 至 11.25m，平均高度 6.4m。桥基础采用灌注桩、承台，上部为桥墩。其中东荆河特大桥第四项目部完成前 149 个，第五项目部完成后 427 个墩台和西荆河特大桥桥墩施工根据墩柱的高度不同施工方法也不同，10m 以下全部采用大块钢模板一次整体浇注成型，大于 10m 墩采用分两次浇注成型。桥墩浇筑完成后先带模浇水养生，拆模后覆盖塑料膜养生。实体桥墩施工工艺流程见图 1。图 1 实体桥墩施工工艺流程图2、桥墩施工工艺模板制作：模板采用大块整体钢模，选用 6mm 厚钢板面板。要求模板表面平整，尺寸偏差符合设计要求，具有足够的刚度、强度、稳定性，且拆装方便接缝严密不漏浆。模板进场后为了保证墩身混凝土外观质量，首先进行模板预拼装，检查模板各部分尺寸、模板接缝及平整度，保证各项指标符合设计和规范要求，模板试拼完后其表面均匀涂刷脱模剂，对模板缝隙采用双面胶粘贴，确保模板严密不漏浆。进行试验墩浇筑，根据试验墩的浇筑过程控制及试验墩外观质量总结经验，前期准备工作完成后对试验墩出现的情况进行分析，为墩身施工奠定基础。测量放线：2.2.1 在放线定位前要彻底清理承台表面，保证表面无杂物和污水，并对承台表面进行凿毛处理。2.2.2 用全站仪准确放样桥墩中心位置，用红油漆在承台上标注，并画出桥墩范围。搭脚手架：施工时根据桥墩高度和几何尺寸将脚手架搭建在承台上，先搭设①48 钢管施工支架，支架结构的立面、平面安装牢固，并能抵挡振动时偶然撞击。支架立柱在两个互相垂直的方向加以固定，支架支承部分安置在承台或经过硬化后的地基上。作业平台范围要能满足施工场地需要，并且有安全网，要求网绳无破损，并扎系牢固、绷紧、拼接严密；网宽不小于 2.6m,里口离墙不得大于 15cm,外高内低，每隔 3m 设支撑，角度为 45°；立网随施工层提升，网与网之间拼接严密，空隙不大于 10cm。钢筋施工墩台身钢筋在钢筋加工场加工，检验合格后运至施工现场进行拼装。2.4.1 墩台身钢筋依据设计加工，采用未经高压水处理过的 HRB335 带肋钢筋和 Q235 光圆钢筋，经进场检验合格方可投入使用。2.4.2 从事钢筋加工及焊接的操作人员必须经考试合格，持证上岗。钢筋正式焊接前，应进行现场...
