总变给排水及采暖施工方案

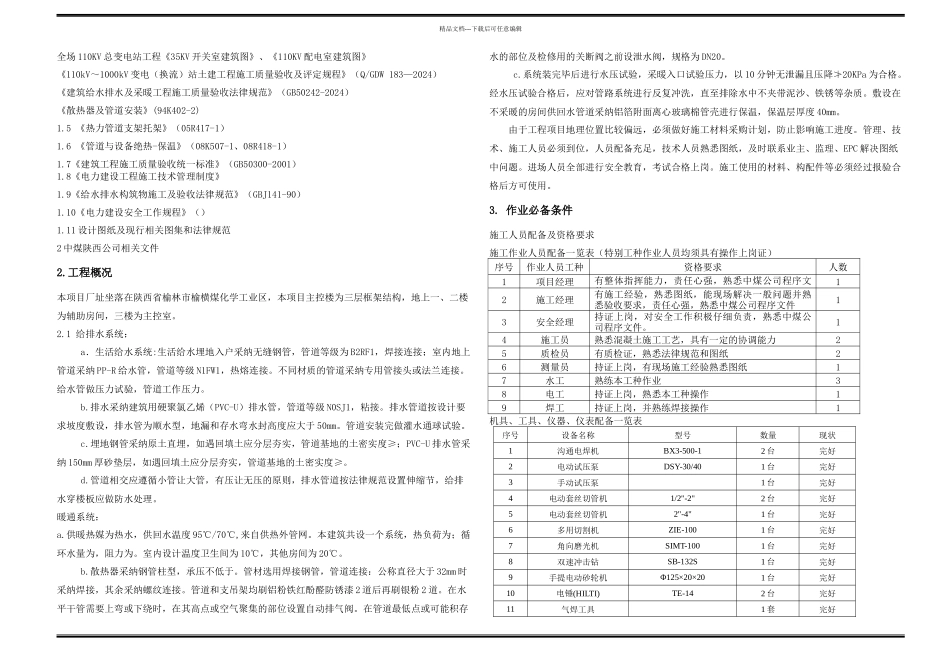

精品文档---下载后可任意编辑全场 110KV 总变电站工程《35KV 开关室建筑图》、《110KV 配电室建筑图》《110kV～1000kV 变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW 183—2024）《建筑给水排水及采暖工程施工质量验收法律规范》（GB50242-2024）《散热器及管道安装》(94K402-2)1.5 《热力管道支架托架》（05R417-1）1.6 《管道与设备绝热-保温》（08K507-1、08R418-1）1.7《建筑工程施工质量验收统一标准》（GB50300-2001）1.8《电力建设工程施工技术管理制度》1.9《给水排水构筑物施工及验收法律规范》（GBJ141-90）1.10《电力建设安全工作规程》（）1.11 设计图纸及现行相关图集和法律规范2 中煤陕西公司相关文件2.工程概况本项目厂址坐落在陕西省榆林市榆横煤化学工业区，本项目主控楼为三层框架结构，地上一、二楼为辅助房间，三楼为主控室。2.1 给排水系统：a．生活给水系统:生活给水埋地入户采纳无缝钢管，管道等级为 B2RF1，焊接连接；室内地上管道采纳 PP-R 给水管，管道等级 N1FW1，热熔连接。不同材质的管道采纳专用管接头或法兰连接。给水管做压力试验，管道工作压力。b.排水采纳建筑用硬聚氯乙烯（PVC-U）排水管，管道等级 N0SJ1，粘接。排水管道按设计要求坡度敷设，排水管为顺水型，地漏和存水弯水封高度应大于 50mm。管道安装完做灌水通球试验。c.埋地钢管采纳原土直埋，如遇回填土应分层夯实，管道基地的土密实度≥；PVC-U 排水管采纳 150mm 厚砂垫层，如遇回填土应分层夯实，管道基地的土密实度≥。d.管道相交应遵循小管让大管，有压让无压的原则，排水管道按法律规范设置伸缩节，给排水穿楼板应做防水处理。暖通系统：a.供暖热媒为热水，供回水温度 95℃/70℃,来自供热外管网。本建筑共设一个系统，热负荷为；循环水量为，阻力为。室内设计温度卫生间为 10℃，其他房间为 20℃。b.散热器采纳钢管柱型，承压不低于。管材选用焊接钢管，管道连接：公称直径大于 32mm 时采纳焊接，其余采纳螺纹连接。管道和支吊架均刷铝粉铁红酚醛防锈漆 2 道后再刷银粉 2 道。在水平干管需要上弯或下绕时，在其高点或空气聚集的部位设置自动排气阀。在管道最低点或可能积存水的部位及检修用的关断阀之前设泄水阀，规格为 DN20。c.系统装完毕后进行水压试验，采暖入口试验压力，以 10 分钟无泄漏且压降≯20KPa 为合格。经水压试验合格后，应对管路系统进行反复冲洗，直至排除水中不夹带泥沙、铁锈等杂...
