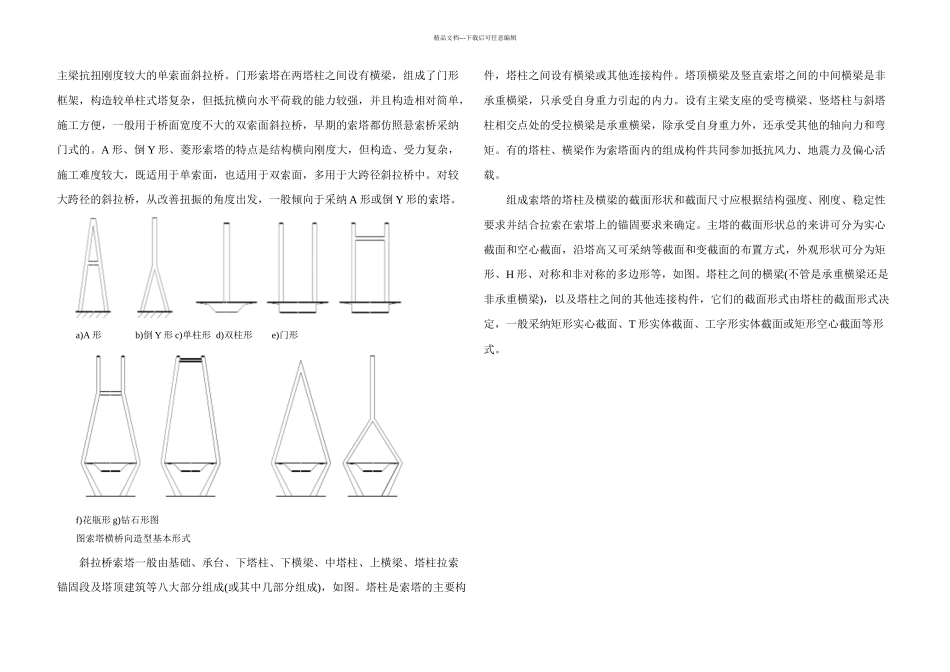

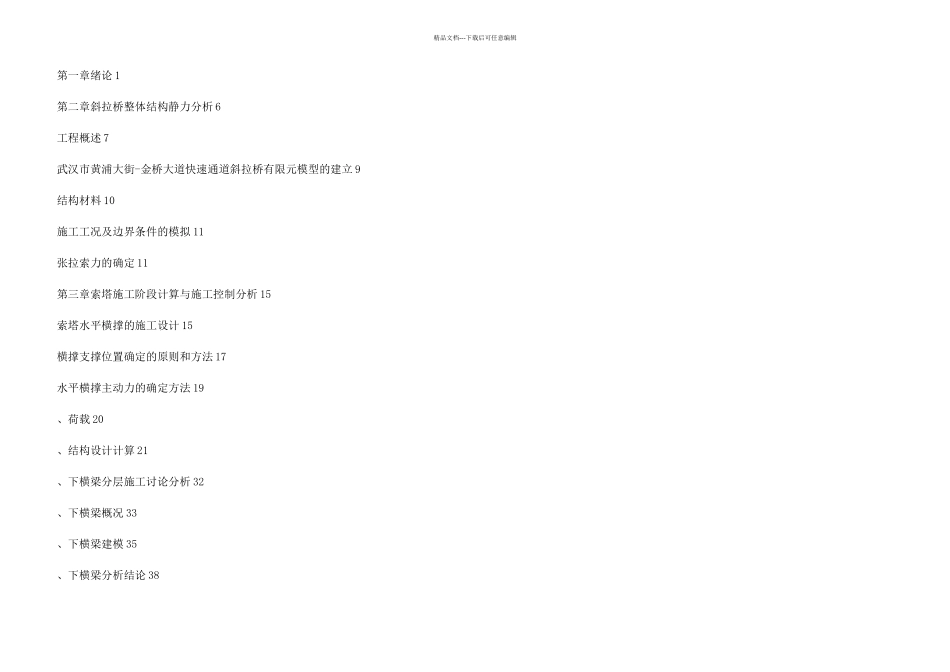

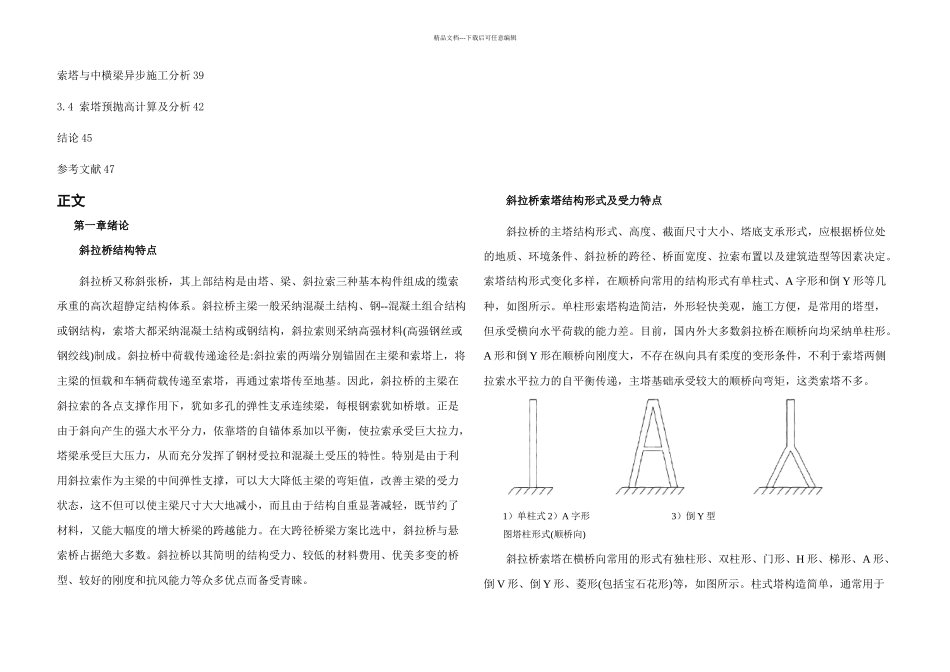

精品文档---下载后可任意编辑第一章绪论 1第二章斜拉桥整体结构静力分析 6工程概述 7武汉市黄浦大街-金桥大道快速通道斜拉桥有限元模型的建立 9结构材料 10施工工况及边界条件的模拟 11张拉索力的确定 11第三章索塔施工阶段计算与施工控制分析 15索塔水平横撑的施工设计 15横撑支撑位置确定的原则和方法 17水平横撑主动力的确定方法 19、荷载 20、结构设计计算 21、下横梁分层施工讨论分析 32、下横梁概况 33、下横梁建模 35、下横梁分析结论 38精品文档---下载后可任意编辑索塔与中横梁异步施工分析 393.4 索塔预抛高计算及分析 42结论 45参考文献 47正文第一章绪论斜拉桥结构特点斜拉桥又称斜张桥，其上部结构是由塔、梁、斜拉索三种基本构件组成的缆索承重的高次超静定结构体系。斜拉桥主梁一般采纳混凝土结构、钢--混凝土组合结构或钢结构，索塔大都采纳混凝土结构或钢结构，斜拉索则采纳高强材料(高强钢丝或钢绞线)制成。斜拉桥中荷载传递途径是:斜拉索的两端分别锚固在主梁和索塔上，将主梁的恒载和车辆荷载传递至索塔，再通过索塔传至地基。因此，斜拉桥的主梁在斜拉索的各点支撑作用下，犹如多孔的弹性支承连续梁，每根钢索犹如桥墩。正是由于斜向产生的强大水平分力，依靠塔的自锚体系加以平衡，使拉索承受巨大拉力，塔梁承受巨大压力，从而充分发挥了钢材受拉和混凝土受压的特性。特别是由于利用斜拉索作为主梁的中间弹性支撑，可以大大降低主梁的弯矩值，改善主梁的受力状态，这不但可以使主梁尺寸大大地减小，而且由于结构自重显著减轻，既节约了材料，又能大幅度的增大桥梁的跨越能力。在大跨径桥梁方案比选中，斜拉桥与悬索桥占据绝大多数。斜拉桥以其简明的结构受力、较低的材料费用、优美多变的桥型、较好的刚度和抗风能力等众多优点而备受青睐。斜拉桥索塔结构形式及受力特点斜拉桥的主塔结构形式、高度、截面尺寸大小、塔底支承形式，应根据桥位处的地质、环境条件、斜拉桥的跨径、桥面宽度、拉索布置以及建筑造型等因素决定。索塔结构形式变化多样，在顺桥向常用的结构形式有单柱式、A 字形和倒 Y 形等几种，如图所示。单柱形索塔构造简洁，外形轻快美观，施工方便，是常用的塔型，但承受横向水平荷载的能力差。目前，国内外大多数斜拉桥在顺桥向均采纳单柱形。A 形和倒 Y 形在顺桥向刚度大，不存在纵向具有柔度的变形条件，不利于索塔两侧拉索水平拉力的自平衡传递，主塔基础承受较大的顺桥向弯矩...
