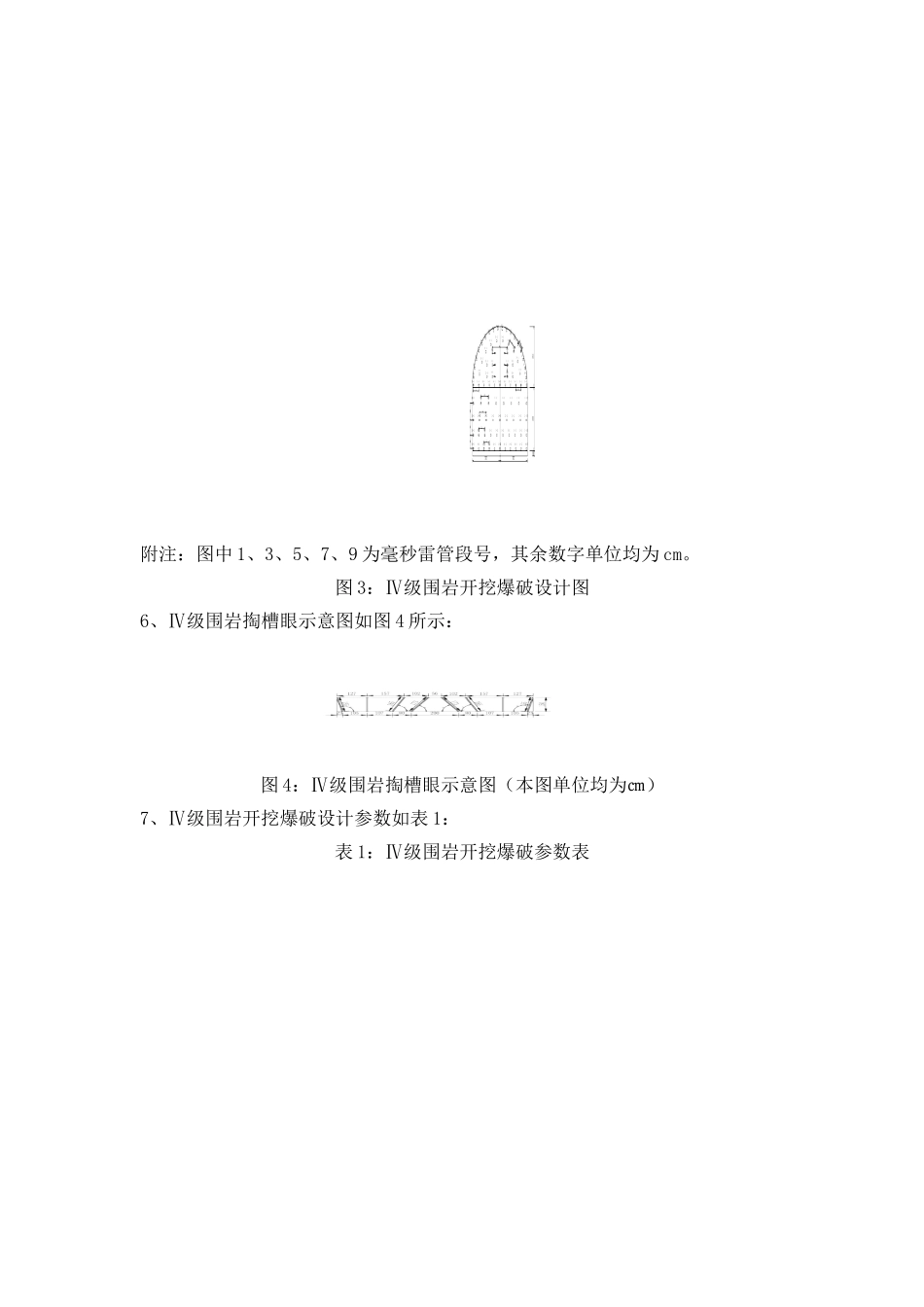

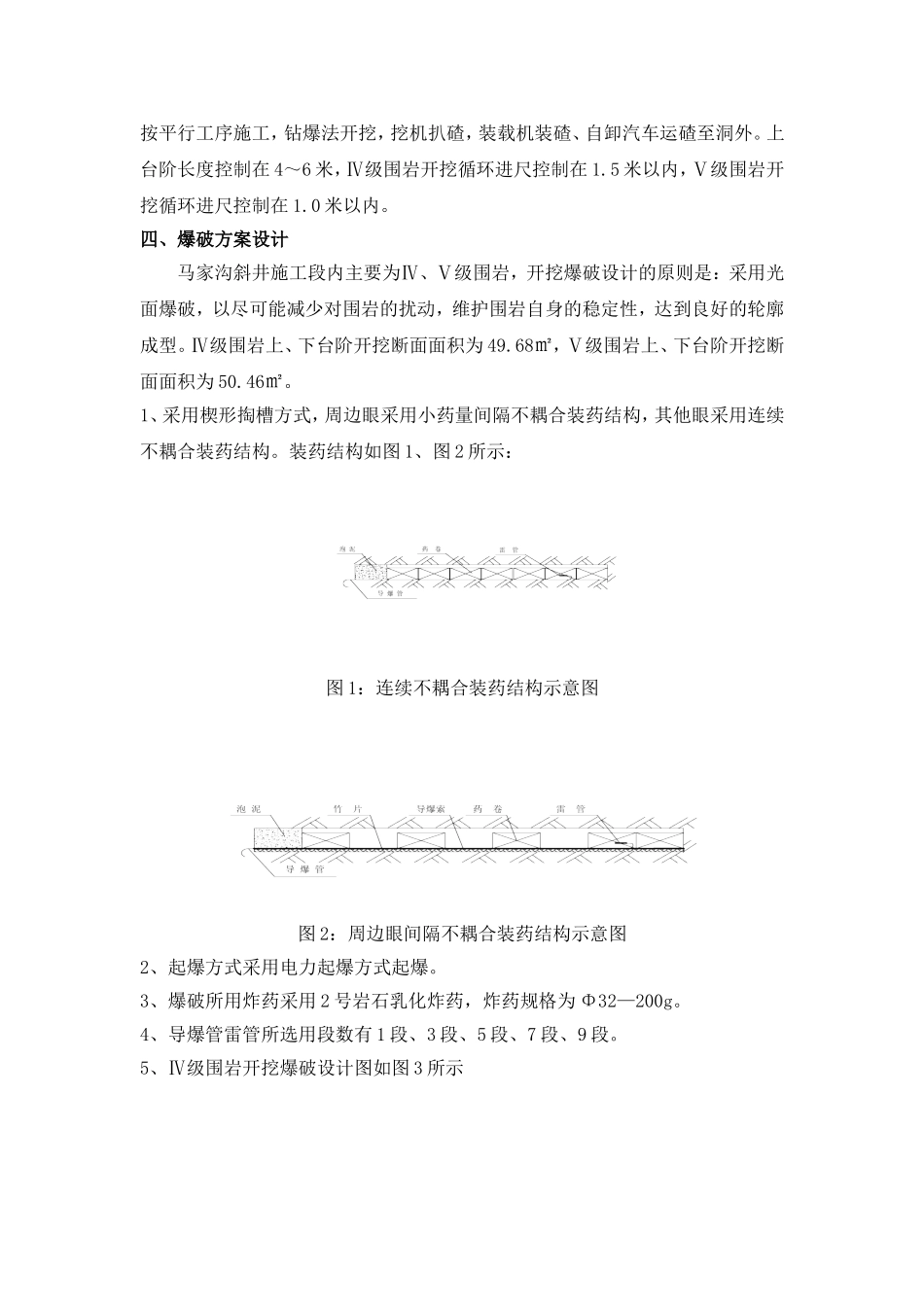

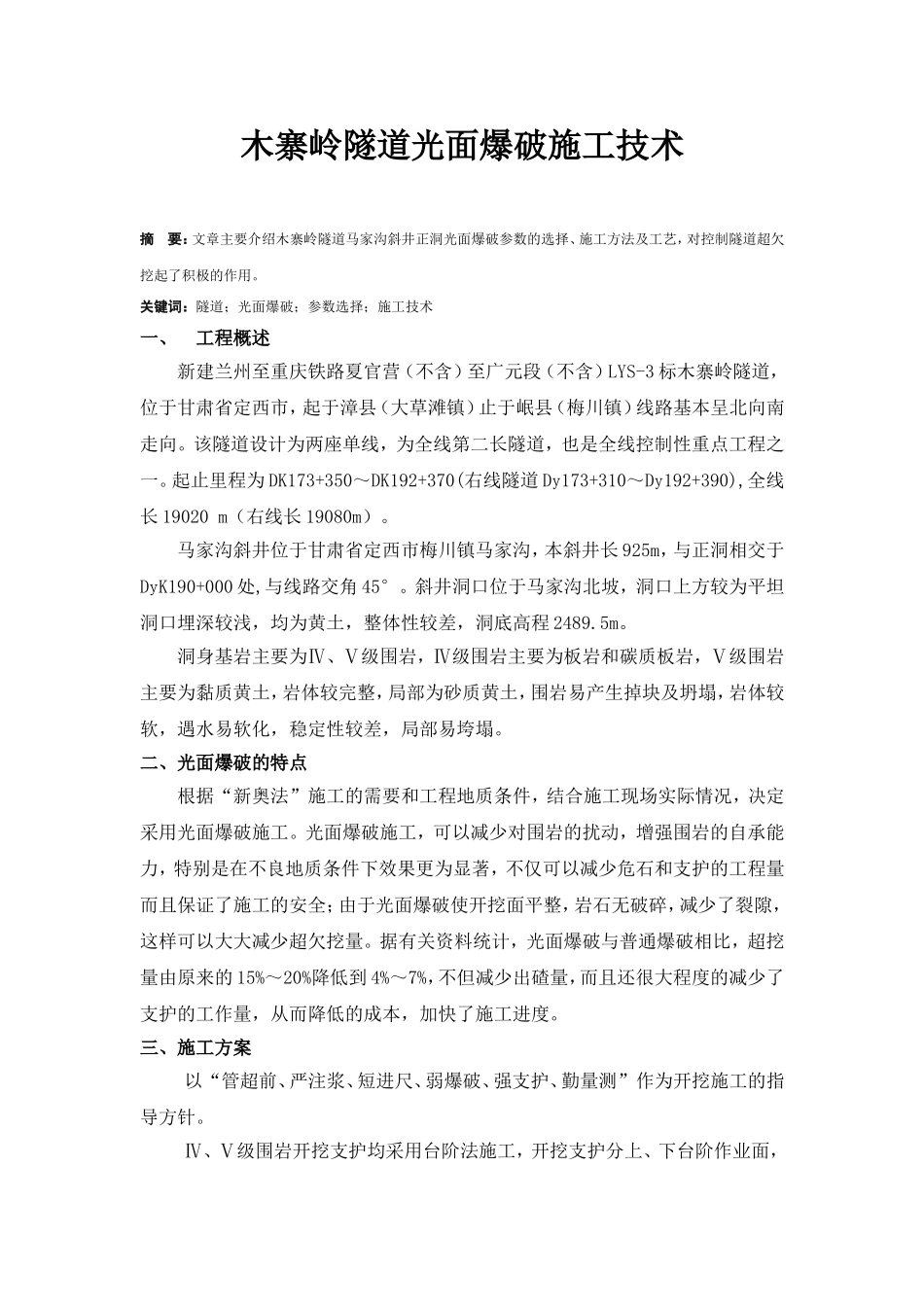

木寨岭隧道光面爆破施工技术摘要:文章主要介绍木寨岭隧道马家沟斜井正洞光面爆破参数的选择、施工方法及工艺,对控制隧道超欠挖起了积极的作用。关键词:隧道;光面爆破;参数选择;施工技术一、工程概述新建兰州至重庆铁路夏官营(不含)至广元段(不含)LYS-3标木寨岭隧道,位于甘肃省定西市,起于漳县(大草滩镇)止于岷县(梅川镇)线路基本呈北向南走向。该隧道设计为两座单线,为全线第二长隧道,也是全线控制性重点工程之一。起止里程为DK173+350~DK192+370(右线隧道Dy173+310~Dy192+390),全线长19020m(右线长19080m)。马家沟斜井位于甘肃省定西市梅川镇马家沟,本斜井长925m,与正洞相交于DyK190+000处,与线路交角45°。斜井洞口位于马家沟北坡,洞口上方较为平坦洞口埋深较浅,均为黄土,整体性较差,洞底高程2489.5m。洞身基岩主要为Ⅳ、Ⅴ级围岩,Ⅳ级围岩主要为板岩和碳质板岩,Ⅴ级围岩主要为黏质黄土,岩体较完整,局部为砂质黄土,围岩易产生掉块及坍塌,岩体较软,遇水易软化,稳定性较差,局部易垮塌。二、光面爆破的特点根据“新奥法”施工的需要和工程地质条件,结合施工现场实际情况,决定采用光面爆破施工。光面爆破施工,可以减少对围岩的扰动,增强围岩的自承能力,特别是在不良地质条件下效果更为显著,不仅可以减少危石和支护的工程量而且保证了施工的安全;由于光面爆破使开挖面平整,岩石无破碎,减少了裂隙,这样可以大大减少超欠挖量。据有关资料统计,光面爆破与普通爆破相比,超挖量由原来的15%~20%降低到4%~7%,不但减少出碴量,而且还很大程度的减少了支护的工作量,从而降低的成本,加快了施工进度。三、施工方案以“管超前、严注浆、短进尺、弱爆破、强支护、勤量测”作为开挖施工的指导方针。Ⅳ、Ⅴ级围岩开挖支护均采用台阶法施工,开挖支护分上、下台阶作业面,按平行工序施工,钻爆法开挖,挖机扒碴,装载机装碴、自卸汽车运碴至洞外。上台阶长度控制在4~6米,Ⅳ级围岩开挖循环进尺控制在1.5米以内,Ⅴ级围岩开挖循环进尺控制在1.0米以内。四、爆破方案设计马家沟斜井施工段内主要为Ⅳ、Ⅴ级围岩,开挖爆破设计的原则是:采用光面爆破,以尽可能减少对围岩的扰动,维护围岩自身的稳定性,达到良好的轮廓成型。Ⅳ级围岩上、下台阶开挖断面面积为49.68㎡,Ⅴ级围岩上、下台阶开挖断面面积为50.46㎡。1、采用楔形掏槽方式,周边眼采用小药量间隔不耦合装药结构,其他眼采用连续不耦合装药结构。装药结构如图1、图2所示:图1:连续不耦合装药结构示意图图2:周边眼间隔不耦合装药结构示意图2、起爆方式采用电力起爆方式起爆。3、爆破所用炸药采用2号岩石乳化炸药,炸药规格为Φ32—200g。4、导爆管雷管所选用段数有1段、3段、5段、7段、9段。5、Ⅳ级围岩开挖爆破设计图如图3所示附注:图中1、3、5、7、9为毫秒雷管段号,其余数字单位均为cm。图3:Ⅳ级围岩开挖爆破设计图6、Ⅳ级围岩掏槽眼示意图如图4所示:图4:Ⅳ级围岩掏槽眼示意图(本图单位均为㎝)7、Ⅳ级围岩开挖爆破设计参数如表1:表1:Ⅳ级围岩开挖爆破参数表8、Ⅴ级围岩开挖爆破设计图如图5所示:附注:图中1、3、5、7、9为毫秒雷管段号,其余数字单位均为cm。图5:Ⅴ级围岩爆破设计图9、Ⅴ级围岩掏槽眼示意图如图6所示:附注:本图单位均为㎝。图6:Ⅴ级围岩掏槽眼示意图10、Ⅴ级围岩开挖爆破设计参数如表2:表2:Ⅴ级围岩开挖爆破参数表五、施工方法及工艺1、钻爆机具材料钻孔采用13台YT—28型凿岩机和3台20m³空压机,人工钻孔,钻孔直径为42mm,一字形合金钢钻头。采用Φ35mm×200mm、2号岩石铵梯炸药。引爆雷管为8号工业纸壳火雷管,炮眼内的起爆传爆,四通管连接,双雷管引爆,掏槽眼采用跳段雷管以利用扩大掏槽效果。2、光面爆破施工工艺(1)放样布眼钻眼前,测量人员用经纬仪和水准仪,准确定出隧道中心线和拱顶面高程;用红油漆画出开挖轮廓线,并标出炮眼位置,其误差不得超过5cm;每次测量放线的同时,要对上次爆破断面进行检查,及时调整爆破参数,以达到最佳爆破效果。(2)、钻眼要求掏槽眼:深度、角度按设计施工,眼口间距误差和眼底间距误差不得大于5cm。...
