杠杆力臂及杠杆动态平衡专题

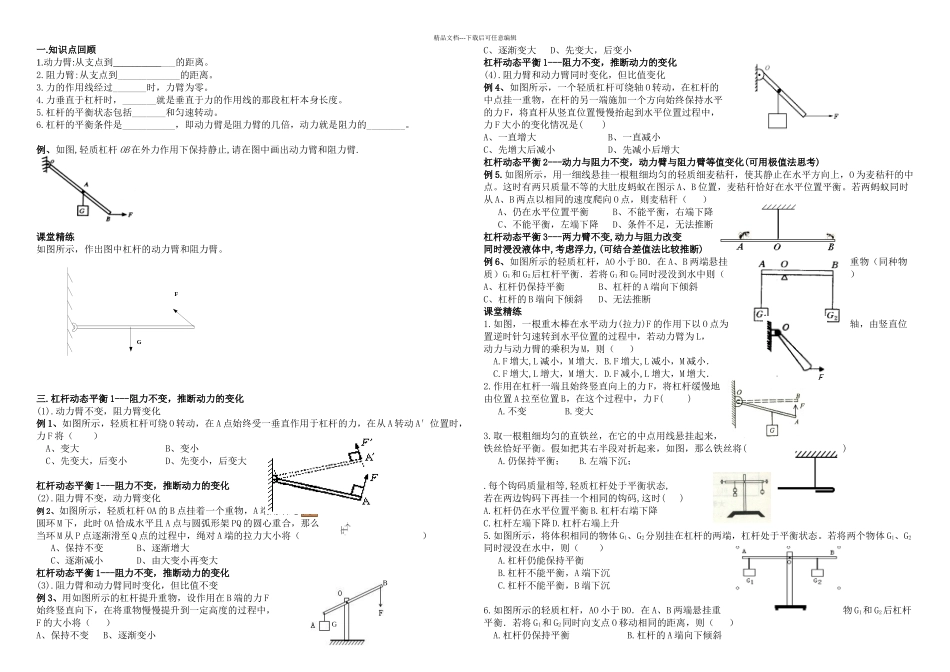

杠杆力臂及杠杆动态平衡专题_第1页
1/2

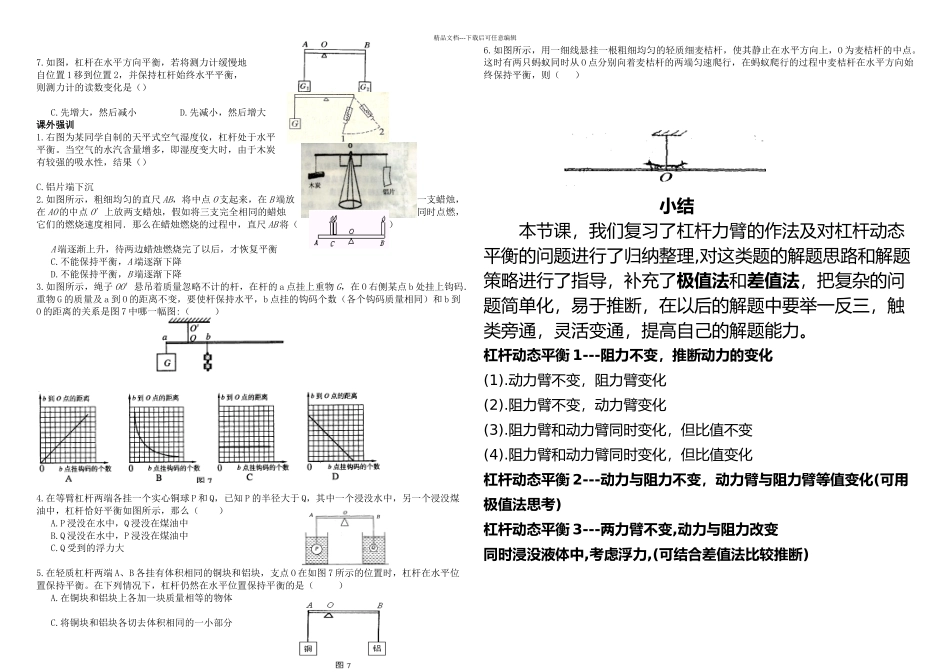

杠杆力臂及杠杆动态平衡专题_第2页
2/2
FGBoPMQA图12B G精品文档---下载后可任意编辑一.知识点回顾1.动力臂:从支点到_____________的距离。2.阻力臂:从支点到_____________的距离。3.力的作用线经过_______时,力臂为零。4.力垂直于杠杆时,_______就是垂直于力的作用线的那段杠杆本身长度。5.杠杆的平衡状态包括_______和匀速转动。6.杠杆的平衡条件是___________,即动力臂是阻力臂的几倍,动力就是阻力的________。例、如图,轻质杠杆 OB 在外力作用下保持静止,请在图中画出动力臂和阻力臂.课堂精练如图所示,作出图中杠杆的动力臂和阻力臂。三.杠杆动态平衡 1---阻力不变,推断动力的变化(1).动力臂不变,阻力臂变化例 1、如图所示,轻质杠杆可绕 O 转动,在 A 点始终受一垂直作用于杠杆的力,在从 A 转动 A′位置时,力 F 将( ) A、变大 B、变小 C、先变大,后变小 D、先变小,后变大 杠杆动态平衡 1---阻力不变,推断动力的变化(2).阻力臂不变,动力臂变化例 2、如图所示,轻质杠杆 OA 的 B 点挂着一个重物,A 端用细绳吊在圆环 M 下,此时 OA 恰成水平且 A 点与圆弧形架 PQ 的圆心重合,那么当环 M 从 P 点逐渐滑至 Q 点的过程中,绳对 A 端的拉力大小将( ) A、保持不变 B、逐渐增大 C、逐渐减小 D、由大变小再变大杠杆动态平衡 1---阻力不变,推断动力的变化(3).阻力臂和动力臂同时变化,但比值不变例 3、用如图所示的杠杆提升重物,设作用在 B 端的力 F始终竖直向下,在将重物慢慢提升到一定高度的过程中,F 的大小将( )A、保持不变 B、逐渐变小 C、逐渐变大 D、先变大,后变小 杠杆动态平衡 1---阻力不变,推断动力的变化(4).阻力臂和动力臂同时变化,但比值变化例 4、如图所示,一个轻质杠杆可绕轴 O 转动,在杠杆的中点挂一重物,在杆的另一端施加一个方向始终保持水平的力 F,将直杆从竖直位置慢慢抬起到水平位置过程中,力 F 大小的变化情况是( )A、一直增大 B、一直减小 C、先增大后减小 D、先减小后增大杠杆动态平衡 2---动力与阻力不变,动力臂与阻力臂等值变化(可用极值法思考)例 5.如图所示,用一细线悬挂一根粗细均匀的轻质细麦秸秆,使其静止在水平方向上,O 为麦秸秆的中点。这时有两只质量不等的大肚皮蚂蚁在图示 A、B 位置,麦秸秆恰好在水平位置平衡。若两蚂蚁同时从 A、B 两点以相同的速度爬向 O 点,则麦秸秆( )A、仍在水平位置平衡 B、不能平衡,右端下降C、不能...
