某医院综合布线方案

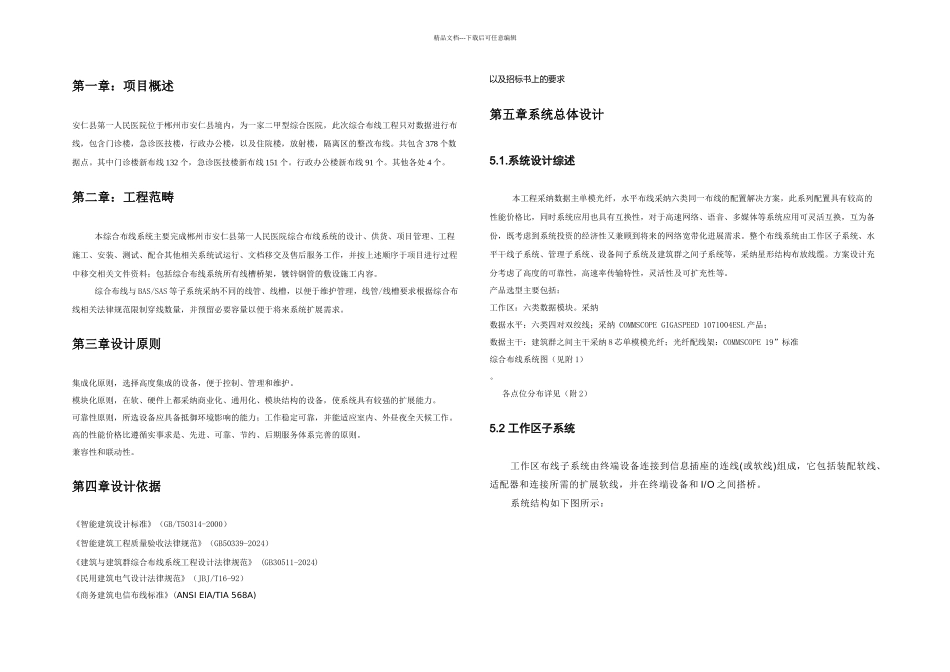

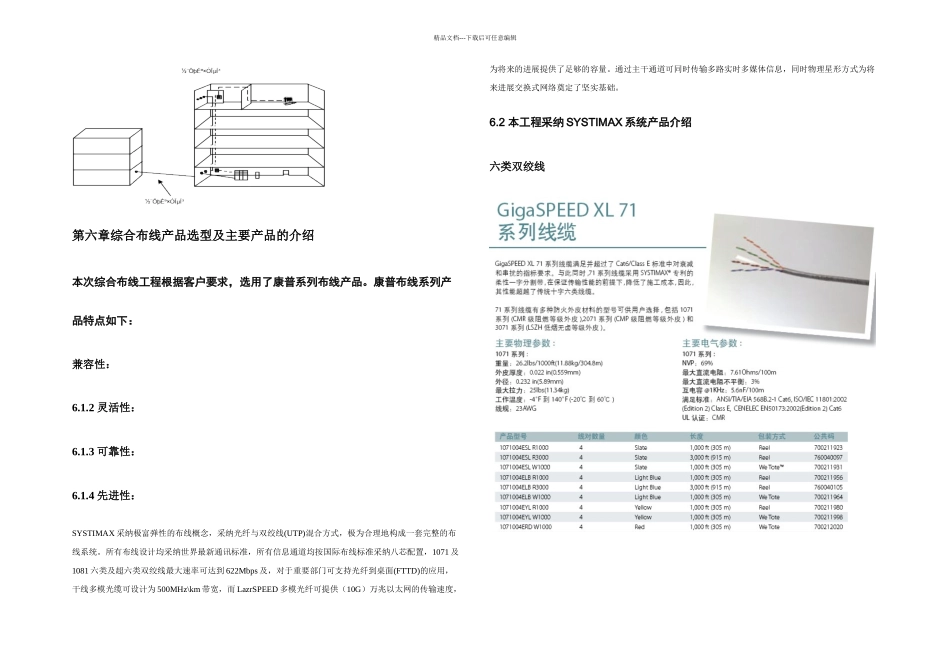

精品文档---下载后可任意编辑第一章：项目概述安仁县第一人民医院位于郴州市安仁县境内，为一家二甲型综合医院，此次综合布线工程只对数据进行布线，包含门诊楼，急诊医技楼，行政办公楼，以及住院楼，放射楼，隔离区的整改布线。共包含 378 个数据点。其中门诊楼新布线 132 个，急诊医技楼新布线 151 个。行政办公楼新布线 91 个。其他各处 4 个。第二章：工程范畴本综合布线系统主要完成郴州市安仁县第一人民医院综合布线系统的设计、供货、项目管理、工程施工、安装、测试、配合其他相关系统试运行、文档移交及售后服务工作，并按上述顺序于项目进行过程中移交相关文件资料；包括综合布线系统所有线槽桥架，镀锌钢管的敷设施工内容。综合布线与 BAS/SAS 等子系统采纳不同的线管、线槽，以便于维护管理，线管/线槽要求根据综合布线相关法律规范限制穿线数量，并预留必要容量以便于将来系统扩展需求。第三章设计原则集成化原则，选择高度集成的设备，便于控制、管理和维护。模块化原则，在软、硬件上都采纳商业化、通用化、模块结构的设备，使系统具有较强的扩展能力。可靠性原则，所选设备应具备抵御环境影响的能力；工作稳定可靠，并能适应室内、外昼夜全天候工作。高的性能价格比遵循实事求是、先进、可靠、节约、后期服务体系完善的原则。兼容性和联动性。第四章设计依据《智能建筑设计标准》（GB/T50314-2000）《智能建筑工程质量验收法律规范》（GB50339-2024）《建筑与建筑群综合布线系统工程设计法律规范》 (GB30511-2024)《民用建筑电气设计法律规范》（JBJ/T16-92）《商务建筑电信布线标准》(ANSI EIA/TIA 568A)以及招标书上的要求第五章系统总体设计5.1.系统设计综述本工程采纳数据主单模光纤，水平布线采纳六类同一布线的配置解决方案，此系列配置具有较高的性能价格比，同时系统应用也具有互换性，对于高速网络、语音、多媒体等系统应用可灵活互换，互为备份，既考虑到系统投资的经济性又兼顾到将来的网络宽带化进展需求。整个布线系统由工作区子系统、水平干线子系统、管理子系统、设备间子系统及建筑群之间子系统等，采纳星形结构布放线缆。方案设计充分考虑了高度的可靠性，高速率传输特性，灵活性及可扩充性等。产品选型主要包括：工作区：六类数据模块。采纳数据水平：六类四对双绞线；采纳 COMMSCOPE GIGASPEED 1071004ESL 产品；数据主干：建筑群之间主干采纳 8 芯单模模光纤；光纤配线架：COMMSCOPE 1...
