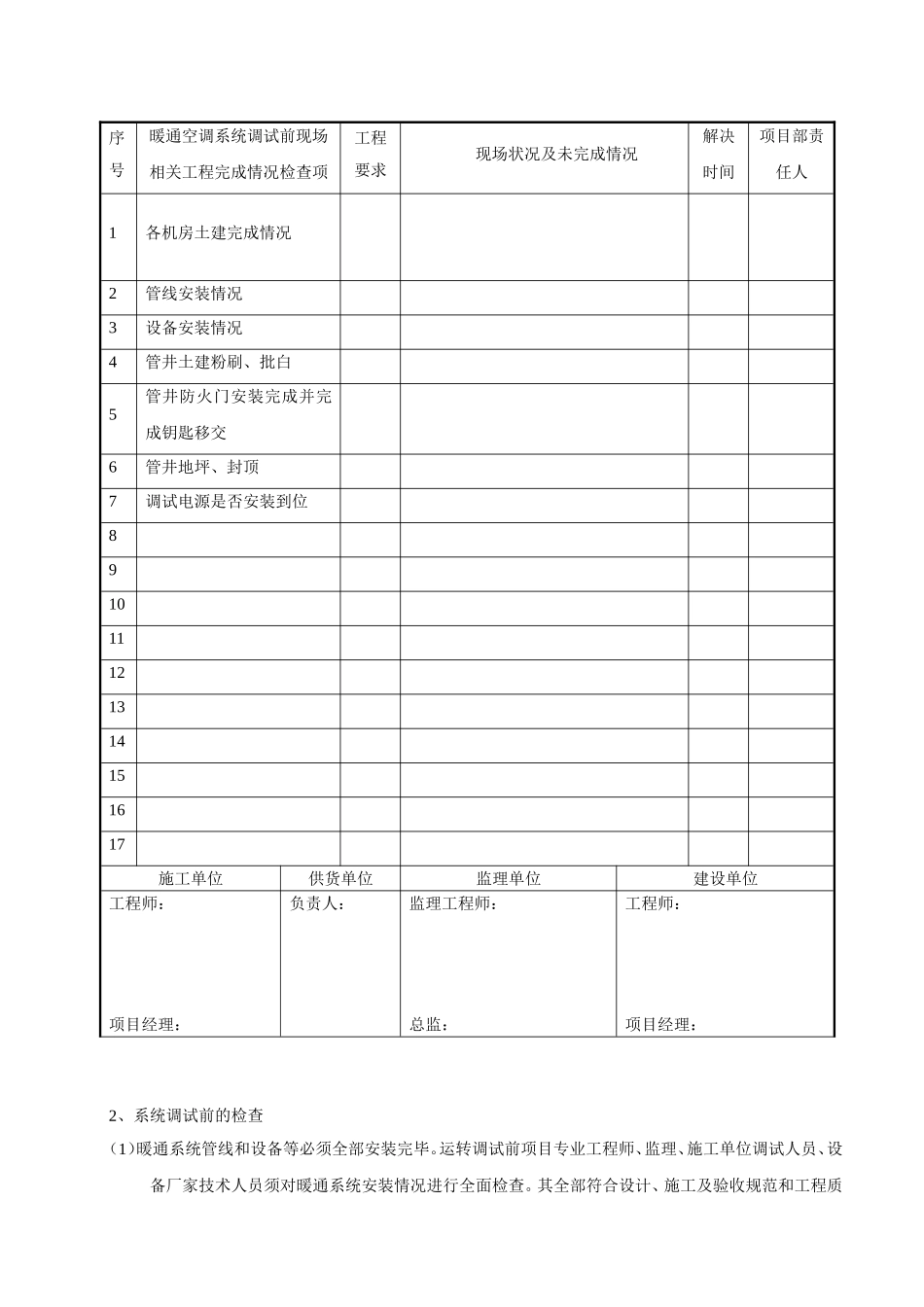

暖通空调系统调试方案一、调试准备㈠、调试部署1、调试小组建立调试领导小组，以项目经理任组长，项目部专业工程师、各施工单位专业工程师、专业分包负责人、监理工程师、物业公司工程人员、设备供应厂家（冷冻机或锅炉厂家、冷却塔厂家、板换厂家、空调末端厂家、水泵厂家、楼控厂家、配电柜厂家、风机厂家等））技术人员为组员。编制调试小组通讯录，统一调试对讲机通话频道。2、职责⑴项目经理负责组织调试工作，组织专业工程师编制调试方案和调试计划，协调解决调试过程中各专业间相互配合和出现的问题，监督、检查调试进度。⑵项目部专业工程师专业工程师负责编制空调系统调试方案和调试计划。在项目经理的领导下组织各相关单位实施具体的调试，对参加调试的施工人员进行培训和技术交底。⑶各施工单位和专业分包单位负责本专业的调试，共同完成暖通空调系统的联合试运行。⑷设备供应商设备供应厂家负责所供应设备的技术性能保证。对调试人员进行设备技术性能的培训，指导设备的调试，及时解决试运行过程中出现的技术问题。㈡、调试准备1、技术准备（1）调试前，调试人员应熟悉空调系统全部设计资料，包括施工图纸、设计说明等,充分领会设计意图，了解各种设计参数、系统工艺流程及空调设备的性能和使用方法等，清楚送、排风系统、冷冻水、采暖水、冷却水及自动调节系统之相互间的关系。（2）调试前请设备厂家技术人员对调试人员进行培训。（3）项目工程师对调试人员进行调试方案技术交底（包括安全措施）。（4）项目工程师、监理、施工单位调试人员、设备厂家技术人员等一起深入现场，检查空调系统工程安装质量和各设备机房、管井土建完成情况，有不合格或不完善的地方，做好记录，限期整改。暖通空调系统调试前现场工程完成情况检查表工程名称：检查时间：年月日序号暖通空调系统调试前现场相关工程完成情况检查项工程要求现场状况及未完成情况解决时间项目部责任人1各机房土建完成情况2管线安装情况3设备安装情况4管井土建粉刷、批白5管井防火门安装完成并完成钥匙移交6管井地坪、封顶7调试电源是否安装到位891011121314151617施工单位供货单位监理单位建设单位工程师：项目经理：负责人：监理工程师：总监：工程师：项目经理：2、系统调试前的检查（1）暖通系统管线和设备等必须全部安装完毕。运转调试前项目专业工程师、监理、施工单位调试人员、设备厂家技术人员须对暖通系统安装情况进行全面检查。其全部符合设计、施工及验收规范和工程质量标准的要求，才能进行试运转和调试。（2）核对冷冻机、锅炉、冷却塔、空调箱、风机盘管、通风机、水泵等各种设备的型号、规格及系统结构是否符合设计要求及规范要求。（3）检查设备地脚螺栓是否拧紧，减振台座是否平整，皮带轮或联轴器是否平整；检查轴承处是否有足够的润滑油，加注润滑油的种类和数量应符合设备技术文件的规定。（4）检查设备电机及有接地要求的管线接地线连接是否可靠。（5）设备转动部分的防护措施可靠。3、常用调试用仪器序号器具名称型号/规格数量适用范围1手持电子计数式转速表DM6234P1测量风机水泵及电机转速2数字微压差计DP1000-111B1测量风机静压、动压、全压3兆欧表ZC25B-42测量电机线路绝缘4数显声级计HS59201测量设备及环境燥声5叶轮风速仪AM42012测量风口风速6数字温湿度计JM2222测量干湿度温度7百分表0~5mm2测量水泵径向及轴向偏差8数字钳形表UT2053测量电流电压、电阻值9热球风速仪QDF-32测量风管风速10水流量仪1测量管道水流量及压差值118倍频率噪声仪NL-221测量设备及环境燥声4、现场准备1）检查电源、水源、燃气及现场清洁情况等是否具备调试条件。2）将调试技术交底内容张贴于醒目的地方。3）准备好空白的调试表格。㈢、暖通空调系统调试前检查注意点1、电系统（分为强电和弱电楼控两部分）：强电系统：①临时电调试：空调调试前一般要求正式电进配电箱，如正式电不能按时到位时，提前考虑利用临时电对水泵、空调箱进行单机调试，根据以往的经验，配电箱一般为成套系统，目前比较成熟，一般不会有太大问题，且临时电调试和正式电的相序往往不同，还需要进行三相调相调整，所以尽量不用用临时...
