某干渠新建工程渡槽施工方案

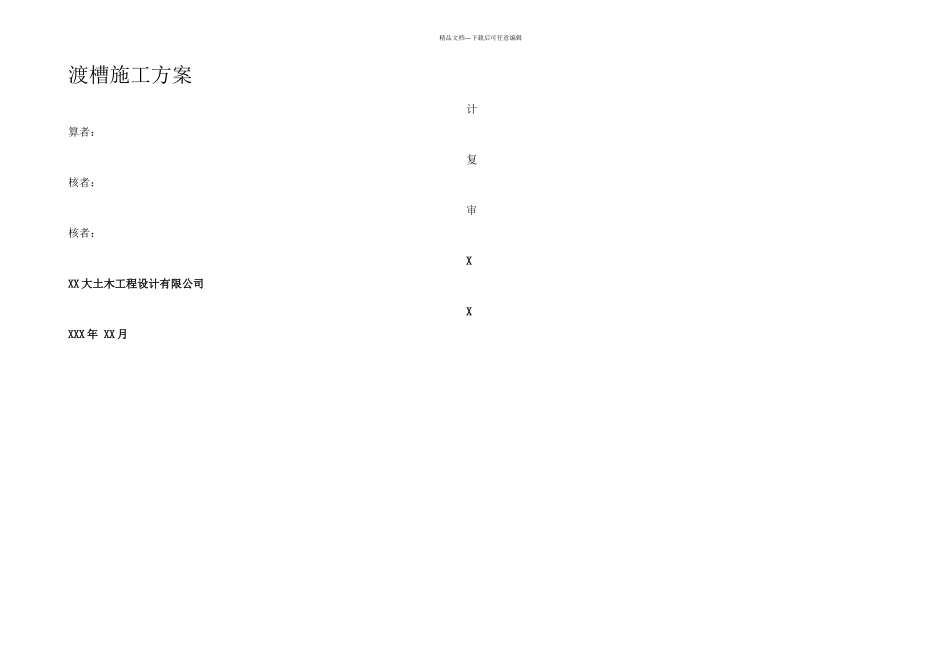

某干渠新建工程渡槽施工方案_第1页
1/13

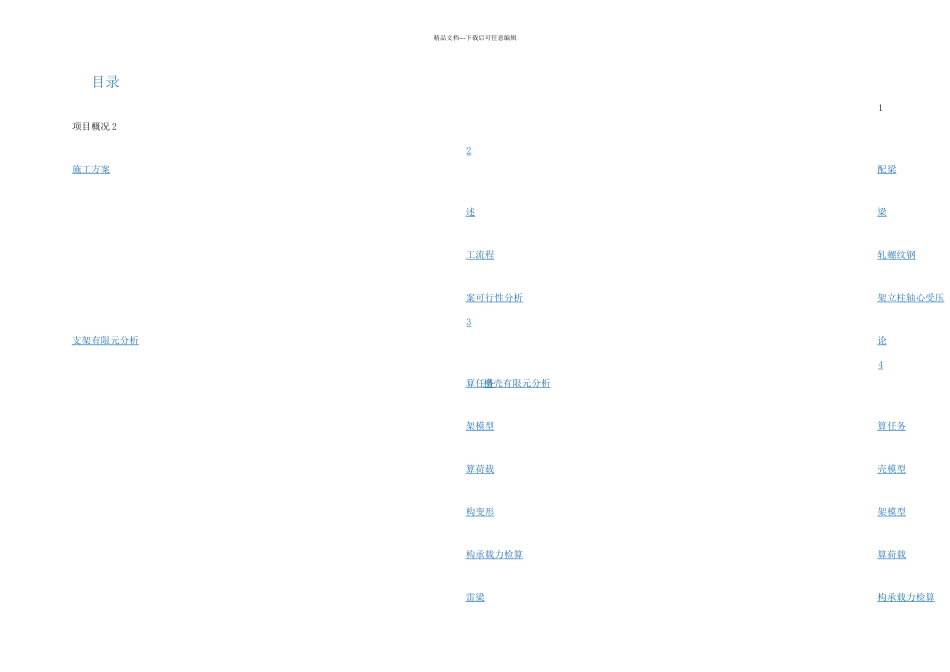

某干渠新建工程渡槽施工方案_第2页
2/13
某干渠新建工程渡槽施工方案_第3页
3/13
精品文档---下载后可任意编辑渡槽施工方案计算者:复核者:审核者:XXX 大土木工程设计有限公司XXXX 年 XX 月精品文档---下载后可任意编辑目录1项目概况 22施工方案 述 工流程 案可行性分析 3支架有限元分析 算任务 架模型 算荷载 构变形 构承载力检算 雷梁 配梁 梁 轧螺纹钢 架立柱轴心受压 论 4槽壳有限元分析 算任务 壳模型 架模型 算荷载 构承载力检算 精品文档---下载后可任意编辑截面抗弯(自重状态下) 截面抗剪(自重状态) 缝宽度检算(自重状态): 度检算(自重状态) 论 5建议 精品文档---下载后可任意编辑1项目概况本次 XXX 干渠新建工程,全长(桩号 0+000~9+721,其中二标段为 4+000~9+721 段),二标段,明渠长 2723m,均为 1/4000 比降;暗渠 15 座,长 506m,比降 1/1000 或 1/1500;箱涵 1 处,长77m,比降 1/1000;隧洞 8 座,长 1575m,比降 1/1000;渡槽 5 座,长 817m,比降 1/1000;陡坡 1 处,长 23m;其他渠系小型建筑 114 座(新建节制阀 1 处,分水闸 1 处,泄洪闸 1 处,机耕桥 9 座,人行桥 34 座,放水洞 24 处,穿渠涵洞 3 处,山洪度 3 处,山溪接水 10 处,梯步 28处)。本施工方案只包括渡槽槽身的现浇施工。渡槽采纳自上而下的施工顺序,渡槽槽身(包括落地槽)、排架和基础都采纳现浇的施工方式。2施工方案2.1概述XXX 干渠新建工程,共有 5 座渡槽,分别是:1.XXX 渡槽:2.XXX 渡槽:3.XXX 渡槽:4.XXX 渡槽:5.XXX 渡槽:2.2施工流程5座渡槽均采纳贝雷梁支架现浇的施工方式,具体施工方案如下:1.在每根排架上预埋 9 根 A25 精轧螺纹钢螺栓;2.安装钢板牛腿,牛腿由 4 块 20mm 厚钢板焊接而成;3.每两个牛腿之间安装钢板组合横梁横梁与牛腿间使用 M25 高强螺栓连接;4.每个钢板组合横梁上安装两个砂桶,砂桶高度为 40cm,根据施工,可做微调;5.渡槽横向每两个砂桶间设置一道双拼 36c 工字钢;6.渡槽纵向在双拼工字钢上安装三拼加强型贝雷梁;7.贝雷梁上铺设 20a 工字钢分配梁,分配梁根据每 75cm 一道铺设;8.分配梁两端延渡槽纵向铺设 10#工字钢,与分配梁间采纳螺栓连接;9.10#工字钢为龙门吊行车轨道,在其上方安装小型龙门吊(龙门吊由厂家提供),龙门吊最大起重荷载为 3t;10. 龙门吊大小里程方向在分配梁上各设置一座固定式小型吊机,该吊机与分配梁之间使用螺栓连接(该吊机由厂...
