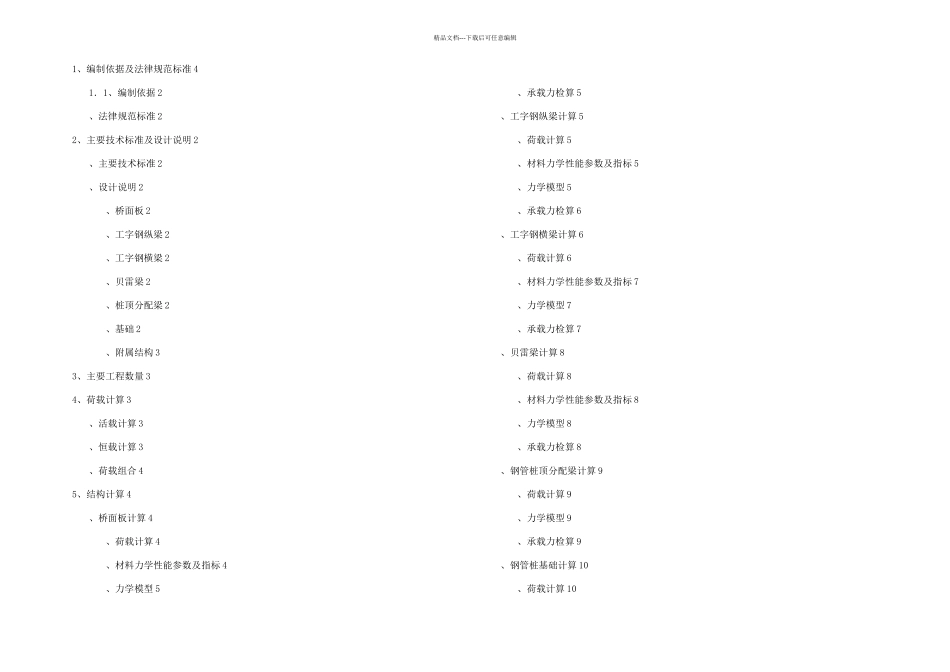

精品文档---下载后可任意编辑1、编制依据及法律规范标准 41．1、编制依据 2、法律规范标准 22、主要技术标准及设计说明 2、主要技术标准 2、设计说明 2、桥面板 2、工字钢纵梁 2、工字钢横梁 2、贝雷梁 2、桩顶分配梁 2、基础 2、附属结构 33、主要工程数量 34、荷载计算 3、活载计算 3、恒载计算 3、荷载组合 45、结构计算 4、桥面板计算 4、荷载计算 4、材料力学性能参数及指标 4、力学模型 5、承载力检算 5、工字钢纵梁计算 5、荷载计算 5、材料力学性能参数及指标 5、力学模型 5、承载力检算 6、工字钢横梁计算 6、荷载计算 6、材料力学性能参数及指标 7、力学模型 7、承载力检算 7、贝雷梁计算 8、荷载计算 8、材料力学性能参数及指标 8、力学模型 8、承载力检算 8、钢管桩顶分配梁计算 9、荷载计算 9、力学模型 9、承载力检算 9、钢管桩基础计算 10、荷载计算 10精品文档---下载后可任意编辑、桩长计算 10、桥台计算 11、基底承载力计算 11栈桥计算书1、编制依据及法律规范标准1．1、编制依据（1）、现行施工设计标准（2）、铁三院土工试验报告（3）、现行施工安全技术标准1.2、法律规范标准（1）、公路桥涵设计通用法律规范（JTGD60-2024）（2）、公路桥涵地基与基础设计法律规范（JTJ024-85）（3）、公路桥涵钢结构及木结构设计法律规范（JTJ 025-86）2、主要技术标准及设计说明根据本工程特点和现场地形水文条件，考虑施工周期和地方资源，跨黄河施工便道采纳栈桥、路基相结合的结构形式，黄河中间考虑通航要求。栈桥起讫里程 LDK673+300，终于LDK674+179，设计全长 879m，采纳跨径布置形式：12m×72+9m+6m。2.1、主要技术标准桥面宽度：桥面高程：设计荷载：75t 履带吊（负载 10t）及公路—Ⅰ级汽车荷载桥跨布置：12m×72+9m+6m栈桥全长：108m起止里程：LDK673+300～LDK674+1792.2、设计说明跨黄河栈桥设计荷载主要考虑结构自重和 75t 履带吊（负载 10t）及公路—Ⅰ级汽车荷载荷载。设计长度 879m，栈桥设置位置为东岸河道，起始里程为：LDK673+300～LDK674+179。现将各部分结构详述如下：、桥面板栈桥桥面板材料为 A3 钢板，钢板厚度为 12mm，钢板焊接在中心间距 400mm 的 I14 工字钢纵梁上。桥面板上设置间距 600mm 的 Φ12 钢筋防滑条。、工字钢纵梁桥面板下设置 I14 工字钢纵梁，工字钢纵梁中心间距 400mm，顺桥向设置。I14 工字钢纵梁搁置在中心间距 150...
