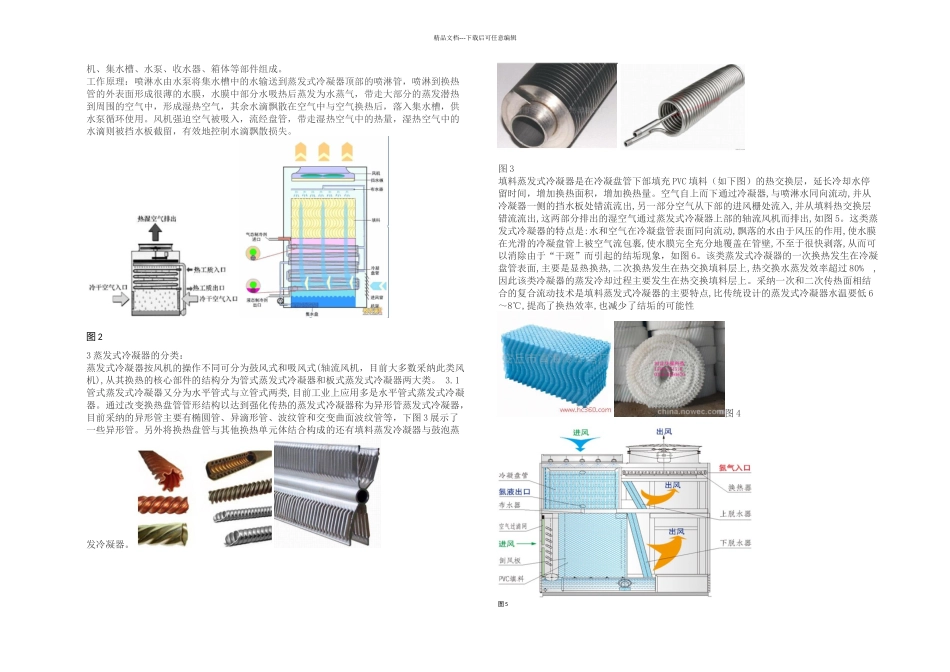

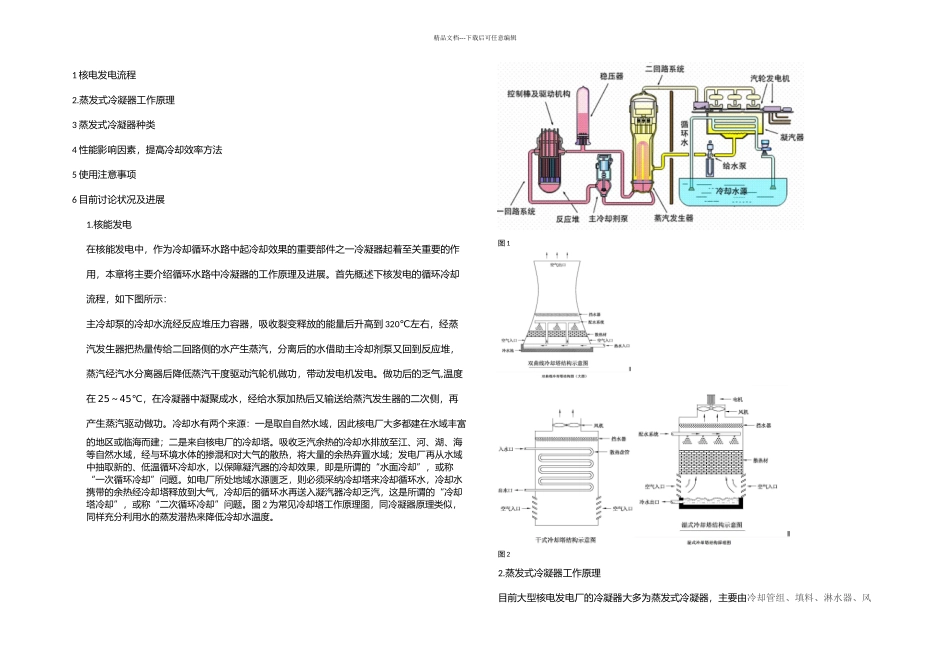

精品文档---下载后可任意编辑1 核电发电流程2.蒸发式冷凝器工作原理3 蒸发式冷凝器种类4 性能影响因素，提高冷却效率方法5 使用注意事项6 目前讨论状况及进展1.核能发电在核能发电中，作为冷却循环水路中起冷却效果的重要部件之一冷凝器起着至关重要的作用，本章将主要介绍循环水路中冷凝器的工作原理及进展。首先概述下核发电的循环冷却流程，如下图所示：主冷却泵的冷却水流经反应堆压力容器，吸收裂变释放的能量后升高到 320℃左右，经蒸汽发生器把热量传给二回路侧的水产生蒸汽，分离后的水借助主冷却剂泵又回到反应堆，蒸汽经汽水分离器后降低蒸汽干度驱动汽轮机做功，带动发电机发电。做功后的乏气,温度在 25～45℃，在冷凝器中凝聚成水，经给水泵加热后又输送给蒸汽发生器的二次侧，再产生蒸汽驱动做功。冷却水有两个来源：一是取自自然水域，因此核电厂大多都建在水域丰富的地区或临海而建；二是来自核电厂的冷却塔。吸收乏汽余热的冷却水排放至江、河、湖、海等自然水域，经与环境水体的掺混和对大气的散热，将大量的余热弃置水域；发电厂再从水域中抽取新的、低温循环冷却水，以保障凝汽器的冷却效果，即是所谓的“水面冷却”，或称“一次循环冷却”问题。如电厂所处地域水源匮乏，则必须采纳冷却塔来冷却循环水，冷却水携带的余热经冷却塔释放到大气，冷却后的循环水再送入凝汽器冷却乏汽，这是所谓的“冷却塔冷却”，或称“二次循环冷却”问题。图 2 为常见冷却塔工作原理图，同冷凝器原理类似，同样充分利用水的蒸发潜热来降低冷却水温度。图 1图 22.蒸发式冷凝器工作原理目前大型核电发电厂的冷凝器大多为蒸发式冷凝器，主要由冷却管组、填料、淋水器、风精品文档---下载后可任意编辑机、集水槽、水泵、收水器、箱体等部件组成。工作原理：喷淋水由水泵将集水槽中的水输送到蒸发式冷凝器顶部的喷淋管，喷淋到换热管的外表面形成很薄的水膜，水膜中部分水吸热后蒸发为水蒸气，带走大部分的蒸发潜热到周围的空气中，形成湿热空气，其余水滴飘散在空气中与空气换热后，落入集水槽，供水泵循环使用。风机强迫空气被吸入，流经盘管，带走湿热空气中的热量，湿热空气中的水滴则被挡水板截留，有效地控制水滴飘散损失。图 23 蒸发式冷凝器的分类：蒸发式冷凝器按风机的操作不同可分为鼓风式和吸风式(轴流风机，目前大多数采纳此类风机),从其换热的核心部件的结构分为管式蒸发式冷凝器和板式蒸发式冷凝器两大类。 3.1管式蒸发...
