核磁共振图谱解析培训手册

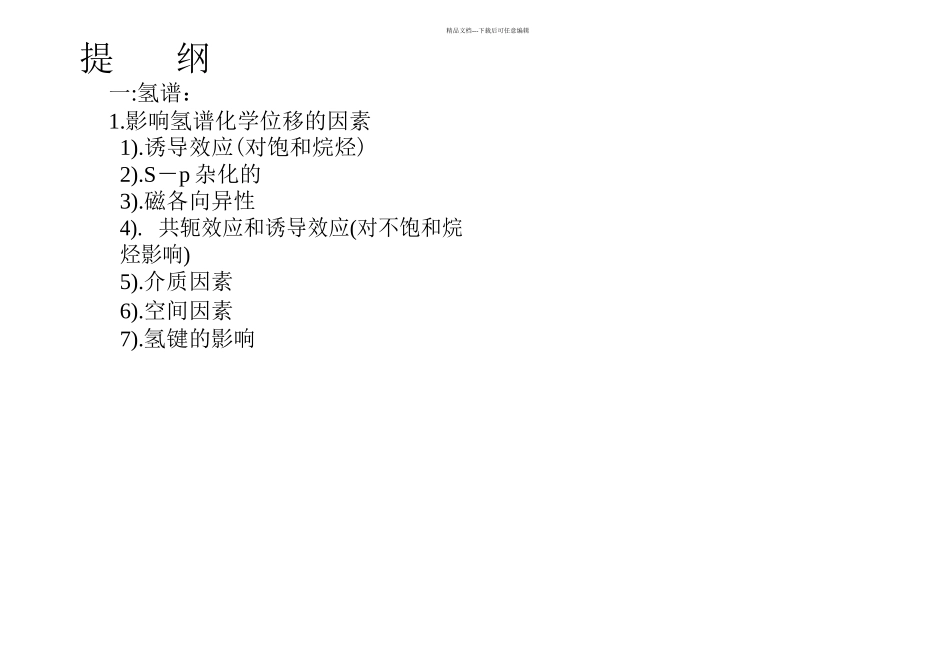

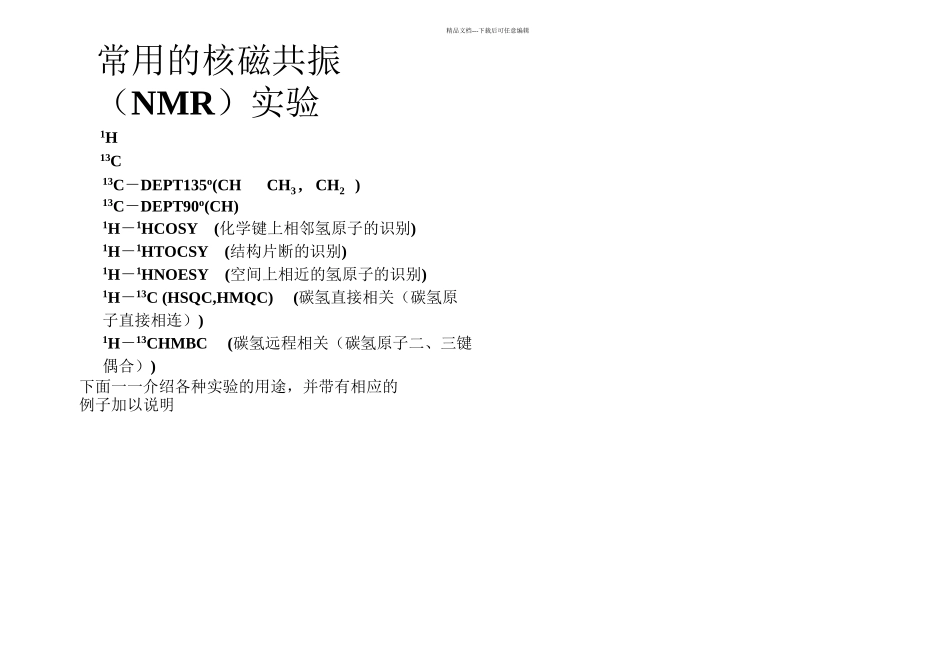

精品文档---下载后可任意编辑药明康德核磁分析实验室精品文档---下载后可任意编辑常用的核磁共振（NMR）实验1H13C13C－DEPT135o(CHCH3 ,CH2 )13C－DEPT90o(CH)1H－1HCOSY(化学键上相邻氢原子的识别)1H－1HTOCSY(结构片断的识别)1H－1HNOESY(空间上相近的氢原子的识别)1H－13C (HSQC,HMQC)(碳氢直接相关（碳氢原子直接相连）)1H－13CHMBC(碳氢远程相关（碳氢原子二、三键偶合）)下面一一介绍各种实验的用途，并带有相应的例子加以说明精品文档---下载后可任意编辑提纲一:氢谱：1.影响氢谱化学位移的因素1).诱导效应(对饱和烷烃)2).S－p 杂化的3).磁各向异性4). 共轭效应和诱导效应(对不饱和烷烃影响)5).介质因素6).空间因素7).氢键的影响精品文档---下载后可任意编辑2. 活泼氢3. 重水交换4.关于手性化合物和前手性化合物中 CH2上两个氢的化学位移5. 芳环与芳杂环的偶合常数6.3JHH 与两面角 Φ 的关系(Karplus 公式) 以手性化合物中氢的自旋偶合关系为例7. 烯烃自旋-自旋偶合(J-coupling)体系 8.六元环自旋-自旋偶合(J-coupling)体系9. 动力学现象（变温实验)1). 活泼氢2). 受阻旋转3). 互变异构4). 原子翻转（常见）精品文档---下载后可任意编辑二.碳谱,DEPT 谱三.氟对氢，碳的耦合四.1H–1HCOSY五.1H–13CHSQC－碳氢直接相关验六.1H-13CHMBC－氢碳远程相关实验七.用 NOE 方法对异构体的鉴别1) 常见的用 NOE 方法进行异构体鉴别的简单例子2)五元环异构体的鉴别3) 六元环异构体的鉴别4) 烯烃的顺反八.用 HMBC 方法对异构体的鉴别精品文档---下载后可任意编辑一．氢谱• 氢谱是最常见的谱图. 核磁共振氢谱能提供重要的结构信息：化学位移，耦合常数及峰的裂分情况，峰面积。峰面积与氢的数目成正比，所以能定量的反应氢核的信息.精品文档---下载后可任意编辑1.影响氢谱化学位移的因素1）诱导效应(对饱和烷烃)与质子相连的碳原子上,假如接有电负性强 的基团,则由于它们的吸电子诱导效应,使 质子周围的电子云密度减弱,使屏蔽作用减 弱,质子共振吸收移向低场,电负性越强,化 学位移值越大.精品文档---下载后可任意编辑• 常常碰到的R 与R(R＝O,Cl,F,Br,-NCOR)，此种结构的 CH2的出峰位置通常在 m。(R=NH2,-COR,-Ar)时此种结构的CH2的出峰位置通常在 m.单键,三键,双键,苯环由于磁各向异性都会产生屏蔽区和去屏蔽区,所以这些也是影响饱和烷烃化学位移的因素.(后面会介绍,详细请看仪器分析化学课本)请结合以上说明...
