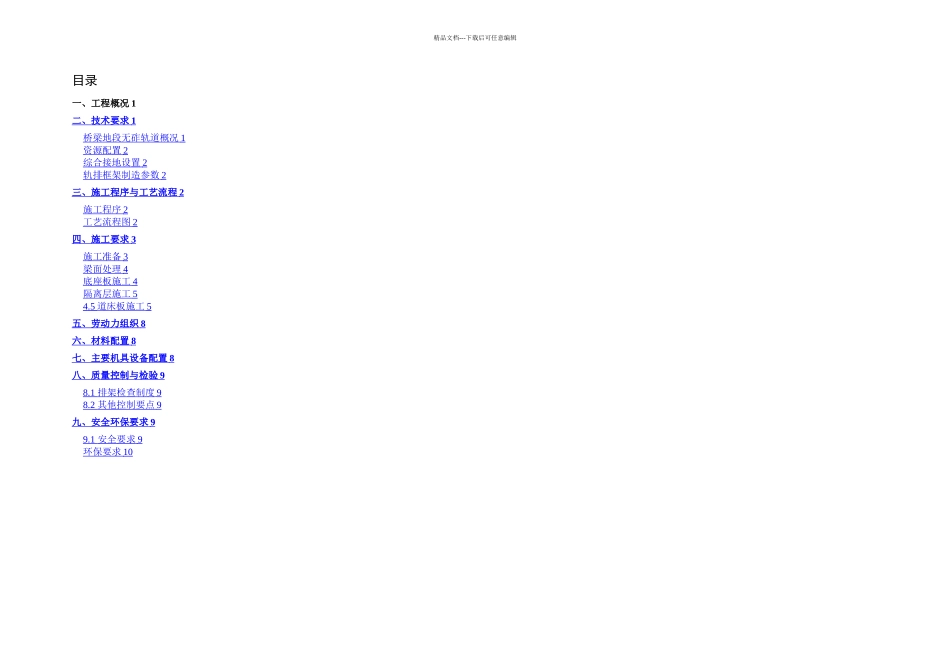

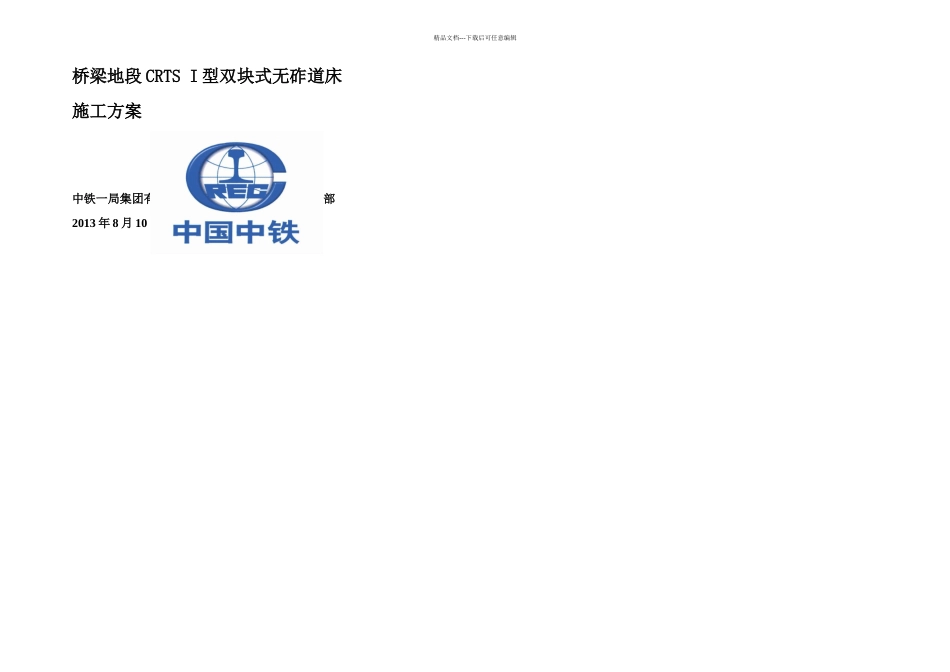

精品文档---下载后可任意编辑桥梁地段 CRTS I 型双块式无砟道床施工方案编制：审核：批准：中铁一局集团有限公司兰新铁路甘青段项目经理部2013 年 8 月 10 日精品文档---下载后可任意编辑目录一、工程概况 1二、技术要求 1 桥梁地段无砟轨道概况 1 资源配置 2 综合接地设置 2 轨排框架制造参数 2 三、施工程序与工艺流程 2 施工程序 2 工艺流程图 2 四、施工要求 3 施工准备 3 梁面处理 4 底座板施工 4 隔离层施工 5 4 . 5 道床板施工 5 五、劳动力组织 8 六、材料配置 8 七、主要机具设备配置 8 八、质量控制与检验 9 8.1 排架检查制度 9 8.2 其他控制要点 9 九、安全环保要求 9 9.1 安全要求 9 环保要求 10 精品文档---下载后可任意编辑桥梁地段 CRTS I 型双块式无砟道床施工方案一、工程概况新建兰新铁路甘青段 LXS-4 标段桥梁工程，桥梁地段 CRTS I 型双块式无砟道床施工段分别为里程 DK253+301.05~段（位于直线上）和里程（位于 R=7000m 的曲线上）。共计全长 m,线路纵坡均为 2%的单面上坡。其中纳塄沟大桥为 2 联（40+2×64+40）m 预应力混凝土连续梁；陈家山隧道出口至纳塄沟大桥过渡段为板桩结构；三塘沟大桥为 1 联（40+56+40）m 连续梁。二、技术要求2.1 桥梁地段无砟轨道概况桥梁地段无砟轨道工程由钢轨(60kg/m、U71Mn（G))、扣件(Vossloh300 型)、双块式轨枕、钢筋混凝土道床板（C40）、钢筋混凝土底座板（C40）组成，结构高度 725mm。曲线地段超高在底座板上实现，采纳外轨抬高方式；曲线超高在缓和曲线内线性过渡；本线曲线外轨超高均按时速 200Km/h 设置，其计算公式为：2/R(mm)，外轨超高值在实施过程中以设计院确定值为准。注:H--外轨超高值(mm) V--平均时速(本线根据 200Km/h 计) R--曲线半径标准道床板采纳 C40 钢筋砼，道床板宽 2800mm，厚度 260mm;直线段道床板顶面设 0.7%的人字形排水坡;桥上除梁缝两端采纳单元异型道床板外,其他均采纳ｍ标准长度单元道床板;道床板间设 100mm 的伸缩缝。道床板内钢筋按绝缘设计,道床板内设置双层钢筋网；纵横向钢筋及纵向钢筋间根据综合接地和轨道电路绝缘要求设置焊接接头或绝缘卡。连续梁梁缝两侧各两块道床板采纳板端加强配筋。无砟道床结构形式具体见图、。图 2.1-1 桥梁直线地段无砟道床横断面图图 2.1-2 桥梁曲线地段无砟道床横断面图底座板直接浇筑在桥面上，并于桥面间采纳...
