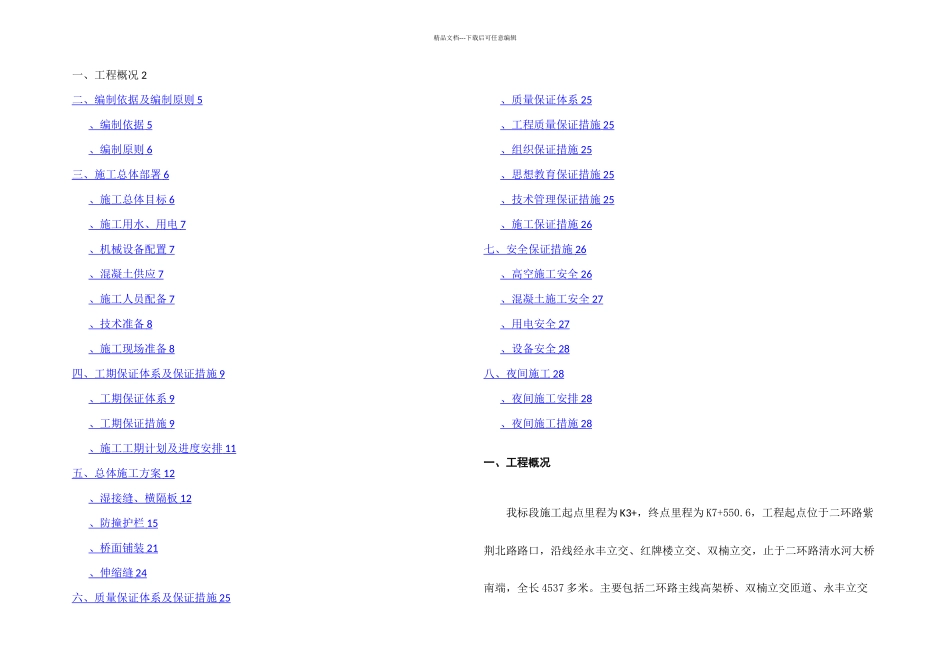

精品文档---下载后可任意编辑一、工程概况 2二、编制依据及编制原则 5 、编制依据 5 、编制原则 6 三、施工总体部署 6 、施工总体目标 6 、施工用水、用电 7 、机械设备配置 7 、混凝土供应 7 、施工人员配备 7 、技术准备 8 、施工现场准备 8 四、工期保证体系及保证措施 9 、工期保证体系 9 、工期保证措施 9 、施工工期计划及进度安排 11 五、总体施工方案 12 、湿接缝、横隔板 12 、防撞护栏 15 、桥面铺装 21 、伸缩缝 24 六、质量保证体系及保证措施 25 、质量保证体系 25 、工程质量保证措施 25 、组织保证措施 25 、思想教育保证措施 25 、技术管理保证措施 25 、施工保证措施 26 七、安全保证措施 26 、高空施工安全 26 、混凝土施工安全 27 、用电安全 27 、设备安全 28 八、夜间施工 28 、夜间施工安排 28 、夜间施工措施 28 一、工程概况我标段施工起点里程为 K3+，终点里程为 K7+550.6，工程起点位于二环路紫荆北路路口，沿线经永丰立交、红牌楼立交、双楠立交，止于二环路清水河大桥南端，全长 4537 多米。主要包括二环路主线高架桥、双楠立交匝道、永丰立交精品文档---下载后可任意编辑节点、平行匝道、上主线桥、下主线桥。我标段负责施工的桥面系及附属工程主要包括：湿接缝、横隔板、防撞护栏、桥面铺装层、伸缩缝等。横向湿接缝设置于每两片预制小箱梁之间，厚 20cm，宽度有、、、、、、、-0.907m-0.782m-0.53m-0.532m 等多种，砼采纳 C50 和 C55。主线湿接缝布置示意图湿接缝钢筋布置图横隔板分为端横隔板和中横隔板，厚度分别为 39cm 和 19cm，宽度同横向湿接缝宽度，砼采纳 C50 和 C55。中横隔板钢筋图端横隔板钢筋图防撞护栏为现浇 C30 清水砼，防撞护栏距离桥面高度为，每隔 10m～15m 距离再设置一道真缝，缝宽 20mm，缝内填 20mm 厚硬质泡沫板，周圈嵌宽度为20mm、深度为 20mm 的弹性防水密封膏。防撞护栏总长度约 29510m。防撞护栏两边预埋 2 根 D80 和 1 根 D50 镀锌钢管。中间两道防撞护栏预埋 1根 D80 和 1 根 D50 镀锌钢管。防撞护栏结构及预埋图如下：精品文档---下载后可任意编辑照明预埋及防撞护栏结构图：并板段防撞护栏：精品文档---下载后可任意编辑防撞护栏交安、路灯管线预埋图精品文档---下载后可任意编辑伸缩缝主要有 80 型型钢伸缩缝和 160 型梳形板伸缩两种，施工时需根据设计图...
