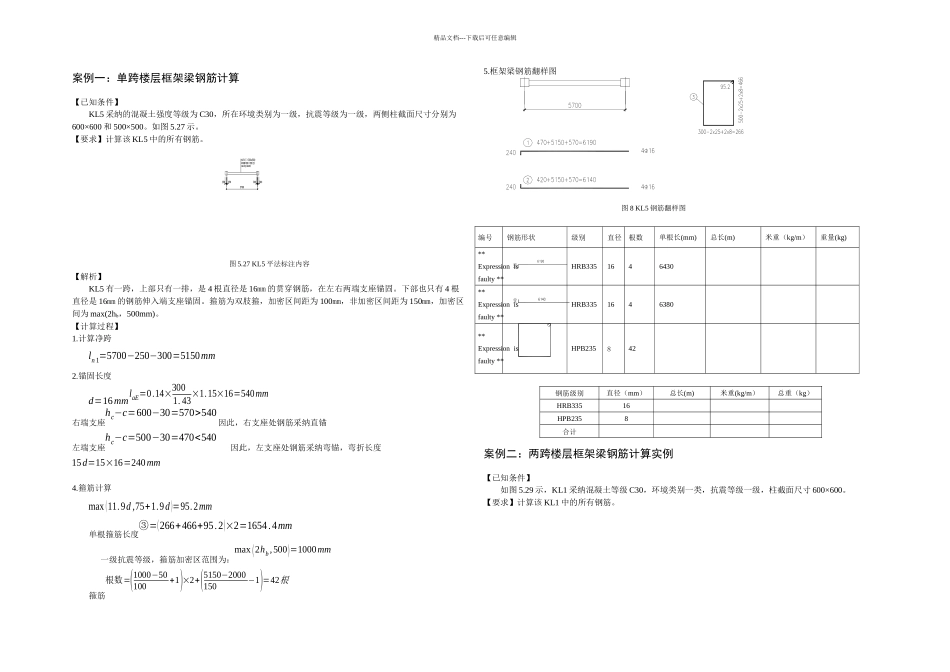

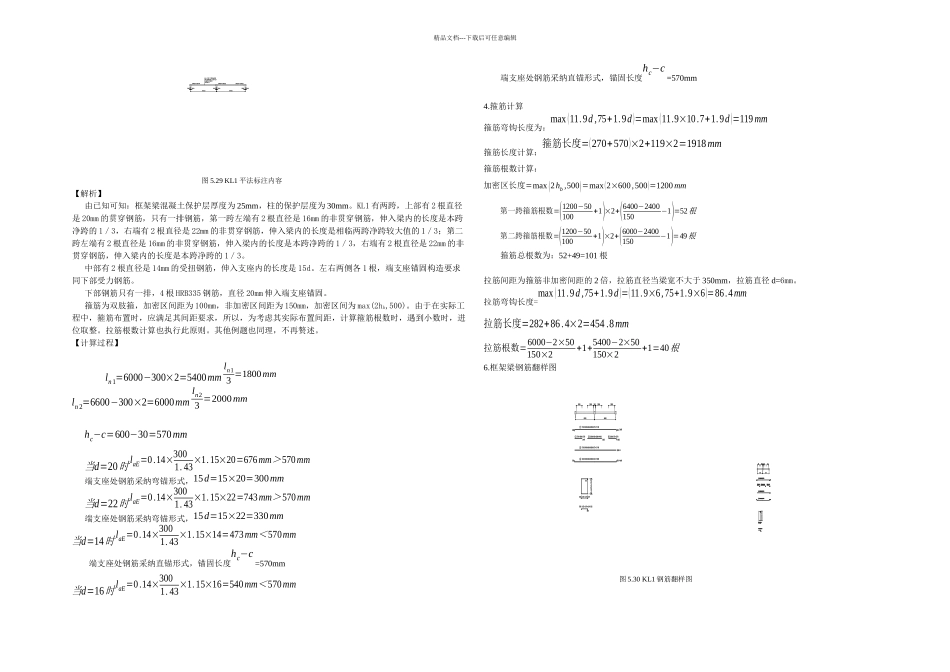

精品文档---下载后可任意编辑案例一：单跨楼层框架梁钢筋计算【已知条件】KL5 采纳的混凝土强度等级为 C30，所在环境类别为一级，抗震等级为一级，两侧柱截面尺寸分别为600×600 和 500×500。如图 5.27 示。【要求】计算该 KL5 中的所有钢筋。图 5.27 KL5 平法标注内容【解析】KL5 有一跨，上部只有一排，是 4 根直径是 16mm 的贯穿钢筋，在左右两端支座锚固。下部也只有 4 根直径是 16mm 的钢筋伸入端支座锚固。箍筋为双肢箍，加密区间距为 100mm，非加密区间距为 150mm，加密区间为 max(2hb，500mm)。【计算过程】1.计算净跨ln 1=5700−250−300=5150mm2.锚固长度d=16mmlaE=0.14×3001. 43×1.15×16=540mm右端支座hc−c=600−30=570>540因此，右支座处钢筋采纳直锚左端支座hc−c=500−30=470<540 因此，左支座处钢筋采纳弯锚，弯折长度15d=15×16=240mm4.箍筋计算max (11.9d ,75+1.9d )=95.2mm单根箍筋长度③=(266+466+95.2)×2=1654.4mm一级抗震等级，箍筋加密区范围为：max (2hb,500)=1000mm箍筋根数=(1000−50100+1)×2+(5150−2000150−1)=42根5.框架梁钢筋翻样图图 8 KL5 钢筋翻样图编号钢筋形状级别直径根数单根长(mm)总长(m)米重（kg/m）重量(kg)**Expression isfaulty **HRB3351646430**Expression isfaulty **HRB3351646380**Expression isfaulty **HPB235842钢筋级别直径（mm）总长(m)米重(kg/m）总重（kg）HRB33516HPB2358合计案例二：两跨楼层框架梁钢筋计算实例【已知条件】如图 5.29 示，KL1 采纳混凝土等级 C30，环境类别一类，抗震等级一级，柱截面尺寸 600×600。【要求】计算该 KL1 中的所有钢筋。精品文档---下载后可任意编辑图 5.29 KL1 平法标注内容【解析】由已知可知：框架梁混凝土保护层厚度为 25mm，柱的保护层度为 30mm。KL1 有两跨，上部有 2 根直径是 20mm 的贯穿钢筋，只有一排钢筋，第一跨左端有 2 根直径是 16mm 的非贯穿钢筋，伸入梁内的长度是本跨净跨的 1／3，右端有 2 根直径是 22mm 的非贯穿钢筋，伸入梁内的长度是相临两跨净跨较大值的 1／3；第二跨左端有 2 根直径是 16mm 的非贯穿钢筋，伸入梁内的长度是本跨净跨的 1／3，右端有 2 根直径是 22mm 的非贯穿钢筋，伸入梁内的长度是本跨净跨的 1／3。中部有 2 根直径是 14mm 的受扭钢筋，伸入支座内的长度是 15d。左右两侧各 1 根，端支座锚固构造要求同下部受力钢...
