检测设备操作规程剖析

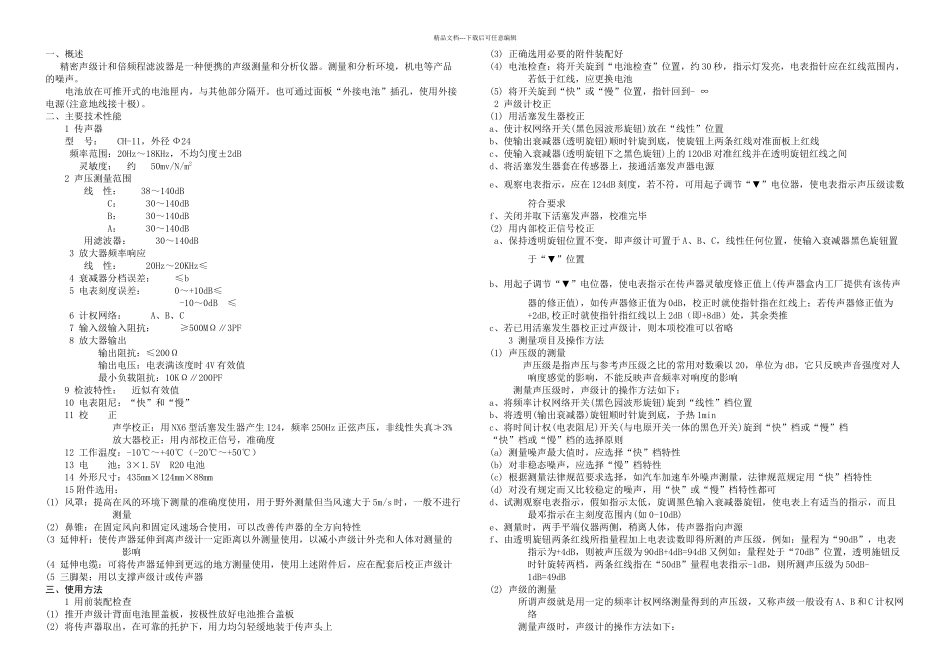

检测设备操作规程剖析_第1页
1/8
检测设备操作规程剖析_第2页
2/8

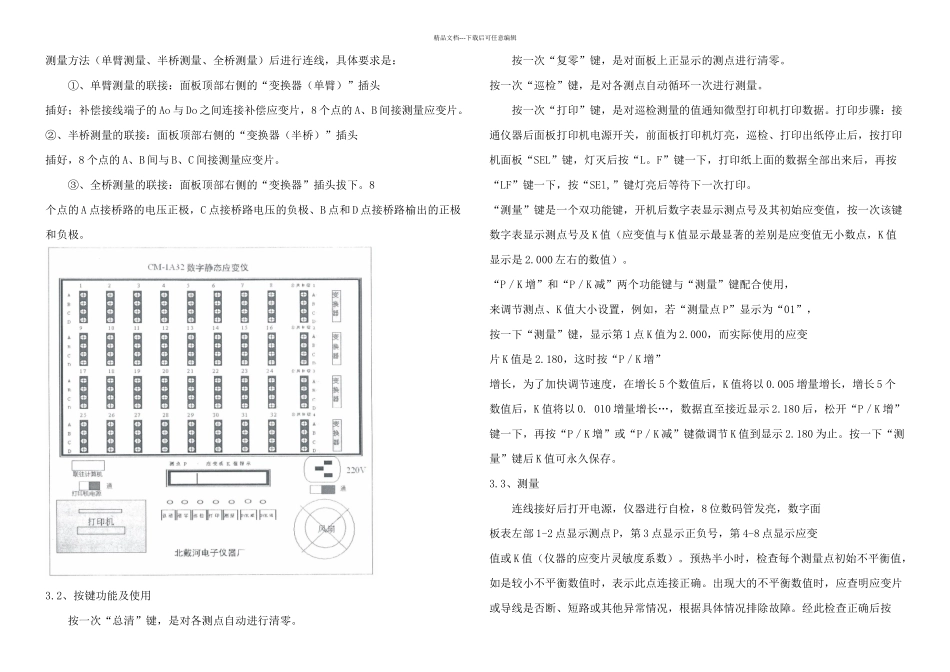

检测设备操作规程剖析_第3页
3/8
精品文档---下载后可任意编辑一、概述 精密声级计和倍频程滤波器是一种便携的声级测量和分析仪器。测量和分析环境,机电等产品的噪声。电池放在可推开式的电池匣内,与其他部分隔开。也可通过面板“外接电池”插孔,使用外接电源(注意地线接十极)。二、主要技术性能1 传声器型 号: CH-11,外径 Ф24 频率范围:20Hz~18KHz,不均匀度±2dB 灵敏度: 约 50mv/N/m22 声压测量范围 线 性: 38~140dB C: 30~140dB B: 30~140dB A: 30~140dB用滤波器: 30~140dB3 放大器频率响应 线 性: 20Hz~20KHz≤4 衰减器分档误差: ≤b5 电表刻度误差: 0~+10dB≤ -10~0dB ≤6 计权网络: A、B、C7 输入级输入阻抗: ≥500MΩ∥3PF8 放大器输出输出阻抗:≤200Ω输出电压:电表满该度时 4V 有效值最小负载阻抗:10KΩ∥200PF9 检波特性: 近似有效值10 电表阻尼:“快”和“慢”11 校 正 声学校正:用 NX6 型活塞发生器产生 124,频率 250Hz 正弦声压,非线性失真≯3%放大器校正:用内部校正信号,准确度12 工作温度:-10℃~+40℃(-20℃~+50℃)13 电 池:3×1.5V R20 电池14 外形尺寸:435mm×124mm×88mm15 附件选用:(1) 风罩:提高在风的环境下测量的准确度使用,用于野外测量但当风速大于 5m/s 时,一般不进行测量(2) 鼻锥:在固定风向和固定风速场合使用,可以改善传声器的全方向特性(3 延伸杆:使传声器延伸到离声级计一定距离以外测量使用,以减小声级计外壳和人体对测量的影响(4 延伸电缆:可将传声器延伸到更远的地方测量使用,使用上述附件后,应在配套后校正声级计(5 三脚架:用以支撑声级计或传声器三、使用方法1 用前装配检查(1) 推开声级计背面电池匣盖板,按极性放好电池推合盖板(2) 将传声器取出,在可靠的托护下,用力均匀轻缓地装于传声头上(3) 正确选用必要的附件装配好(4) 电池检查:将开关旋到“电池检查”位置,约 30 秒,指示灯发亮,电表指针应在红线范围内,若低于红线,应更换电池(5) 将开关旋到“快”或“慢”位置,指针回到- ∞ 2 声级计校正(1) 用活塞发生器校正a、使计权网络开关(黑色园波形旋钮)放在“线性”位置b、使输出衰减器(透明旋钮)顺时针旋到底,使旋钮上两条红线对准面板上红线c、使输入衰减器(透明旋钮下之黑色旋钮)上的 120dB 对准红线并在透明旋钮红线之间d、将活塞发生器套在传感器上,接通活塞发声器电源e、观察电表指...
