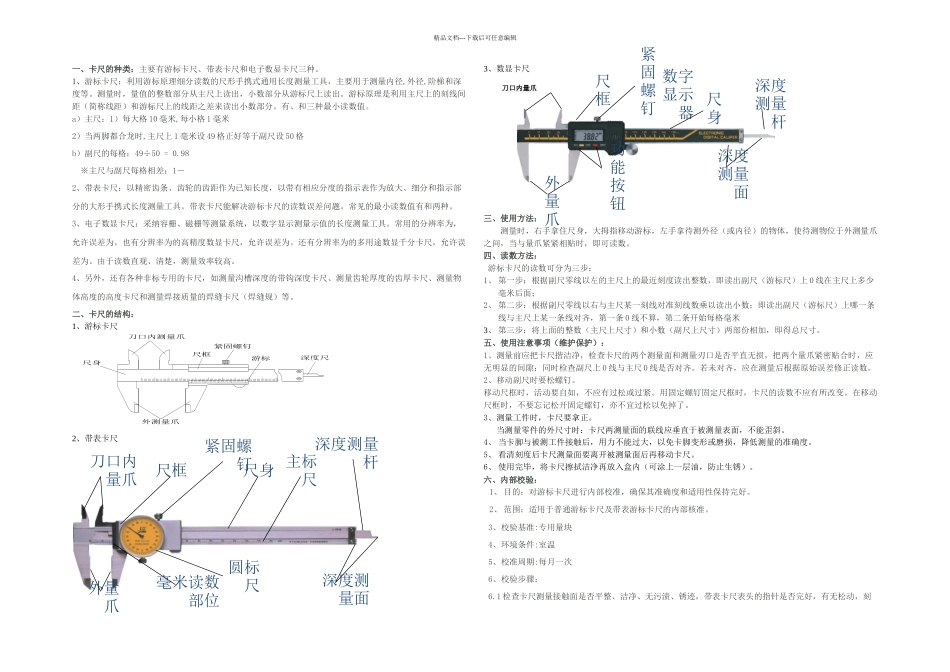

精品文档---下载后可任意编辑一、卡尺的种类：主要有游标卡尺、带表卡尺和电子数显卡尺三种。1、游标卡尺：利用游标原理细分读数的尺形手携式通用长度测量工具，主要用于测量内径,外径,阶梯和深度等。测量时，量值的整数部分从主尺上读出，小数部分从游标尺上读出。游标原理是利用主尺上的刻线间距（简称线距）和游标尺上的线距之差来读出小数部分。有、和三种最小读数值。a）主尺：1）每大格 10 毫米,每小格 1 毫米2）当两脚都合龙时,主尺上 1 毫米设 49 格正好等于副尺设 50 格b）副尺的每格：49÷50 = 0.98 ※主尺与副尺每格相差：1－2、带表卡尺：以精密齿条、齿轮的齿距作为已知长度，以带有相应分度的指示表作为放大、细分和指示部分的大形手携式长度测量工具。带表卡尺能解决游标卡尺的读数误差问题。常见的最小读数值有和两种。3、电子数显卡尺：采纳容栅、磁栅等测量系统，以数字显示测量示值的长度测量工具。常用的分辨率为，允许误差为。也有分辨率为的高精度数显卡尺，允许误差为。还有分辨率为的多用途数显千分卡尺，允许误差为。由于读数直观、清楚，测量效率较高。4、另外，还有各种非标专用的卡尺，如测量沟槽深度的带钩深度卡尺、测量齿轮厚度的齿厚卡尺、测量物体高度的高度卡尺和测量焊接质量的焊缝卡尺（焊缝规）等。二、卡尺的结构：1、游标卡尺2、带表卡尺3、数显卡尺三、使用方法：测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数。四、读数方法：游标卡尺的读数可分为三步：1、 第一步：根据副尺零线以左的主尺上的最近刻度读出整数，即读出副尺（游标尺）上 0 线在主尺上多少毫米后面；2、 第二步：根据副尺零线以右与主尺某一刻线对准刻线数乘以读出小数；即读出副尺（游标尺）上哪一条线与主尺上某一条线对齐，第一条 0 线不算，第二条开始每格毫米3、 第三步：将上面的整数（主尺上尺寸）和小数（副尺上尺寸）两部份相加，即得总尺寸。五、使用注意事项（维护保护）：1、测量前应把卡尺揩洁净，检查卡尺的两个测量面和测量刃口是否平直无损，把两个量爪紧密贴合时，应无明显的间隙；同时检查副尺上 0 线与主尺 0 线是否对齐。若未对齐，应在测量后根据原始误差修正读数。2、移动副尺时要松螺钉。移动尺框时，活动要自如，不应有过松或过紧。用固定螺钉固定尺框时，卡尺的读数不应有所改变。在移动尺框时，不...
