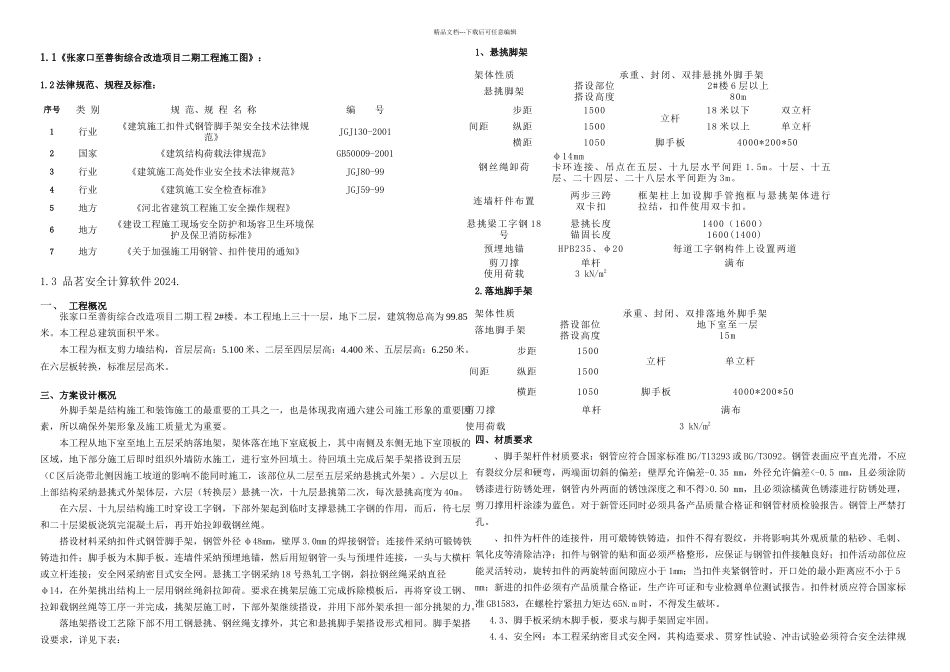

精品文档---下载后可任意编辑1.1《张家口至善街综合改造项目二期工程施工图》：1.2 法律规范、规程及标准：序号类 别规 范、规 程 名 称编 号1行业《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-20012国家《建筑结构荷载法律规范》GB50009-20013行业《建筑施工高处作业安全技术法律规范》JGJ80-994行业《建筑施工安全检查标准》JGJ59-995地方《河北省建筑工程施工安全操作规程》6地方《建设工程施工现场安全防护和场容卫生环境保护及保卫消防标准》7地方《关于加强施工用钢管、扣件使用的通知》1.3 品茗安全计算软件 2024.一、 工程概况张家口至善街综合改造项目二期工程 2#楼。本工程地上三十一层，地下二层，建筑物总高为 99.85米。本工程总建筑面积平米。本工程为框支剪力墙结构，首层层高：5.100 米、二层至四层层高：4.400 米、五层层高：6.250 米。在六层板转换，标准层层高米。三、方案设计概况外脚手架是结构施工和装饰施工的最重要的工具之一，也是体现我南通六建公司施工形象的重要因素，所以确保外架形象及施工质量尤为重要。本工程从地下室至地上五层采纳落地架，架体落在地下室底板上，其中南侧及东侧无地下室顶板的区域，地下部分施工后即时组织外墙防水施工，进行室外回填土。待回填土完成后架手架搭设到五层（C 区后浇带北侧因施工坡道的影响不能同时施工，该部位从二层至五层采纳悬挑式外架）。六层以上上部结构采纳悬挑式外架体层，六层（转换层）悬挑一次，十九层悬挑第二次，每次悬挑高度为 40m。在六层、十九层结构施工时穿设工字钢，下部外架起到临时支撑悬挑工字钢的作用，而后，待七层和二十层梁板浇筑完混凝土后，再开始拉卸载钢丝绳。搭设材料采纳扣件式钢管脚手架，钢管外径 φ48mm，壁厚 3.0mm 的焊接钢管；连接件采纳可锻铸铁铸造扣件；脚手板为木脚手板。连墙件采纳预埋地锚，然后用短钢管一头与预埋件连接，一头与大横杆或立杆连接；安全网采纳密目式安全网。悬挑工字钢采纳 18 号热轧工字钢，斜拉钢丝绳采纳直径φ14，在外架挑出结构上一层用钢丝绳斜拉卸荷。要求在挑架层施工完成拆除模板后，再将穿设工钢、拉卸载钢丝绳等工序一并完成，挑架层施工时，下部外架继续搭设，并用下部外架承担一部分挑架的力。落地架搭设工艺除下部不用工钢悬挑、钢丝绳支撑外，其它和悬挑脚手架搭设形式相同。脚手架搭设要求，详见下表：1、悬挑脚架架体性质承重、封闭、双排悬挑外脚手架悬挑脚架搭设...
