楼宇自控系统BAS标准解决方案VIP专享

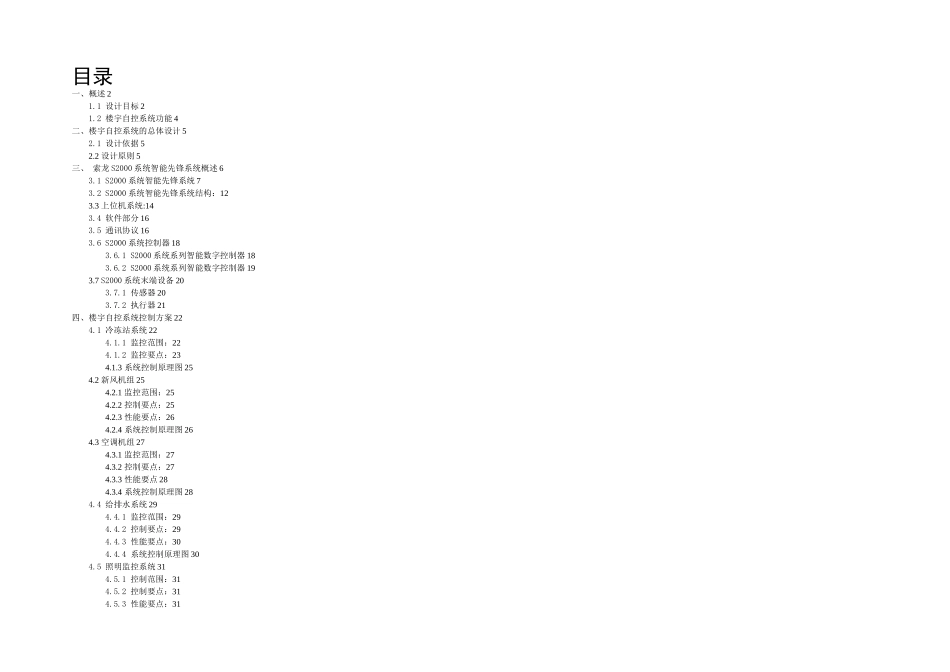

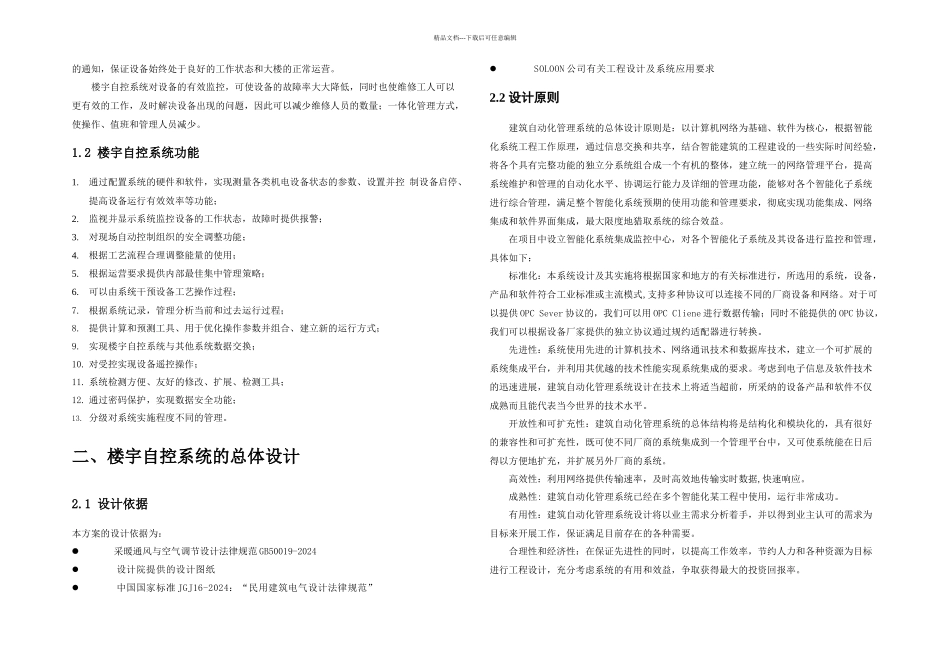

目录一、概述 21.1 设计目标 21.2 楼宇自控系统功能 4二、楼宇自控系统的总体设计 52.1 设计依据 52.2 设计原则 5三、 索龙 S2000 系统智能先锋系统概述 63.1 S2000 系统智能先锋系统 73.2 S2000 系统智能先锋系统结构：123.3 上位机系统:143.4 软件部分 163.5 通讯协议 163.6 S2000 系统控制器 183.6.1 S2000 系统系列智能数字控制器 183.6.2 S2000 系统系列智能数字控制器 193.7 S2000 系统末端设备 203.7.1 传感器 203.7.2 执行器 21四、楼宇自控系统控制方案 224.1 冷冻站系统 224.1.1 监控范围：224.1.2 监控要点：234.1.3 系统控制原理图 254.2 新风机组 254.2.1 监控范围：254.2.2 控制要点：254.2.3 性能要点：264.2.4 系统控制原理图 264.3 空调机组 274.3.1 监控范围：274.3.2 控制要点：274.3.3 性能要点 284.3.4 系统控制原理图 284.4 给排水系统 294.4.1 监控范围：294.4.2 控制要点：294.4.3 性能要点：304.4.4 系统控制原理图 304.5 照明监控系统 314.5.1 控制范围：314.5.2 控制要点：314.5.3 性能要点：31精品文档---下载后可任意编辑一、概述当前随着建筑规模增大、标准提高，大楼内的机电设备的数量也急剧增加，而设备又分散在各个楼层和角落，若采纳分散管理，就地监测和操作将占用大量人力资源，有时几乎难以实现。但采纳楼宇自动化系统，利用现代的计算机技术和网络系统，实现对所有机电设备的集中管理和自动监测，就能确保机场所有机电设备的安全运行，同时提高大楼内人员的舒适感和工作效率。系统的建设需要充分体现技术的先进性、系统的专业性、功能的复杂性、投资的可行性、建设的有用性等弱电系统建设所特有的专业要求，确保 XX 项目建设的顺利实施和按期正常运行。楼宇自控系统能自动接收各 DDC 控制器上传的统计信息及设备状态信息（正常、故障及报警），并能记录、打印、分析和管理。可完成功能集成，实现与消防报警系统、智能照明、监控和报警等系统的接口和联动功能，能与其他相关的工作站进行接口，配合集成商建成功能完善的物业管理中心。根据本项目的特点，我们选用索龙电子（SOLOON）的智能先锋楼宇自控系统实现对空调及送排风系统、变配电设备、照明、冷热源系统、给排水等系统的管理，并实现实行全时间的自动监测和控制，并同时收集、记录、保存及管理有关系统的重要信息及数据，达到提高运行效率，保证特别生产环境需要，...
