楼脚手架施工方案落地式悬挑式secret

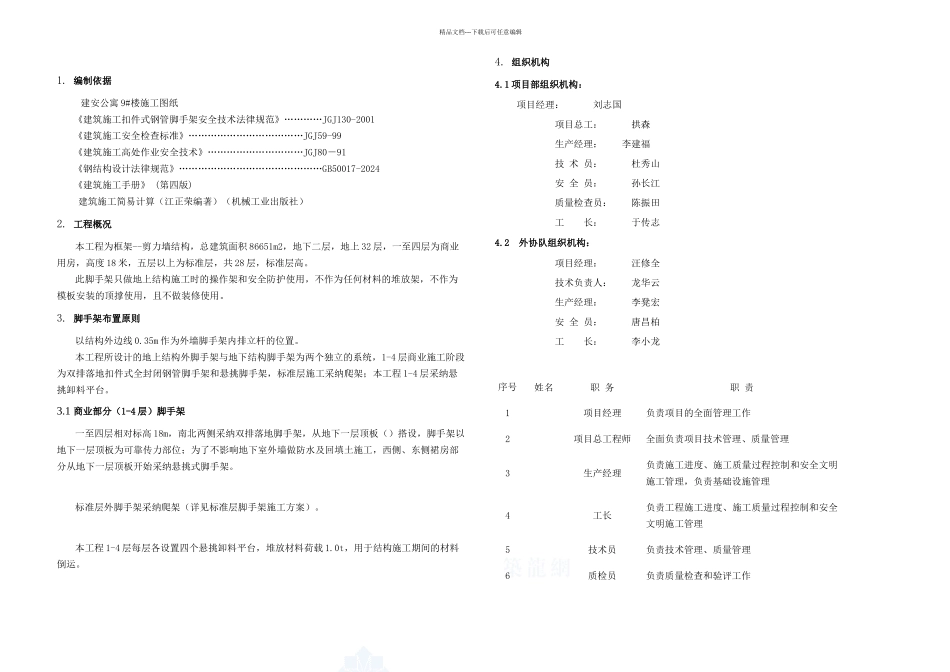

精品文档---下载后可任意编辑精品文档---下载后可任意编辑1. 编制依据建安公寓 9#楼施工图纸《建筑施工扣件式钢管脚手架安全技术法律规范》…………JGJ130-2001《建筑施工安全检查标准》………………………………JGJ59-99《建筑施工高处作业安全技术》…………………………JGJ80－91《钢结构设计法律规范》………………………………………GB50017-2024《建筑施工手册》 (第四版)建筑施工简易计算（江正荣编著）（机械工业出版社）2. 工程概况本工程为框架--剪力墙结构，总建筑面积 86651m2，地下二层，地上 32 层，一至四层为商业用房，高度 18 米，五层以上为标准层，共 28 层，标准层高。此脚手架只做地上结构施工时的操作架和安全防护使用，不作为任何材料的堆放架，不作为模板安装的顶撑使用，且不做装修使用。3. 脚手架布置原则以结构外边线 0.35m 作为外墙脚手架内排立杆的位置。本工程所设计的地上结构外脚手架与地下结构脚手架为两个独立的系统，1-4 层商业施工阶段为双排落地扣件式全封闭钢管脚手架和悬挑脚手架，标准层施工采纳爬架；本工程 1-4 层采纳悬挑卸料平台。3.1 商业部分（1-4 层）脚手架一至四层相对标高 18m，南北两侧采纳双排落地脚手架，从地下一层顶板（）搭设，脚手架以地下一层顶板为可靠传力部位；为了不影响地下室外墙做防水及回填土施工，西侧、东侧裙房部分从地下一层顶板开始采纳悬挑式脚手架。标准层外脚手架采纳爬架（详见标准层脚手架施工方案）。本工程 1-4 层每层各设置四个悬挑卸料平台，堆放材料荷载 1.0t，用于结构施工期间的材料倒运。4. 组织机构4.1 项目部组织机构：项目经理： 刘志国 项目总工： 拱森 生产经理： 李建福 技 术 员： 杜秀山 安 全 员： 孙长江 质量检查员： 陈振田 工 长： 于传志4.2 外协队组织机构： 项目经理： 汪修全 技术负责人： 龙华云 生产经理： 李凳宏 安 全 员： 唐昌柏 工 长： 李小龙序号姓名职 务职 责1项目经理负责项目的全面管理工作2项目总工程师全面负责项目技术管理、质量管理3生产经理负责施工进度、施工质量过程控制和安全文明施工管理，负责基础设施管理4工长负责工程施工进度、施工质量过程控制和安全文明施工管理5技术员负责技术管理、质量管理6质检员负责质量检查和验评工作精品文档---下载后可任意编辑序号姓名职 务职 责7安全负责人负责施工现场安全防护及监督、场容卫生、环境保 a 护及保...
