模块机水泵安装方案

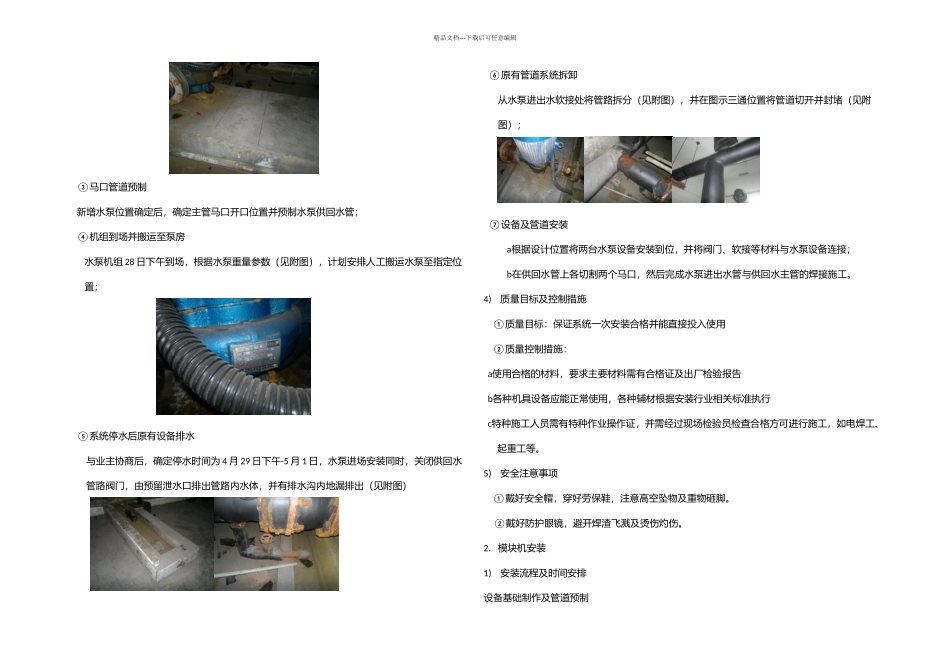

精品文档---下载后可任意编辑一、编制依据（1）国家现行有关施工及验收标准、法律规范、规程，如：《建筑给水排水及采暖工程施工质量验收法律规范》（GB50242-2024）《通风与空调工程施工质量验收法律规范》(GB50243-2024)《干净室施工及验收法律规范》(JGJ71-90)（2）四川省建委颁发的有关规程、安全、质量等文件;（3）本公司 ISO-9001 质量保证手册。二、工程概况本项目主要是对 1#楼 3 层原水泵拆除及新增水泵安装、管道系统改造方案；新增模块机组吊装、安装及管道系统改造方案；组合式空调机组吊装、安装方案；3#楼恒温恒湿机组基础预制方案、吊装及安装方案等进行综合阐述及详细施工安排。三、安装方案1. 水泵安装1)安装流程及时间安排水泵位置放线确认 （4 月 26 日完成） 马口位置管道预制 （4 月 26 日完成）设备基础制作 （4 月 28 日完成）机组到场并搬运至泵房 （4 月 28 日完成）系统停水后原有设备排水 （4 月 29 日下午完成）原有管路系统拆除 （4 月 30 日上午完成）设备及管道系统安装（4 月 30 日完成）2)施工安排①人员安排：管工 1 名、电焊工 1 名、运输工 1 名、普工 3 名②施工设备：氧气乙炔、电焊机各 1 台其它机具：铁榔头、撬棍、手电钻、线盘、冲击钻、手砂轮、活动扳手等。③施工材料：钢管及管件、水阀、膨胀螺丝 M10、螺杆螺帽、5mm 厚钢板、阀门垫片、减震垫、支架型钢、电焊条等3)主要技术要求①设备基础制作水泵基础材料为两块 25mm 厚钢板制成，尺寸分别为 300*250 和 250*250，使用 8 根 φ16螺杆将钢板及水泵固定于原有水泥基础。②水泵位置确定根据原有水泵基础及供回水主管位置，确定调整后水泵钢板基础位置（见附图）；精品文档---下载后可任意编辑③马口管道预制新增水泵位置确定后，确定主管马口开口位置并预制水泵供回水管；④机组到场并搬运至泵房水泵机组 28 日下午到场，根据水泵重量参数（见附图），计划安排人工搬运水泵至指定位置；⑤系统停水后原有设备排水与业主协商后，确定停水时间为 4 月 29 日下午-5 月 1 日，水泵进场安装同时，关闭供回水管路阀门，由预留泄水口排出管路内水体，并有排水沟内地漏排出（见附图）⑥原有管道系统拆卸从水泵进出水软接处将管路拆分（见附图），并在图示三通位置将管道切开并封堵（见附图）；⑦设备及管道安装a根据设计位置将两台水泵设备安装到位，并将阀门、软接等材料与水泵设备连接；b...
