模板支撑架方案

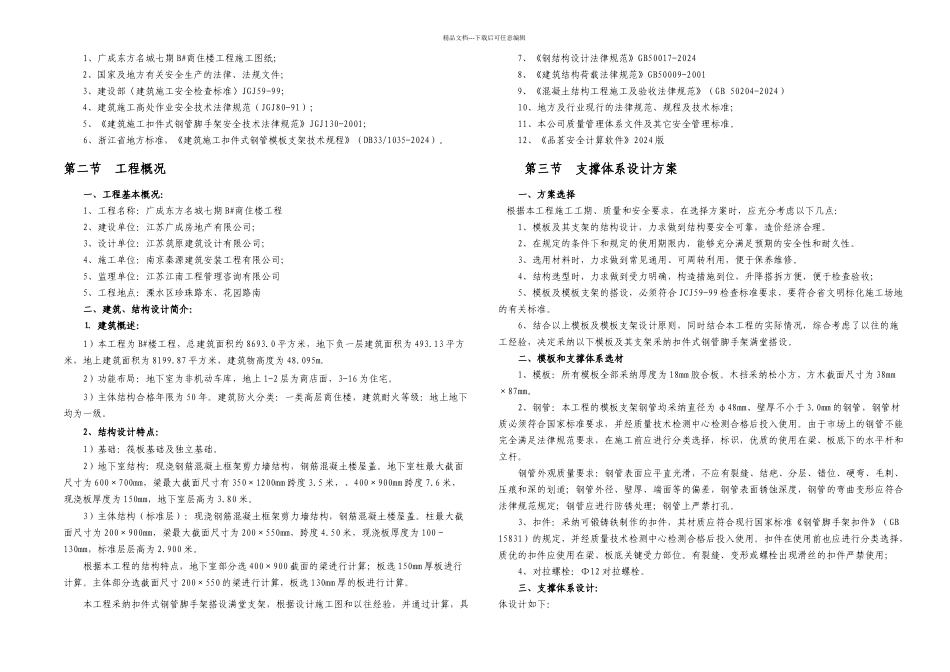

精品文档---下载后可任意编辑1、广成东方名城七期 B#商住楼工程施工图纸；2、国家及地方有关安全生产的法律、法规文件；3、建设部〈建筑施工安全检查标准〉JGJ59-99；4、建筑施工高处作业安全技术法律规范（JGJ80-91）；5、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2001；6、浙江省地方标准，《建筑施工扣件式钢管模板支架技术规程》（DB33/1035-2024）。7、《钢结构设计法律规范》GB50017-20248、《建筑结构荷载法律规范》GB50009-20019、《混凝土结构工程施工及验收法律规范》（GB 50204-2024）10、地方及行业现行的法律规范、规程及技术标准；11、本公司质量管理体系文件及其它安全管理标准。12、《品茗安全计算软件》2024 版第二节 工程概况一、工程基本概况：1、工程名称：广成东方名城七期 B#商住楼工程2、建设单位：江苏广成房地产有限公司；3、设计单位：江苏筑原建筑设计有限公司；4、施工单位：南京秦源建筑安装工程有限公司；5、监理单位：江苏江南工程管理咨询有限公司5、工程地点：溧水区珍珠路东、花园路南二、建筑、结构设计简介：⒈ 建筑概述：1）本工程为 B#楼工程，总建筑面积约 8693.0 平方米，地下负一层建筑面积为 493.13 平方米，地上建筑面积为 8199.87 平方米，建筑物高度为 48.095m.2）功能布局：地下室为非机动车库，地上 1-2 层为商店面，3-16 为住宅。3）主体结构合格年限为 50 年。建筑防火分类：一类高层商住楼，建筑耐火等级：地上地下均为一级。2、结构设计特点：1）基础：筏板基础及独立基础。2）地下室结构：现浇钢筋混凝土框架剪力墙结构，钢筋混凝土楼屋盖。地下室柱最大截面尺寸为 600×700mm，梁最大截面尺寸有 350×1200mm 跨度 3.5 米，、400×900mm 跨度 7.6 米，现浇板厚度为 150mm，地下室层高为 3.80 米。3）主体结构（标准层）：现浇钢筋混凝土框架剪力墙结构，钢筋混凝土楼屋盖。柱最大截面尺寸为 200×900mm，梁最大截面尺寸为 200×550mm，跨度 4.50 米，现浇板厚度为 100～130mm，标准层层高为 2.900 米。根据本工程的结构特点，地下室部分选 400×900 截面的梁进行计算；板选 150mm 厚板进行计算。主体部分选截面尺寸 200×550 的梁进行计算，板选 130mm 厚的板进行计算。第三节 支撑体系设计方案一、方案选择根据本工程施工工期、质量和安全要求，在选择方案时，应充分考虑以下几点：1、模板及其支架的结构设计，力求做到结构要安...
