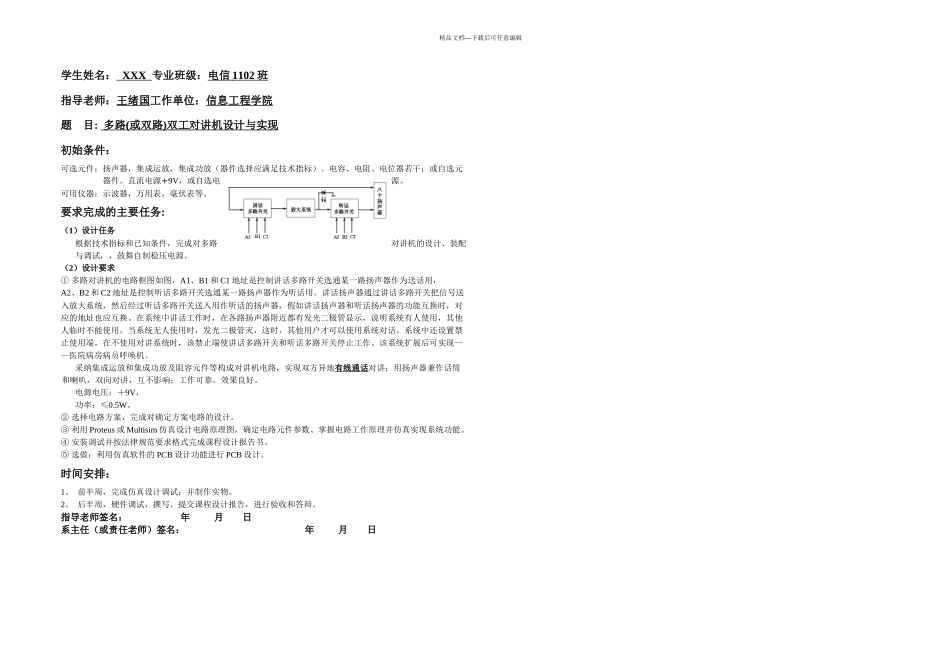

精品文档---下载后可任意编辑学生姓名： XXX 专业班级：电信 1102 班 指导老师：王绪国工作单位：信息工程学院题 目: 多路 ( 或 双 路 ) 双工 对讲机设计 与实现 初始条件：可选元件：扬声器，集成运放，集成功放（器件选择应满足技术指标）
电容、电阻、电位器若干；或自选元器件
直流电源+9V，或自选电源
可用仪器：示波器，万用表，毫伏表等
要求完成的主要任务:（1）设计任务根据技术指标和已知条件，完成对多路对讲机的设计、装配与调试，，鼓舞自制稳压电源
（2）设计要求① 多路对讲机的电路框图如图，A1、B1 和 C1 地址是控制讲话多路开关选通某一路扬声器作为送话用，A2、B2 和 C2 地址是控制听话多路开关选通某一路扬声器作为听话用
讲话扬声器通过讲话多路开关把信号送入放大系统，然后经过听话多路开关送入用作听话的扬声器，假如讲话扬声器和听话扬声器的功能互换时，对应的地址也应互换
在系统中讲话工作时，在各路扬声器附近都有发光二极管显示，说明系统有人使用，其他人临时不能使用
当系统无人使用时，发光二极管灭，这时，其他用户才可以使用系统对话
系统中还设置禁止使用端，在不使用对讲系统时，该禁止端使讲话多路开关和听话多路开关停止工作
该系统扩展后可实现——医院病房病员呼唤机
采纳集成运放和集成功放及阻容元件等构成对讲机电路，实现双方异地有线通话对讲；用扬声器兼作话筒和喇叭，双向对讲，互不影响；工作可靠，效果良好
电源电压：＋9V，功率：≤0

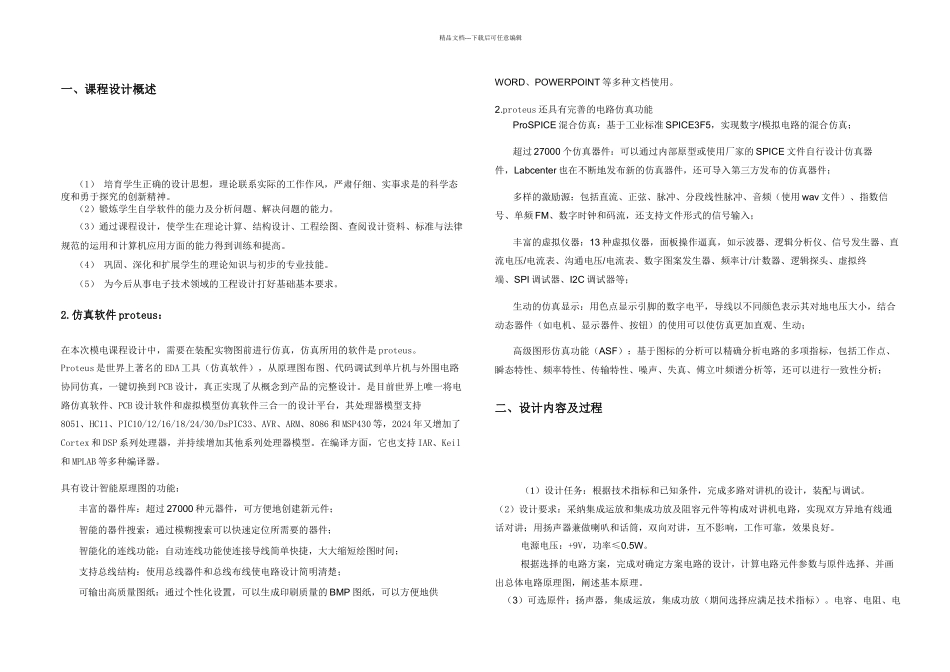

② 选择电路方案，完成对确定方案电路的设计
③ 利用 Proteus 或 Multisim 仿真设计电路原理图，确定电路元件参数、掌握电路工作原理并仿真实现系统功能
④ 安装调试并按法律规范要求格式完成课程设计报告书
⑤ 选做：利用仿真软件的 PCB 设计功能进行 PCB 设计
时间安排：1、 前半周，完成仿真设计调
