款重庆长安志翔车载免提系统维修手册VIP专享

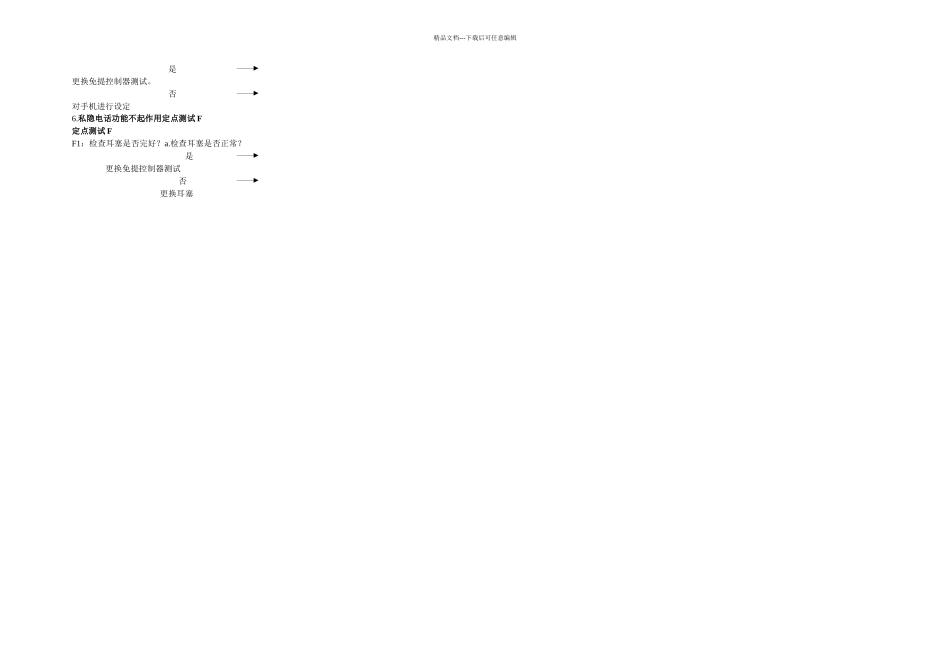

此处螺钉需要使用片螺母精品文档---下载后可任意编辑适用车型: 长安•志翔目录外形与安装 页码车载免提系统……………………………………………………………………………409-00-2外部线路连接图车载免提系统……………………………………………………………………………409-00-3端子视图及端子定义车载免提系统……………………………………………………………………………409-00-3维修工具车载免提系统……………………………………………………………………………409-00-4诊断与维修车载免提系统……………………………………………………………………………409-00-4外形与安装1.免提控制器用两颗螺钉和一个片螺母固定在中控箱内部：2.麦克风安装在前顶灯内，先将麦克风倒扣在前顶灯内，再装上压板。外部线路连接图见附图一：车载免提系统外部线路连接图端子视图及端子定义1、免提控制器插接件端子视图及端子定义如下:2、麦克风插接件端子视图及端子定义如下:精品文档---下载后可任意编辑维修工具1.万用表2.维修线束的专用工具诊断与维修1.有电话进入时，免提系统不工作 定点测试 A2.不能听到对方说话 定点测试 B定点测试 C4.方向盘接挂键不起作用 定点测试 D5.自动接听功能不起作用 定点测试 E6.私隐电话功能不起作用 定点测试 F1.有电话进入时，免提系统不工作 定点测试 A定点测试 A:A1: 检查仪表台中控盒 F11,15A a. 检查仪表台中控盒保险 F11,15A 是否完好? 是 转到 A2 否 更换保险丝试机A2: 检查免提控制器 9 脚电压 a. 在通话状态，检测 9 脚对地电压， 是 否转到 A3A3：检查手机是否属于使用手册指定的手机类型a.是否属于指定的类型？ 是b.检查手机是否能正常使用 否手机不支持，无法使用免提系统2.不能听到对方说话定点测试 B定点测试 B:B1：检查电喇叭驱动电压 a. 在通话状态，检测免提控制器 6 脚和 12 脚之间的电压值，是否为零？否检查右前喇叭的接插件或更换喇叭是转到 B2B2: 检查手机通话音量是否调为零a. 查看手机通话时的音量是否为零 是调大手机通话音量 否更换免提控制器试机3.对方说话不能听到 定点测试 C定点测试 C:C1:检测麦克风的电压 a. 在通话状态下，检测免提控制器 1、2 脚的电压是否为零否检查麦克风的接插件或更换麦克风测试是更换免提控制器测试4.方向盘接挂键不起作用 定点测试 D定点测试 D: D1：检查接地是否正常 a.检查 G101 对地电阻是否为...
