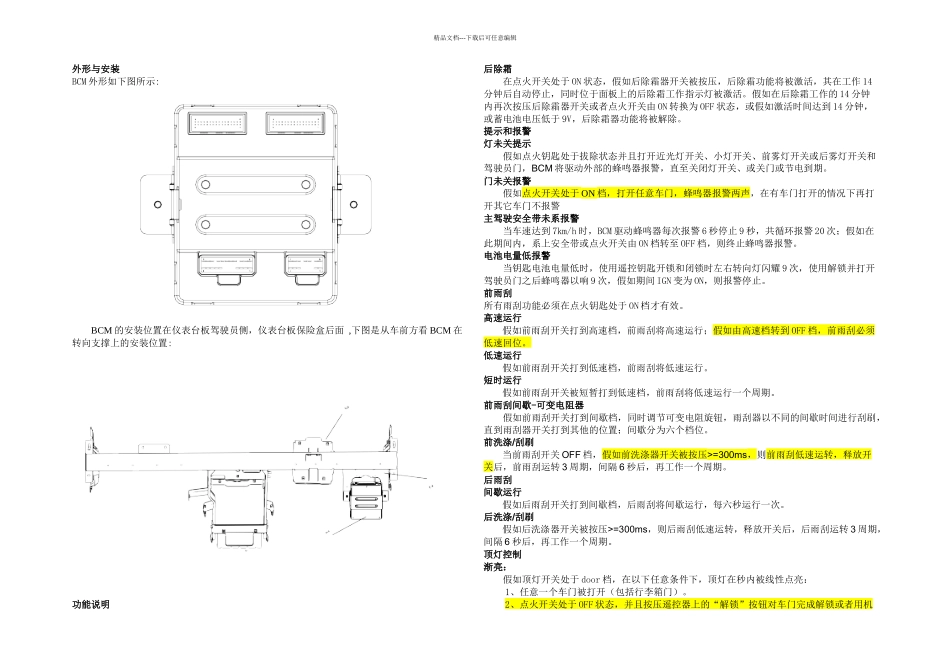

精品文档---下载后可任意编辑适用车型: 长安•志翔目录页码外形与安装车身控制器……………………………………………………………………………………405-02-2功能说明车身控制器……………………………………………………………………………………405-02-3接插件定义车身控制器……………………………………………………………………………………405-02-7维修工具车身控制器……………………………………………………………………………………405-02-11诊断与维修车身控制器……………………………………………………………………………………405-02-12发动机仓电器盒中各器件排布车身控制器……………………………………………………………………………………405-02-18仪表台板电器盒中各器件排布车身控制器……………………………………………………………………………………405-02-19外围接线原理车身控制器……………………………………………………………………………………405-02-20精品文档---下载后可任意编辑外形与安装BCM 外形如下图所示:BCM 的安装位置在仪表台板驾驶员侧,仪表台板保险盒后面 ,下图是从车前方看 BCM 在转向支撑上的安装位置:功能说明后除霜在点火开关处于 ON 状态,假如后除霜器开关被按压,后除霜功能将被激活,其在工作 14分钟后自动停止,同时位于面板上的后除霜工作指示灯被激活。假如在后除霜工作的 14 分钟内再次按压后除霜器开关或者点火开关由 ON 转换为 OFF 状态,或假如激活时间达到 14 分钟,或蓄电池电压低于 9V,后除霜器功能将被解除。提示和报警灯未关提示假如点火钥匙处于拔除状态并且打开近光灯开关、小灯开关、前雾灯开关或后雾灯开关和驾驶员门,BCM 将驱动外部的蜂鸣器报警,直至关闭灯开关、或关门或节电到期。门未关报警假如点火开关处于 ON 档,打开任意车门,蜂鸣器报警两声,在有车门打开的情况下再打开其它车门不报警主驾驶安全带未系报警当车速达到 7km/h 时,BCM 驱动蜂鸣器每次报警 6 秒停止 9 秒,共循环报警 20 次;假如在此期间内,系上安全带或点火开关由 ON 档转至 OFF 档,则终止蜂鸣器报警。电池电量低报警当钥匙电池电量低时,使用遥控钥匙开锁和闭锁时左右转向灯闪耀 9 次,使用解锁并打开驾驶员门之后蜂鸣器以响 9 次,假如期间 IGN 变为 ON,则报警停止。前雨刮所有雨刮功能必须在点火钥匙处于 ON 档才有效。高速运行假如前雨刮...
