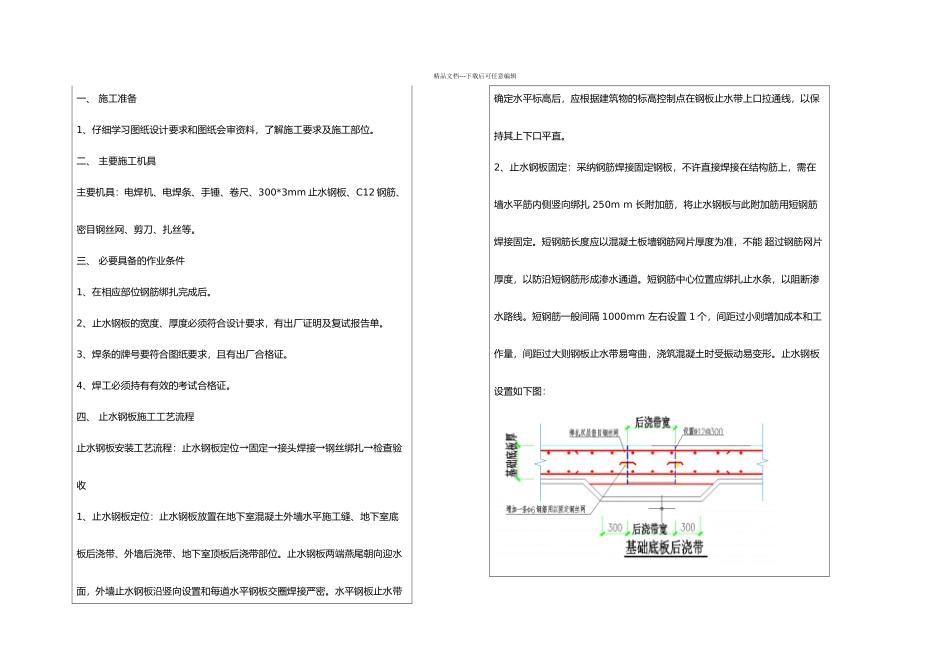

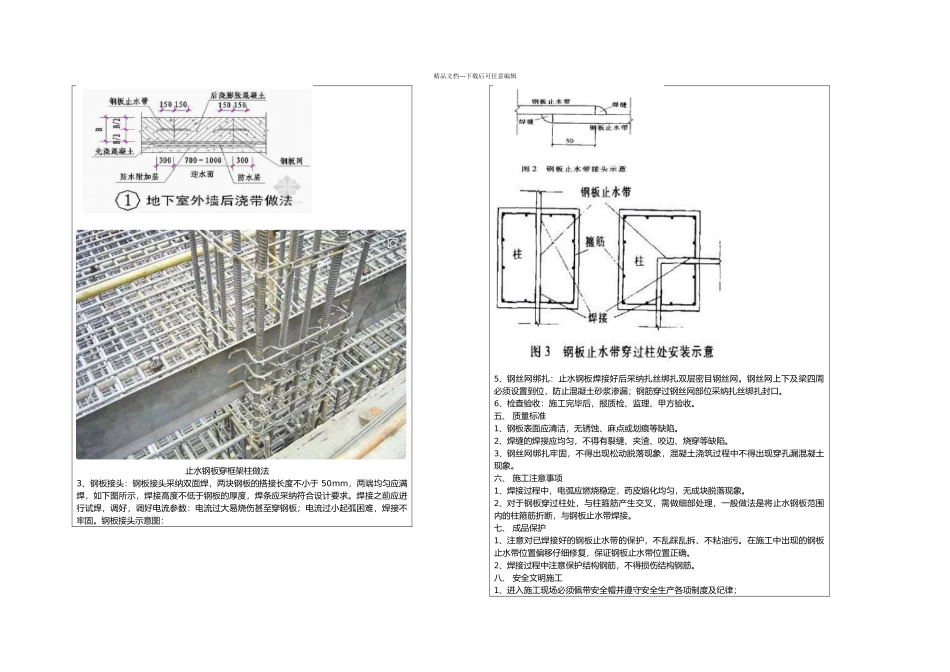

精品文档---下载后可任意编辑 一、 施工准备 1、仔细学习图纸设计要求和图纸会审资料，了解施工要求及施工部位。 二、 主要施工机具主要机具：电焊机、电焊条、手锤、卷尺、300*3mm 止水钢板、C12 钢筋、密目钢丝网、剪刀、扎丝等。 三、 必要具备的作业条件1、在相应部位钢筋绑扎完成后。2、止水钢板的宽度、厚度必须符合设计要求，有出厂证明及复试报告单。3、焊条的牌号要符合图纸要求，且有出厂合格证。4、焊工必须持有有效的考试合格证。 四、 止水钢板施工工艺流程止水钢板安装工艺流程：止水钢板定位→固定→接头焊接→钢丝绑扎→检查验收1、止水钢板定位：止水钢板放置在地下室混凝土外墙水平施工缝、地下室底板后浇带、外墙后浇带、地下室顶板后浇带部位。止水钢板两端燕尾朝向迎水面，外墙止水钢板沿竖向设置和每道水平钢板交圈焊接严密。水平钢板止水带确定水平标高后，应根据建筑物的标高控制点在钢板止水带上口拉通线，以保持其上下口平直。2、止水钢板固定：采纳钢筋焊接固定钢板，不许直接焊接在结构筋上，需在墙水平筋内侧竖向绑扎 250m m 长附加筋，将止水钢板与此附加筋用短钢筋焊接固定。短钢筋长度应以混凝土板墙钢筋网片厚度为准，不能 超过钢筋网片厚度，以防沿短钢筋形成渗水通道。短钢筋中心位置应绑扎止水条，以阻断渗水路线。短钢筋一般间隔 1000mm 左右设置 1 个，间距过小则增加成本和工作量，间距过大则钢板止水带易弯曲，浇筑混凝土时受振动易变形。止水钢板设置如下图：精品文档---下载后可任意编辑止水钢板穿框架柱做法3、钢板接头：钢板接头采纳双面焊，两块钢板的搭接长度不小于 50mm，两端均匀应满焊，如下图所示，焊接高度不低于钢板的厚度，焊条应采纳符合设计要求。焊接之前应进行试焊，调好，调好电流参数：电流过大易烧伤甚至穿钢板；电流过小起弧困难，焊接不牢固。钢板接头示意图：5、钢丝网绑扎：止水钢板焊接好后采纳扎丝绑扎双层密目钢丝网。钢丝网上下及梁四周必须设置到位，防止混凝土砂浆渗漏；钢筋穿过钢丝网部位采纳扎丝绑扎封口。6、检查验收：施工完毕后，报质检、监理、甲方验收。 五、 质量标准1、钢板表面应清洁，无锈蚀、麻点或划痕等缺陷。2、焊缝的焊接应均匀，不得有裂缝、夹渣、咬边、烧穿等缺陷。3、钢丝网绑扎牢固，不得出现松动脱落现象，混凝土浇筑过程中不得出现穿孔漏混凝土现象。 六、 施工注意事项1、焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无...
