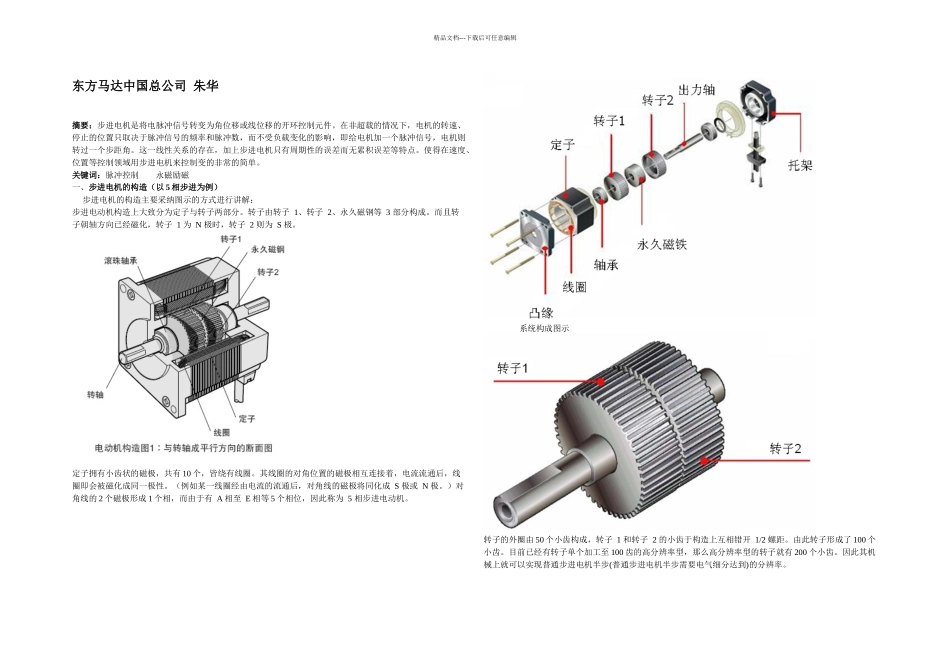

步进电机基础入门_第1页
1/3

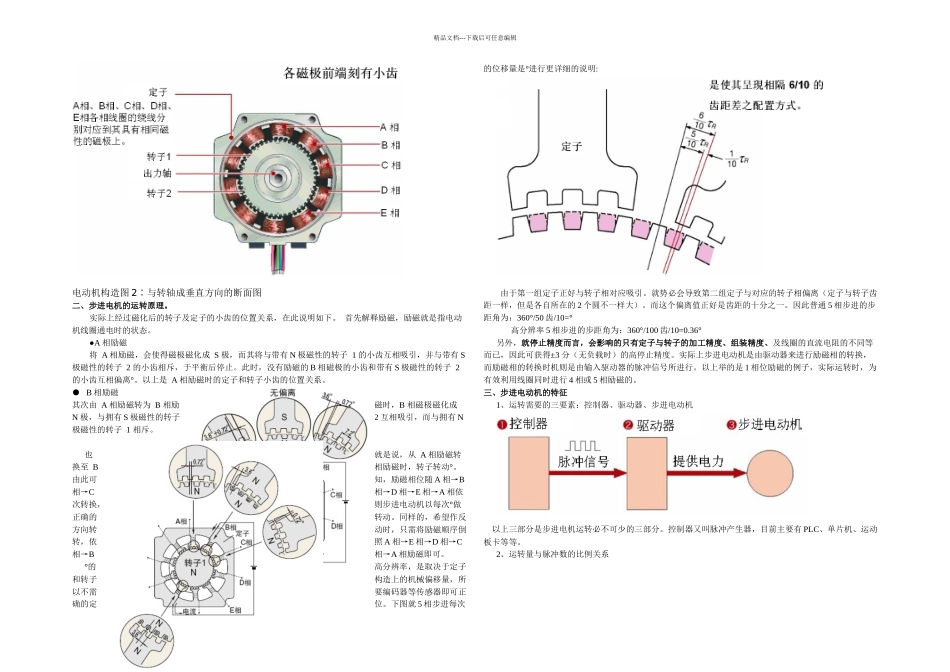

步进电机基础入门_第2页
2/3

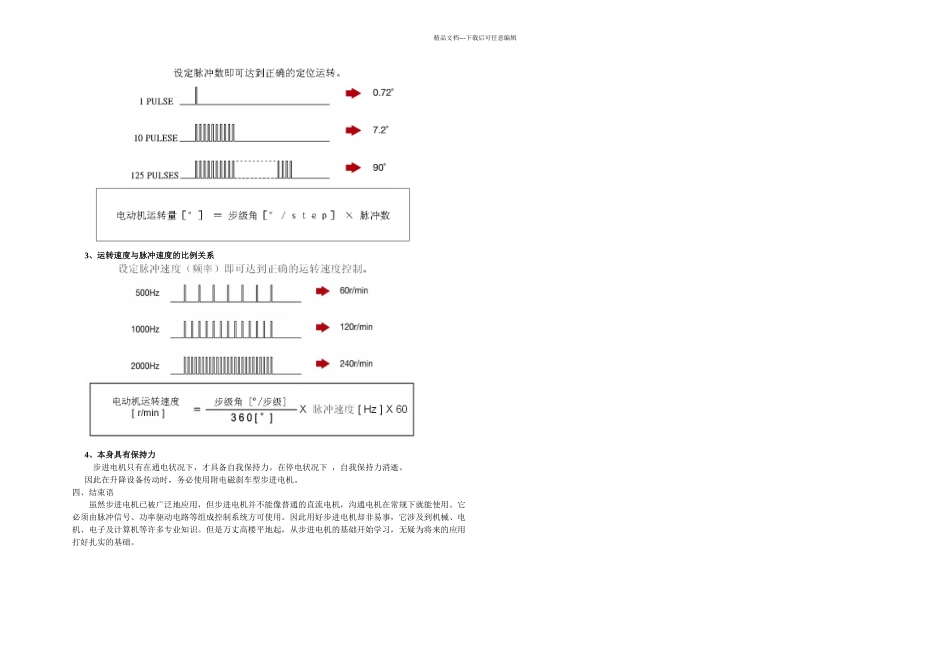

步进电机基础入门_第3页
3/3
精品文档---下载后可任意编辑东方马达中国总公司 朱华摘要:步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。在非超载的情况下,电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数,而不受负载变化的影响,即给电机加一个脉冲信号,电机则转过一个步距角。这一线性关系的存在,加上步进电机只有周期性的误差而无累积误差等特点。使得在速度、位置等控制领域用步进电机来控制变的非常的简单。关键词:脉冲控制 永磁励磁一、步进电机的构造(以 5 相步进为例) 步进电机的构造主要采纳图示的方式进行讲解:步进电动机构造上大致分为定子与转子两部分。转子由转子 1、转子 2、永久磁钢等 3 部分构成。而且转子朝轴方向已经磁化,转子 1 为 N 极时,转子 2 则为 S 极。定子拥有小齿状的磁极,共有 10 个,皆绕有线圈。其线圈的对角位置的磁极相互连接着,电流流通后,线圈即会被磁化成同一极性。(例如某一线圈经由电流的流通后,对角线的磁极将同化成 S 极或 N 极。)对角线的 2 个磁极形成 1 个相,而由于有 A 相至 E 相等 5 个相位,因此称为 5 相步进电动机。 系统构成图示转子的外圈由 50 个小齿构成,转子 1 和转子 2 的小齿于构造上互相错开 1/2 螺距。由此转子形成了 100 个小齿。目前已经有转子单个加工至 100 齿的高分辨率型,那么高分辨率型的转子就有 200 个小齿。因此其机械上就可以实现普通步进电机半步(普通步进电机半步需要电气细分达到)的分辨率。精品文档---下载后可任意编辑电动机构造图 2∶与转轴成垂直方向的断面图二、步进电机的运转原理。实际上经过磁化后的转子及定子的小齿的位置关系,在此说明如下。 首先解释励磁,励磁就是指电动机线圈通电时的状态。●A 相励磁将 A 相励磁,会使得磁极磁化成 S 极,而其将与带有 N 极磁性的转子 1 的小齿互相吸引,并与带有 S极磁性的转子 2 的小齿相斥,于平衡后停止。此时,没有励磁的 B 相磁极的小齿和带有 S 极磁性的转子 2 的小齿互相偏离°。以上是 A 相励磁时的定子和转子小齿的位置关系。● B 相励磁其次由 A 相励磁转为 B 相励磁时,B 相磁极磁化成 N 极,与拥有 S 极磁性的转子 2 互相吸引,而与拥有 N极磁性的转子 1 相斥。也就是说,从 A 相励磁转换至 B 相励磁时,转子转动°。由此可知,励磁相位随 A 相→B相→C相→D 相→E 相→A 相依次转换,则步进...
