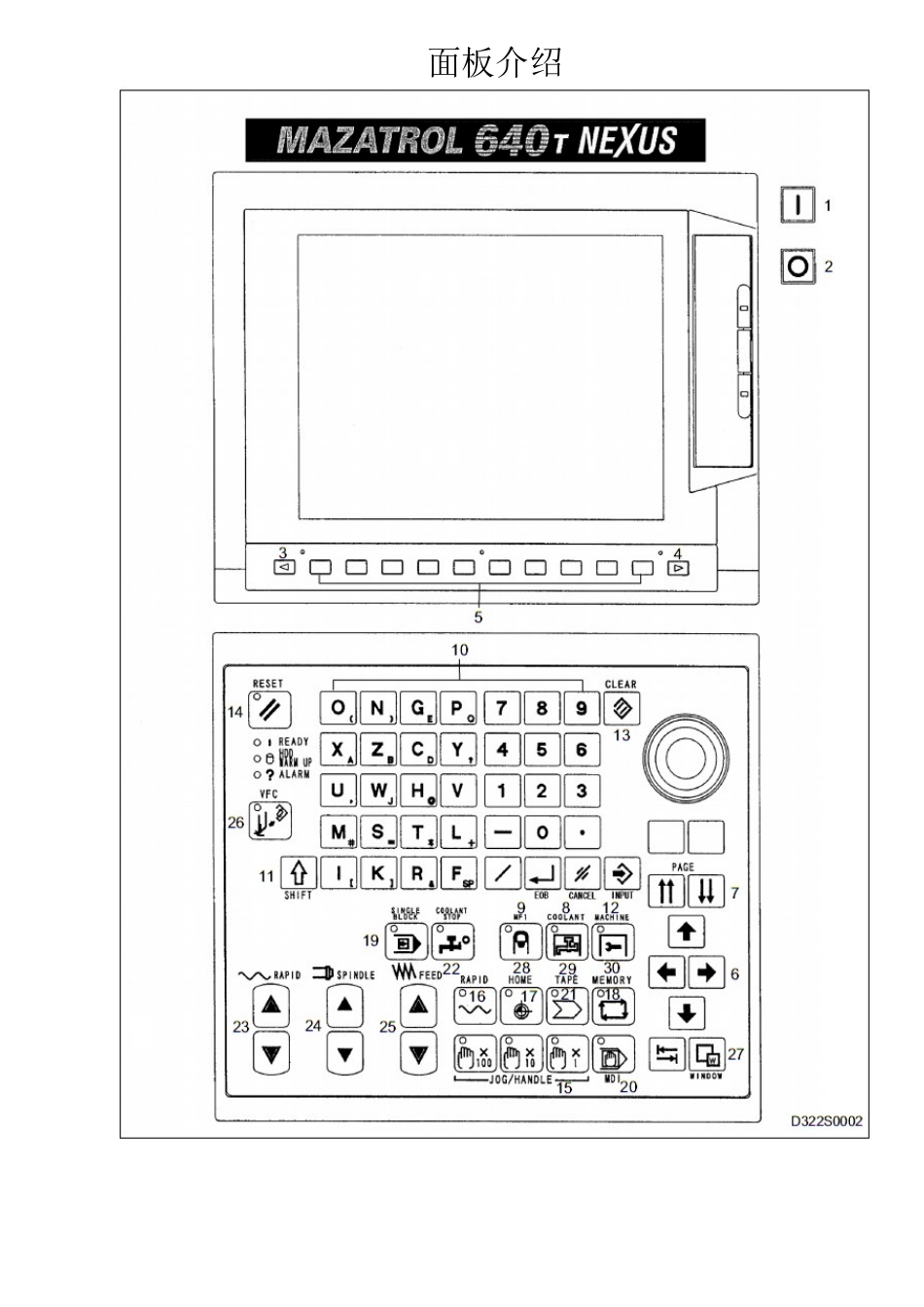

面板介绍1电源打开按钮2电源关闭按钮3主菜单4扩展键5菜单键6光标键7翻页键(PAGE)8数据取消键(CANCEL)9EOB键10字母/数值键11上档键(SHIFT)12确定键(INPUT)13删除键(CLEAR)14复位键(RESET)15手轮倍率键16快速进给键(RAPID)17回零点键(HOME)18自动运行键(MEMORY)19单段键(SINGLEBLOCK)20MDI键21执行外部程序键(TAPE)22冷却液停止键(COOLANTSTOP)23G00速度修调键(RAPID)24S转速修调键(SPINDLE)25G01速度修调键(FEED)26VFC键（加工时用于修调S和F，人机对话有效）27切换键(TAB)28辅助键(MF1)29冷却液菜单键(COOLANT)30维修键(MACHINE)39紧急停止按钮40主轴反转键(SPINDLEREV)灯亮，反转。灯灭，正转。41主轴启动键(SPINDLESTART)42主轴停止键(SPINDLESTOP)43刀具选择按键(TOOLSELECT)44轴移动按键45选择XZC键(AXISSELECT)46手轮47尾座主轴用按键(TAILSPINDLE）48进给停止按钮(红色)(FEEDHOLD)49启动按钮(绿色)(CYCLESTART)50开门操作(MACHINESETUP)51排屑器启动键(CHIPCONVEYOR)52程序改写开关(带钥匙)53门开锁按键(DOORUNLOCK)54GL/CF切换按键卡爪的设置以上是调整卡爪外夹紧和内加紧的的方法。至于卡爪夹持直径的调整，需手动调节卡爪的啮合齿的位置。通常卡爪与卡盘外圆齐平时，夹持棒料外圆为40mm，根据此基准调节啮合齿的位置，注意每齿啮合位置要一致，否则工件转动起来为偏心状态。提示：在卡爪夹持好工件后，将脚踏开关置于脚不容易踩踏处，防止走动过程中误操作尾座的操作QuickTurn100M车削中心简要操作说明：一律假设工件静止不动，刀具相对运动。单位为毫米和度数的整数一定要加小数点。后置刀架，刀片朝上，主轴M04反转；主轴反转，角度为正，主轴正转，角度为负。1、开机：机床左侧打开电源——屏幕右侧系统电源开——松开急停——等待开机。2、回零：X、Z轴回零：按“JOG/HANDLE”手动键——选择“X100”倍率——切换X、Z轴把机床往负方向移动一点——按“HOME”回零键——将RAPID快速倍率选择50％——按X+、Z+不放——面板机械坐标系为0（出现回零成功标志红色的小点）。C轴回零：同时按住“MF1”和“C轴连接”键——机械坐标C轴为0，同时“C轴连接”变粉红色（主轴处于受控状态）——再次按住“MF1”和“C轴连接”键——取消C轴受控。3、开门、移动各轴、手动选刀、卡盘操作：①按“JOG/HANDLE”手动键——选择“X100”倍率——切换X、Z轴摇动手轮可以移动轴运动，C轴连接状态下——AXISSELECT选择C轴——可以摇动C轴（一律假设工件静止不动，刀具相对运动）。②按住“DOORUNLOCK”键不放——手动开门（开门钥匙没有打开时，必须关门操作）。③按“TOOLSELECT”——F/H刀库往下转动选刀——R/V刀库往上转动选刀（注意刀库必须远离主轴）。④卡盘为单踏开关，即踩一次卡爪松开工件，再踩一次夹紧工件。（具体看卡爪操作说明）。4、设定新刀具：钥匙接通，按屏幕左下方“”主菜单——按“刀具资料”键——光标移动到要设立刀具的◄刀位号上——按“编写刀具”键——粉红色线框会选择右边一个框——按“↓”下光标键——进入形状设立选项（第一页为车削刀具GNL为车刀GRV割断刀THR螺纹刀DRL钻头TAP丝锥SRTSNS动力头，按“>>>”按钮进入第二页，第二页为铣削刀具MDR钻头MTP丝锥BOR镗刀EML铣刀FML面铣刀）——对应刀位号选择相应的刀具形状（1号刀位外圆车刀7号刀位外圆铣刀9号、11号刀位端面铣刀）——选择一个形状后进入配件选项（OUT为外圆IN为内孔EDG端面）——选择后进入切削方向选项——选择对应的旋转方向——剩下的都不填写——按“”主菜单——按“位置”退出。◄5、删除刀具：按“”主菜单——按“刀具资料”按钮——使用光标键移动到要删除刀具的刀位号上—◄—按“编写刀具”按钮——按“清空”——按“INPUT”确认。6、编程及模拟：钥匙接通，按屏幕左下方“”主菜单——按“程序”——按“工号”——输入程序名（数◄字）——按“INPUT”确认——按“EIA/ISO程序”——进入编辑状态——编好程序，按“程序完成”按钮——按“刀尖路径检查”按钮——按“检查继续”按钮（连续轨迹模拟）/按“检查步骤”按钮（单段轨迹模拟）/按“刀尖路径清除”按钮（清除图象）...
