浅析某高层民用建筑给排水施工要点

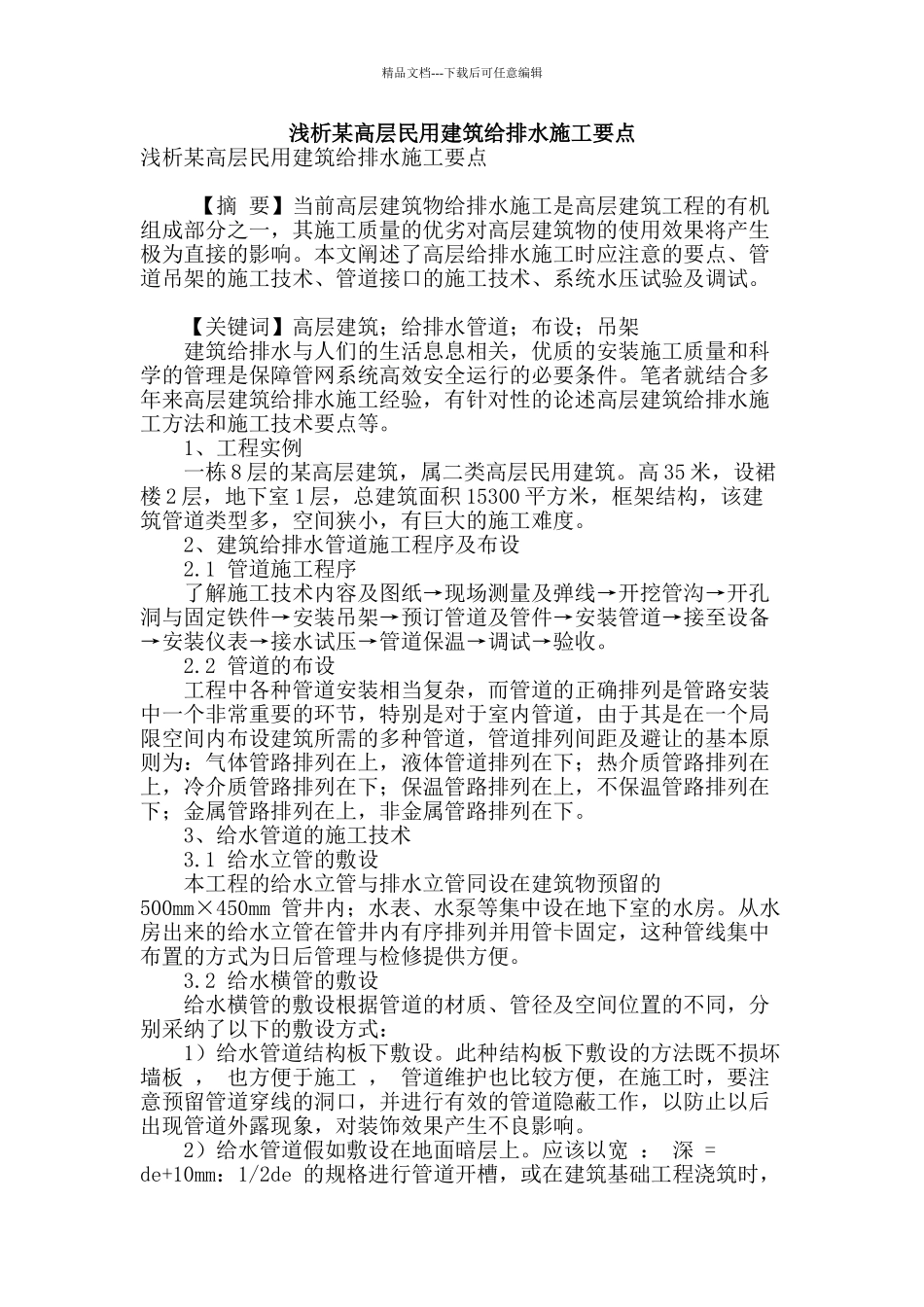

浅析某高层民用建筑给排水施工要点_第1页
1/4

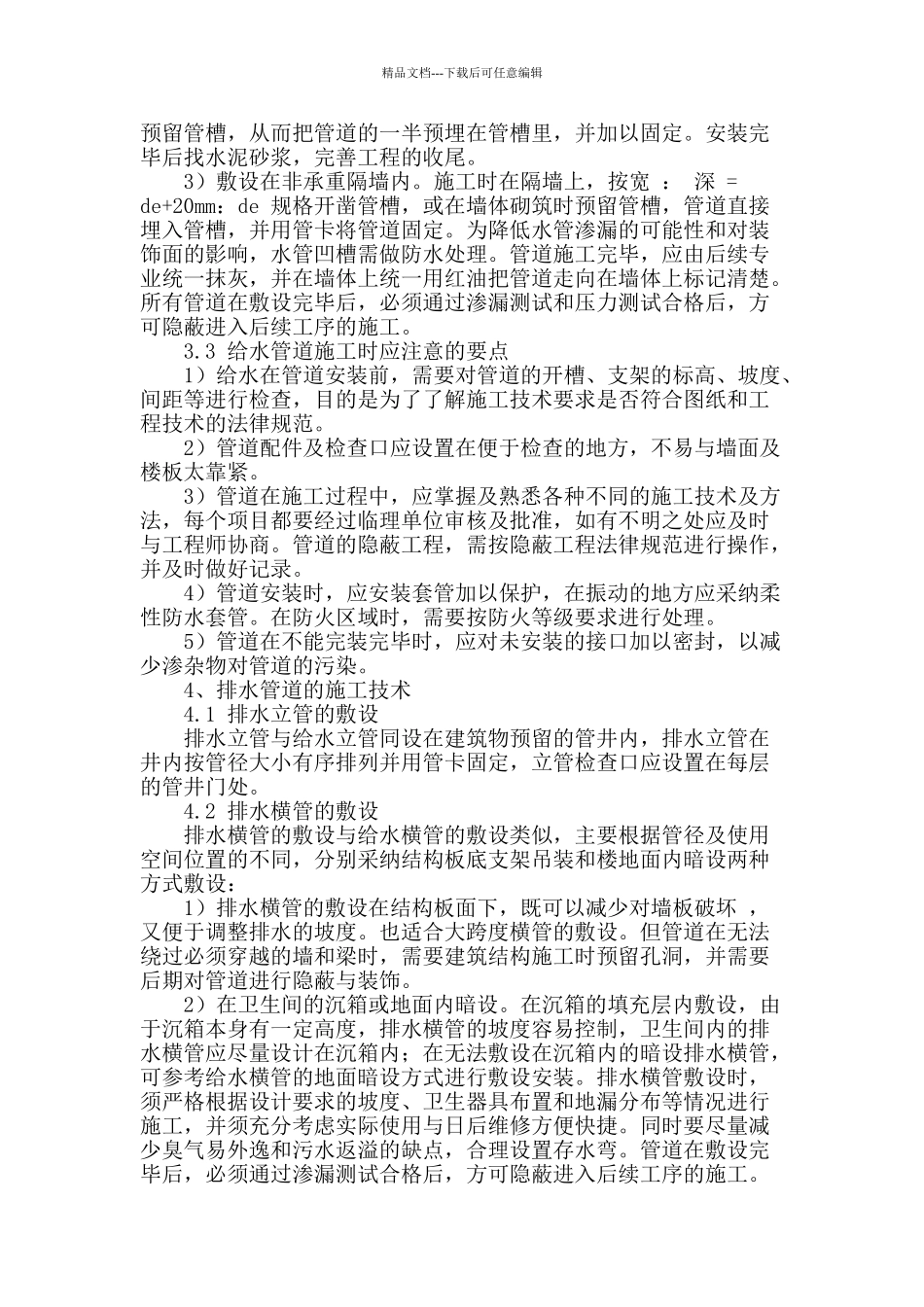

浅析某高层民用建筑给排水施工要点_第2页
2/4

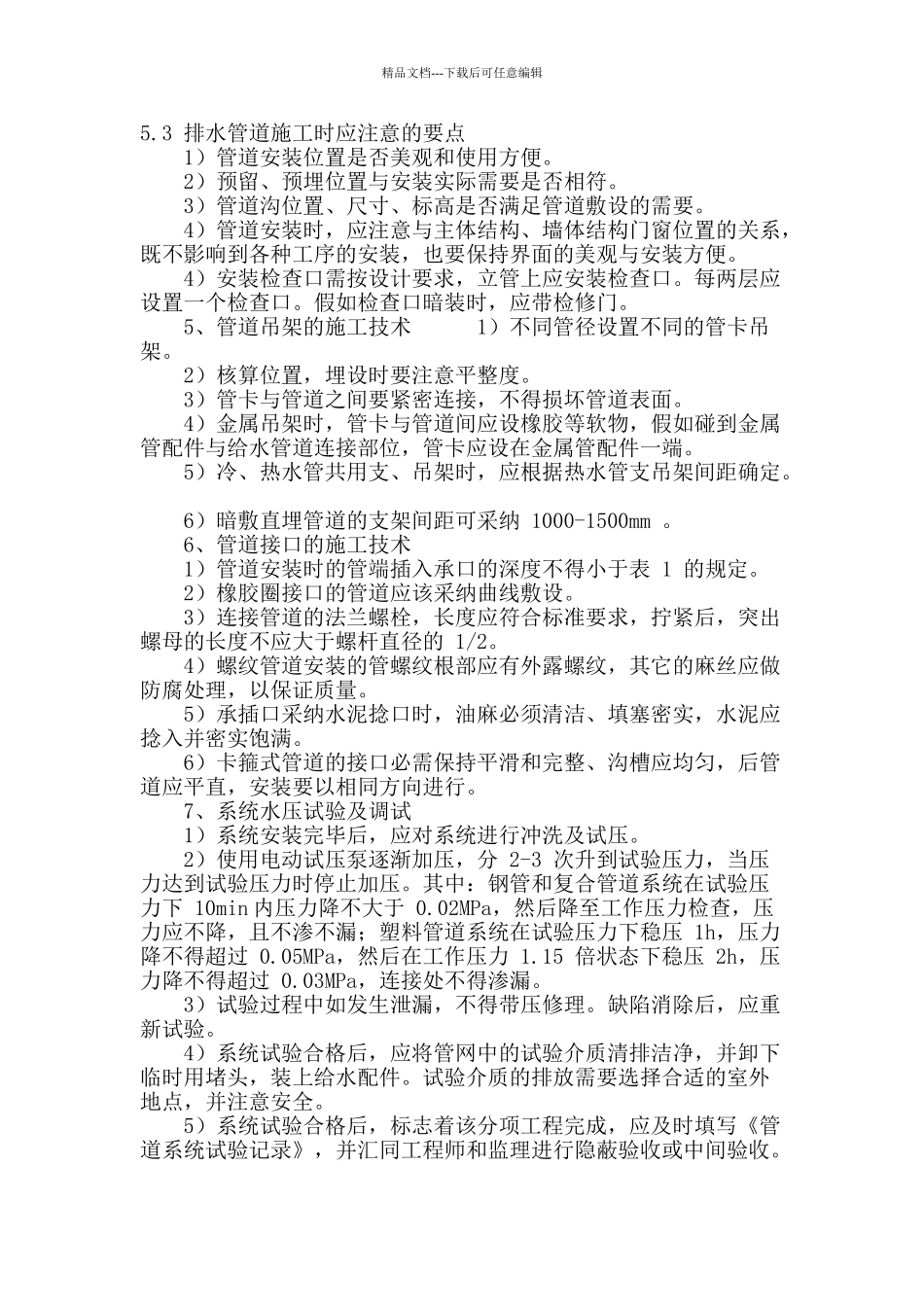

浅析某高层民用建筑给排水施工要点_第3页
3/4
精品文档---下载后可任意编辑浅析某高层民用建筑给排水施工要点浅析某高层民用建筑给排水施工要点 【摘 要】当前高层建筑物给排水施工是高层建筑工程的有机组成部分之一,其施工质量的优劣对高层建筑物的使用效果将产生极为直接的影响。本文阐述了高层给排水施工时应注意的要点、管道吊架的施工技术、管道接口的施工技术、系统水压试验及调试。 【关键词】高层建筑;给排水管道;布设;吊架 建筑给排水与人们的生活息息相关,优质的安装施工质量和科学的管理是保障管网系统高效安全运行的必要条件。笔者就结合多年来高层建筑给排水施工经验,有针对性的论述高层建筑给排水施工方法和施工技术要点等。 1、工程实例 一栋 8 层的某高层建筑,属二类高层民用建筑。高 35 米,设裙楼 2 层,地下室 1 层,总建筑面积 15300 平方米,框架结构,该建筑管道类型多,空间狭小,有巨大的施工难度。 2、建筑给排水管道施工程序及布设 2.1 管道施工程序 了解施工技术内容及图纸→现场测量及弹线→开挖管沟→开孔洞与固定铁件→安装吊架→预订管道及管件→安装管道→接至设备→安装仪表→接水试压→管道保温→调试→验收。 2.2 管道的布设 工程中各种管道安装相当复杂,而管道的正确排列是管路安装中一个非常重要的环节,特别是对于室内管道,由于其是在一个局限空间内布设建筑所需的多种管道,管道排列间距及避让的基本原则为:气体管路排列在上,液体管道排列在下;热介质管路排列在上,冷介质管路排列在下;保温管路排列在上,不保温管路排列在下;金属管路排列在上,非金属管路排列在下。 3、给水管道的施工技术 3.1 给水立管的敷设 本工程的给水立管与排水立管同设在建筑物预留的 500mm×450mm 管井内;水表、水泵等集中设在地下室的水房。从水房出来的给水立管在管井内有序排列并用管卡固定,这种管线集中布置的方式为日后管理与检修提供方便。 3.2 给水横管的敷设 给水横管的敷设根据管道的材质、管径及空间位置的不同,分别采纳了以下的敷设方式: 1)给水管道结构板下敷设。此种结构板下敷设的方法既不损坏墙板 , 也方便于施工 , 管道维护也比较方便,在施工时,要注意预留管道穿线的洞口,并进行有效的管道隐蔽工作,以防止以后出现管道外露现象,对装饰效果产生不良影响。 2)给水管道假如敷设在地面暗层上。应该以宽 : 深 = de+10mm:1/2de 的规格进行管道开槽,或在建筑基础工程浇筑时,精品文档---...
