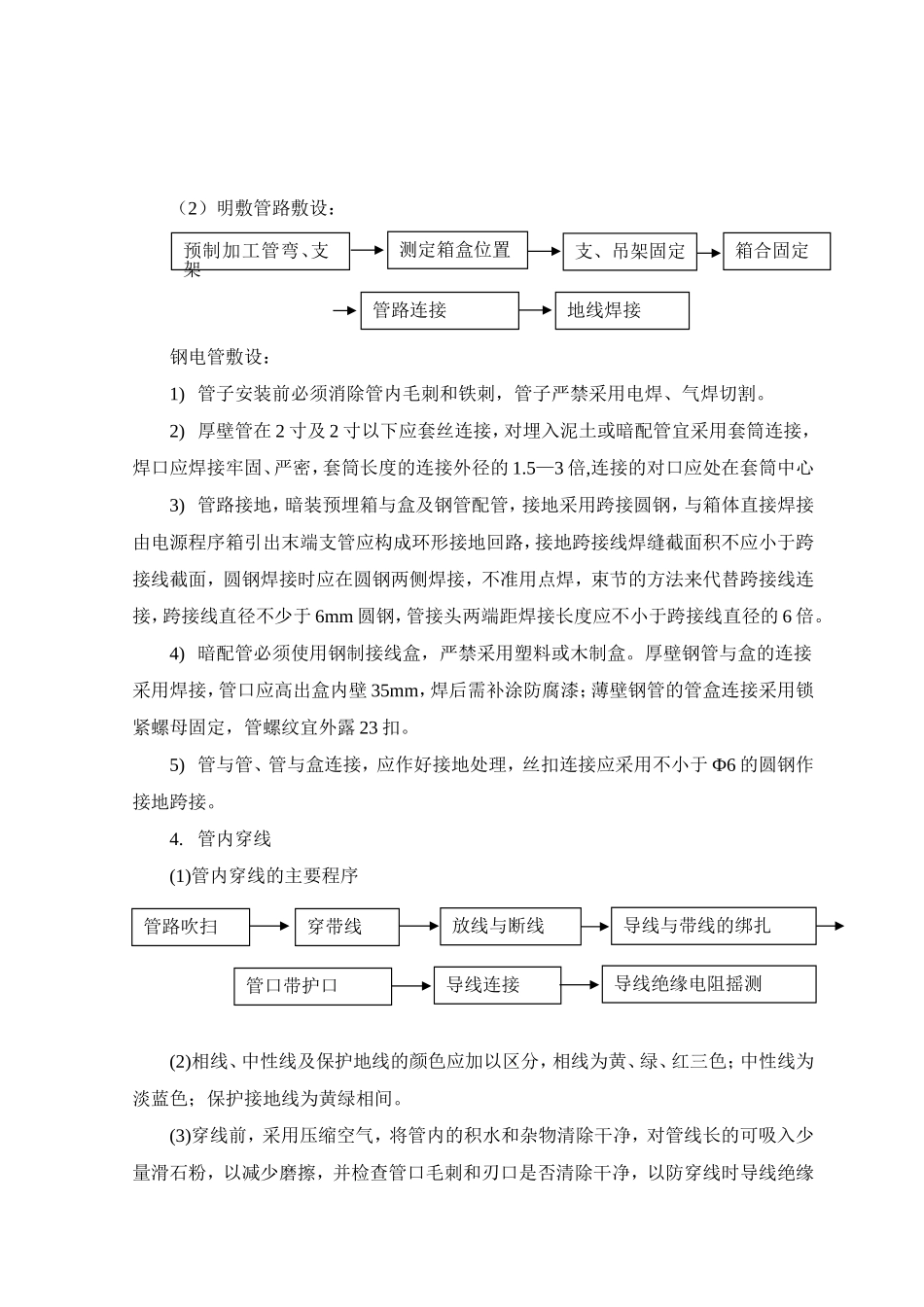

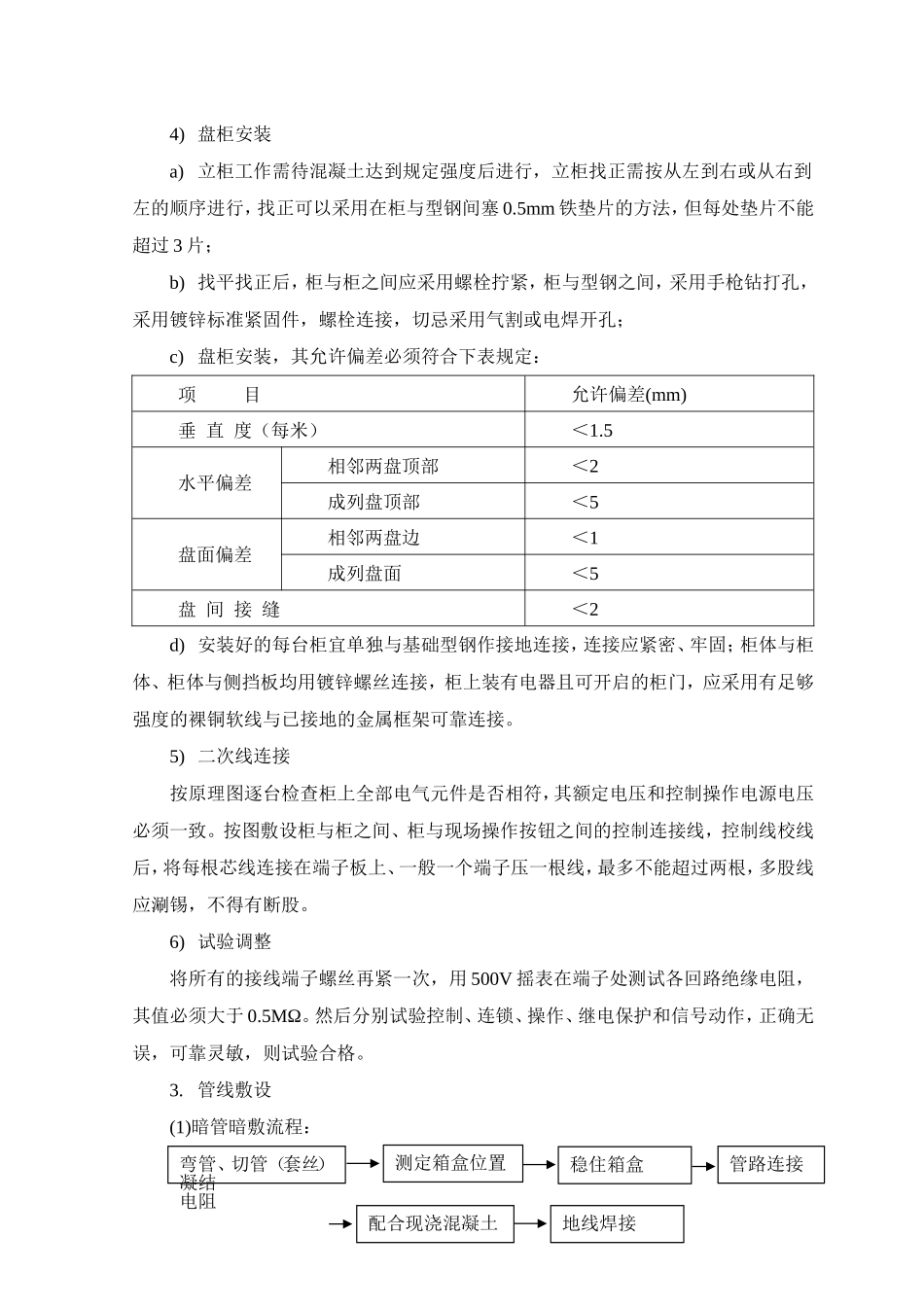

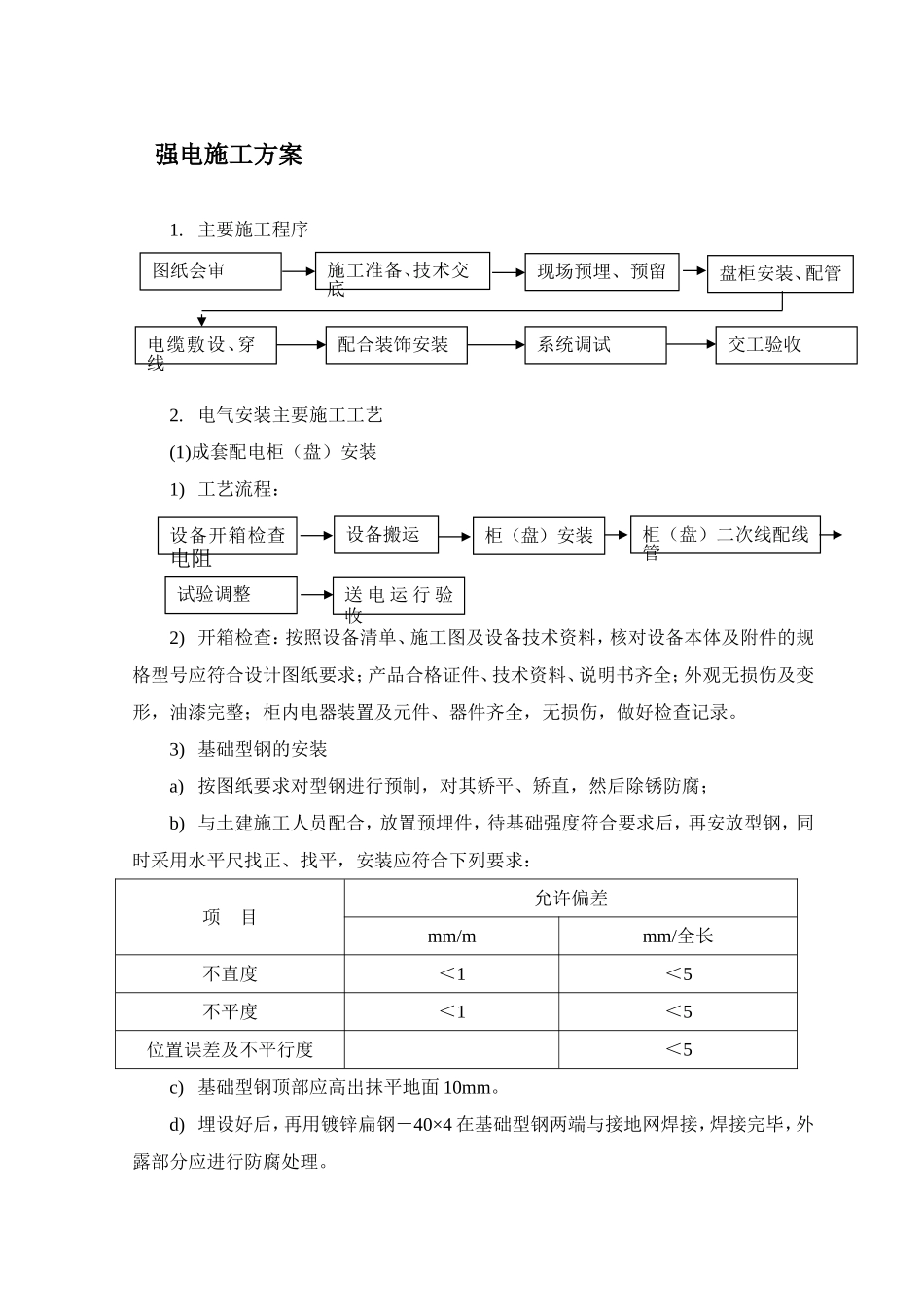

强电施工方案1.主要施工程序2.电气安装主要施工工艺(1)成套配电柜（盘）安装1)工艺流程：2)开箱检查：按照设备清单、施工图及设备技术资料，核对设备本体及附件的规格型号应符合设计图纸要求；产品合格证件、技术资料、说明书齐全；外观无损伤及变形，油漆完整；柜内电器装置及元件、器件齐全，无损伤，做好检查记录。3)基础型钢的安装a)按图纸要求对型钢进行预制，对其矫平、矫直，然后除锈防腐；b)与土建施工人员配合，放置预埋件，待基础强度符合要求后，再安放型钢，同时采用水平尺找正、找平，安装应符合下列要求：项目允许偏差mm/mmm/全长不直度＜1＜5不平度＜1＜5位置误差及不平行度＜5c)基础型钢顶部应高出抹平地面10mm。d)埋设好后，再用镀锌扁钢－40×4在基础型钢两端与接地网焊接，焊接完毕，外露部分应进行防腐处理。图纸会审施工准备、技术交底现场预埋、预留盘柜安装、配管电缆敷设、穿线配合装饰安装交工验收系统调试设备开箱检查电阻设备搬运柜（盘）安装柜（盘）二次线配线管试验调整送电运行验收4)盘柜安装a)立柜工作需待混凝土达到规定强度后进行，立柜找正需按从左到右或从右到左的顺序进行，找正可以采用在柜与型钢间塞0.5mm铁垫片的方法，但每处垫片不能超过3片；b)找平找正后，柜与柜之间应采用螺栓拧紧，柜与型钢之间，采用手枪钻打孔，采用镀锌标准紧固件，螺栓连接，切忌采用气割或电焊开孔；c)盘柜安装，其允许偏差必须符合下表规定：项目允许偏差(mm)垂直度（每米）＜1.5水平偏差相邻两盘顶部＜2成列盘顶部＜5盘面偏差相邻两盘边＜1成列盘面＜5盘间接缝＜2d)安装好的每台柜宜单独与基础型钢作接地连接，连接应紧密、牢固；柜体与柜体、柜体与侧挡板均用镀锌螺丝连接，柜上装有电器且可开启的柜门，应采用有足够强度的裸铜软线与已接地的金属框架可靠连接。5)二次线连接按原理图逐台检查柜上全部电气元件是否相符，其额定电压和控制操作电源电压必须一致。按图敷设柜与柜之间、柜与现场操作按钮之间的控制连接线，控制线校线后，将每根芯线连接在端子板上、一般一个端子压一根线，最多不能超过两根，多股线应涮锡，不得有断股。6)试验调整将所有的接线端子螺丝再紧一次，用500V摇表在端子处测试各回路绝缘电阻，其值必须大于0.5MΩ。然后分别试验控制、连锁、操作、继电保护和信号动作，正确无误，可靠灵敏，则试验合格。3.管线敷设(1)暗管暗敷流程：弯管、切管（套丝）凝结电阻测定箱盒位置稳住箱盒管路连接配合现浇混凝土地线焊接（2）明敷管路敷设：钢电管敷设：1)管子安装前必须消除管内毛刺和铁刺，管子严禁采用电焊、气焊切割。2)厚壁管在2寸及2寸以下应套丝连接，对埋入泥土或暗配管宜采用套筒连接，焊口应焊接牢固、严密，套筒长度的连接外径的1.5—3倍,连接的对口应处在套筒中心3)管路接地，暗装预埋箱与盒及钢管配管，接地采用跨接圆钢，与箱体直接焊接由电源程序箱引出末端支管应构成环形接地回路，接地跨接线焊缝截面积不应小于跨接线截面，圆钢焊接时应在圆钢两侧焊接，不准用点焊，束节的方法来代替跨接线连接，跨接线直径不少于6mm圆钢，管接头两端距焊接长度应不小于跨接线直径的6倍。4)暗配管必须使用钢制接线盒，严禁采用塑料或木制盒。厚壁钢管与盒的连接采用焊接，管口应高出盒内壁35mm，焊后需补涂防腐漆；薄壁钢管的管盒连接采用锁紧螺母固定，管螺纹宜外露23扣。5)管与管、管与盒连接，应作好接地处理，丝扣连接应采用不小于Ф6的圆钢作接地跨接。4.管内穿线(1)管内穿线的主要程序(2)相线、中性线及保护地线的颜色应加以区分，相线为黄、绿、红三色；中性线为淡蓝色；保护接地线为黄绿相间。(3)穿线前，采用压缩空气，将管内的积水和杂物清除干净，对管线长的可吸入少量滑石粉，以减少磨擦，并检查管口毛刺和刃口是否清除干净，以防穿线时导线绝缘预制加工管弯、支架测定箱盒位置支、吊架固定箱合固定管路连接地线焊接管路吹扫穿带线放线与断线导线与带线的绑扎管口带护口导线连接导线绝缘电阻摇测被损坏。(4)放线时采用放线架，以免导线扭结和打扣，同时，引入导线外圈抽线头放线，以免弄乱整盘导线或导线打成小圈扭结。(5)导...
