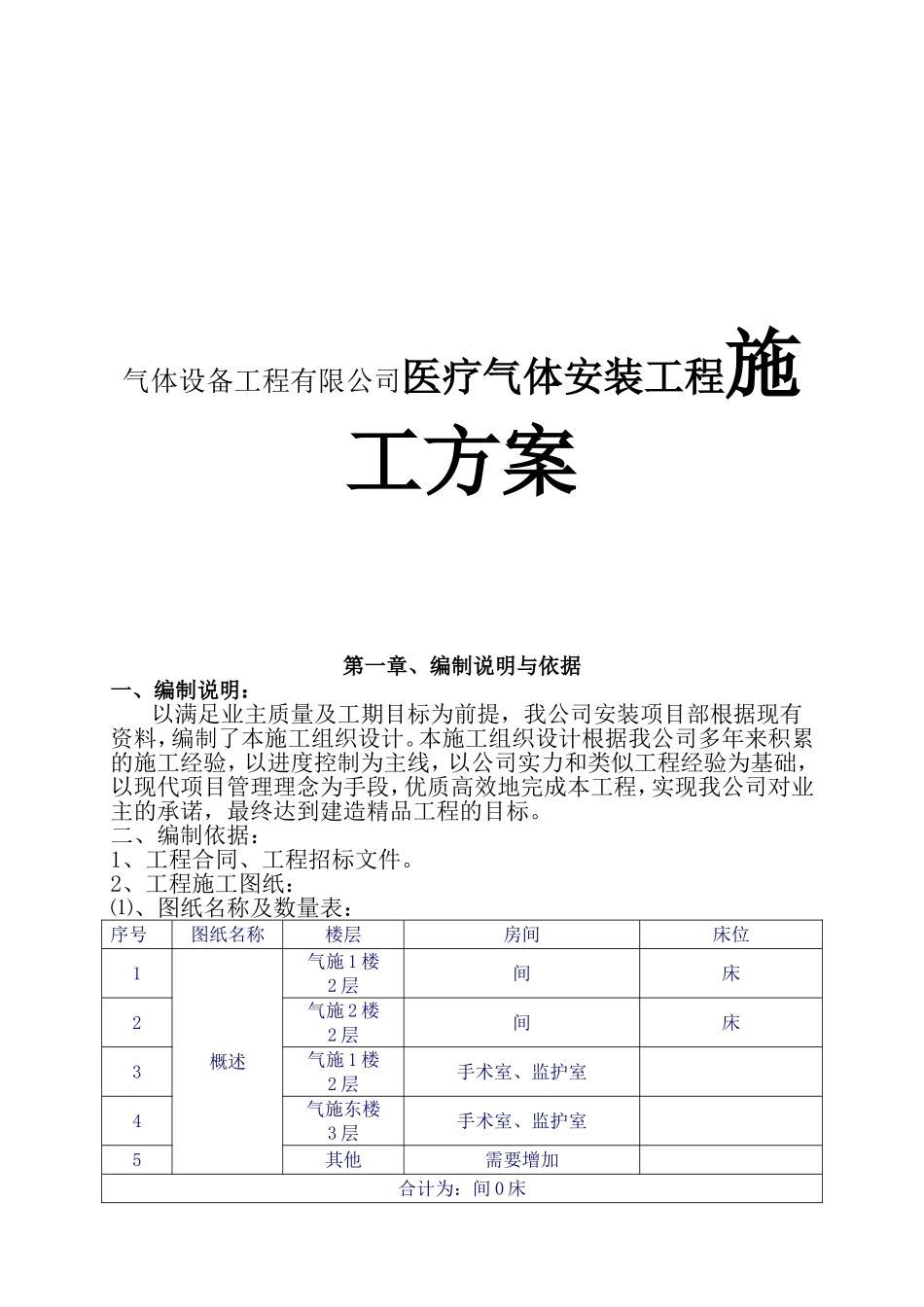

气体设备工程有限公司医疗气体安装工程施工方案第一章、编制说明与依据一、编制说明：以满足业主质量及工期目标为前提，我公司安装项目部根据现有资料，编制了本施工组织设计。本施工组织设计根据我公司多年来积累的施工经验，以进度控制为主线，以公司实力和类似工程经验为基础，以现代项目管理理念为手段，优质高效地完成本工程，实现我公司对业主的承诺，最终达到建造精品工程的目标。二、编制依据：1、工程合同、工程招标文件。2、工程施工图纸：⑴、图纸名称及数量表：序号图纸名称楼层房间床位1概述气施1楼2层间床2气施2楼2层间床3气施1楼2层手术室、监护室4气施东楼3层手术室、监护室5其他需要增加合计为：间0床⑵、医用气体工程适用规范、标准：序号规范名称规范编号1《工业金属管道工程施工及验收规范》GB50235-19972《机械设备安装工程施工及验收通用规范》GB50231-20093《压缩机、风机、泵安装工程施工验收规范》GB50275-19984《现场设备工业管道焊接工程施工规范》GB50236-2011第二章、工程概况一、总体简介：序号项目内容1工程名称医院2工程地址医院3建设单位医院4设计单位限公司5质量监督6施工单位司7合同范围气体管道、电气、等二、医疗气体工程设计概况：1、设计依据：《工业金属管道设计规范》GB50316-2000《高层民用建筑设计防火规范》GB50045-95《氧气站设计规范》GB50030-91《压缩空气站设计规范》GB50029-2002《医用中心吸引系统通用技术条件》YY/T0186-94《医用中心供氧系统通用技术条件》YY/T0187-94《氧气及相关气体安全技术规范》GB1691-19972、设计范围：本设计包括氧气系统、呼叫系统、配电系统三大项，下面分别予以叙述。氧气系统：⑴、在机房设汇流排5瓶为一组共二组。氧气通过管道送至医疗大楼的气体管井，在适当楼层内装设氧气二级稳压箱，出口压力保持在1.45MPa用管道送至室内病房。抢救室、ICU设双路氧气接口。⑵、在氧气总管监测压力，对氧气瓶内高压氧气减压到适合病房使用压力。⑶、为确保系统正常供氧，在供氧站设有供氧欠压报警装置，当供氧系统压力低于报警压力时，应有声、光同时报警，报警压力误差不大于3%。声报警要求在55dB（A）噪声环境下，在距离1.5米范围内可以听到。呼叫系统：（1）、每层病房安装一套呼叫对讲系统，包括控制主机、走廊显示屏、床前呼叫分机。（2）、控制主机安装在护士站，显示屏悬挂走廊上方方便观察位置，呼叫分机安装在病床前治疗带上。配电系统：（1）、每一病床前治疗带上安装荧光照明灯电源开关一个、五孔插座一个、荧光照明灯一盏。（2）、结合医院现有配电系统，实现3-4级用电保护。第三章、施工部署一、安装工程项目部人员组成：序号管理岗位管理责任人人数1安装工程项目管理安装技术负责人12安装工程施工技术管理电气工程施工员13安装工程质量管理安装专职质量员14材料、设备、机具管理专职人员15安装工程预决算管理6安装工程资料管理主要管理人员的职责如下：安装技术负责人：合同管理、现场管理、生产各要素的组织与协调。安装施工技术员：控制分部工程施工质量、控制分部工程施工进度、控制材料消耗。安装项目质量员：质量控制、质量检测、质量记录、质量管理。安装预算员：负责整个安装工程的预算工作，安装工程的各类签证的办理，以及安装工程的竣工决算等有关事宜。二、施工技术准备：认真熟悉和审查施工图纸，了解设计者的意图，结合水、电及相关的弱电施工图纸并且参照建筑和结构图纸，进行纵横比较和联系，使医用气体及水、电专业相结合、相对照。发现有不合理或有疑问的地方，及时作好记录，作为日后图纸会审的内容，并把会审记录作为资料保存好。了解医用气体工程在图纸上预留、预埋的孔洞和管线位置，并结合土建结构施工图纸，核对土建单位已留孔洞的标高、坐标，以保证安装工程的施工不受孔洞预留的影响。组织施工人员进行技术培训，使职工对各项技术操作规程、规范做到心中有数，在安装时才能做到有的放矢，确保工程施工质量符合规程、规范的要求。三、安装工程劳动力计划：项目建设过程中，安装工程劳动力计划按安装配合（预埋预留）阶段、管道安装阶段、设备安装阶段、安装调试阶段部...
