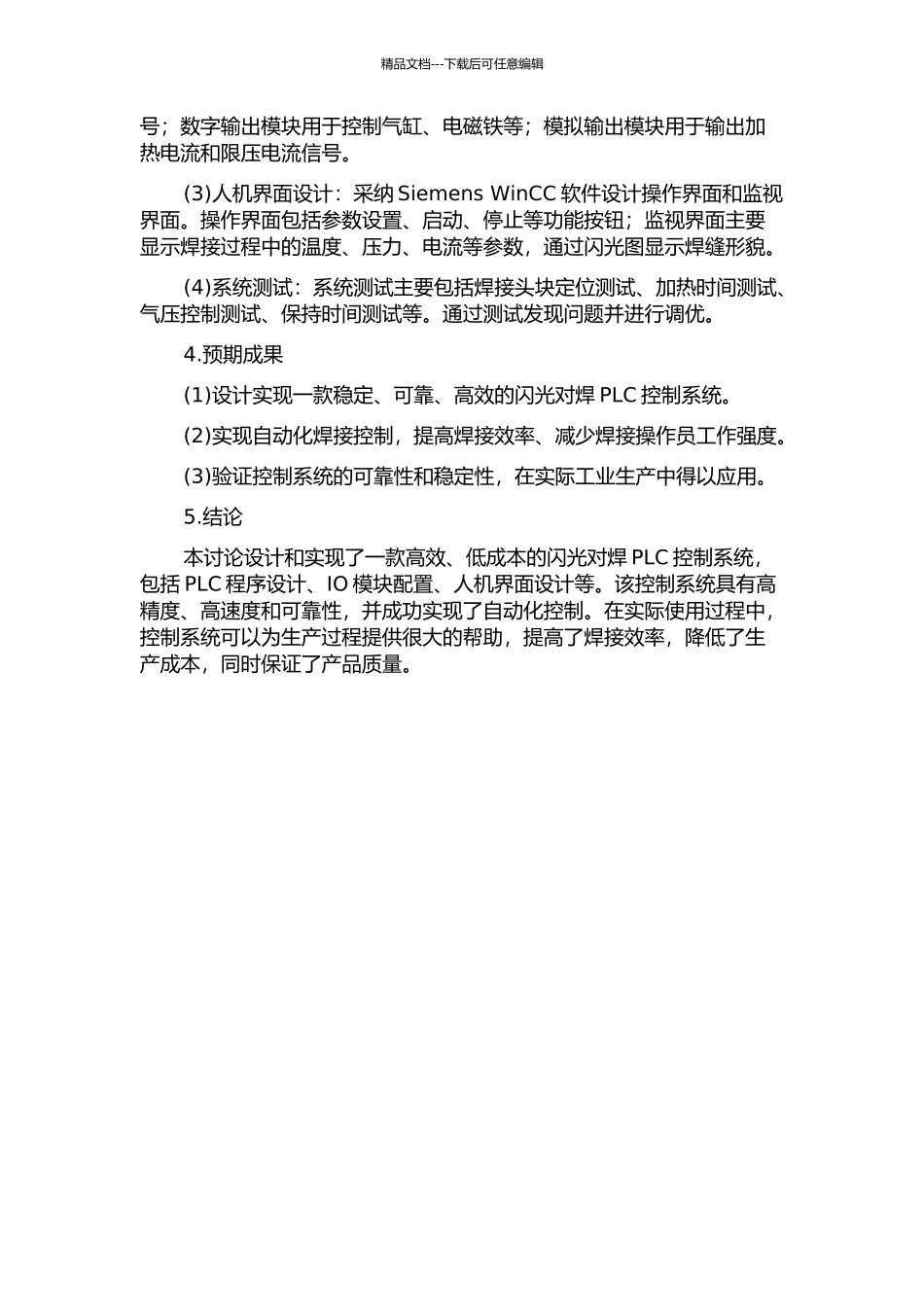

精品文档---下载后可任意编辑闪光对焊 PLC 控制系统的开题报告闪光对焊是一种常见的工业焊接方法,具有高效、高质、低能耗等优点,被广泛应用于汽车、航空航天、建筑、机械制造等领域。由于闪光对焊具有非常高的焊接速度和紧密的焊缝接合度,因此需要控制系统具有高精度、高速度和可靠性。本文主要介绍闪光对焊 PLC 控制系统的研发过程和实现方法。1.研发目的本讨论的目的是设计一种高效、低成本的闪光对焊 PLC 控制系统,以实现焊接过程的稳定性和自动化控制。该控制系统主要包括 PLC 程序设计、IO 模块配置、人机界面设计等。2.研发流程(1)系统需求分析:首先需要确定闪光对焊 PLC 控制系统的各项功能需求,包括焊接头块定位、加热时间、压力控制、保持时间等。同时,需要考虑整个控制系统的稳定性和可靠性。(2)PLC 程序设计:根据系统需求分析,设计符合闪光对焊控制需求的 PLC 程序。主要包括输入输出模块、程序控制模块、循环计数模块、报警处理模块等。(3)IO 模块配置:根据程序设计,配置相应的输入输出模块,包括数字输入输出模块、模拟输入输出模块、高速计数器模块等。此步骤需要搭建相应的硬件平台,通过 PLC 与 IO 模块的连接进行调试。(4)人机界面设计:设计人机界面,包括操作界面和监视界面。操作界面用于设置闪光对焊参数,监视界面用于实时监控焊接过程。(5)控制系统测试:对整个系统进行测试,包括闪光对焊头块的定位测试、加热和压力控制测试等。通过测试验证控制系统实现后,进行调试和优化。3.实现方法(1)PLC 程序设计:采纳 Siemens S7-300 PLC 作为控制核心,应用 STEP 7 软件进行 PLC 程序设计。根据系统需求分析,采纳模块化编程方式进行程序设计,分别编写 IO 模块、程序控制模块、循环计数模块、报警处理模块等。(2)IO 模块配置:根据需求配置不同的输入输出模块。数字输入模块主要用于检测焊接头块是否到位;模拟输入模块用于读取温度和压力信精品文档---下载后可任意编辑号;数字输出模块用于控制气缸、电磁铁等;模拟输出模块用于输出加热电流和限压电流信号。(3)人机界面设计:采纳 Siemens WinCC 软件设计操作界面和监视界面。操作界面包括参数设置、启动、停止等功能按钮;监视界面主要显示焊接过程中的温度、压力、电流等参数,通过闪光图显示焊缝形貌。(4)系统测试:系统测试主要包括焊接头块定位测试、加热时间测试、气压控制测试、保持时间测试等。通过测试发现问题并进...
